A9N26946 Schneider C120 DT40 C60 - Bobine déclencheur MX+OF - 110-415Vca
search
  • A9N26946 Schneider C120 DT40 C60 - Bobine déclencheur MX+OF - 110-415Vca
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

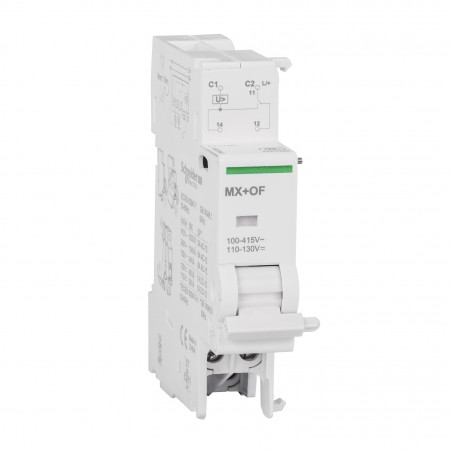

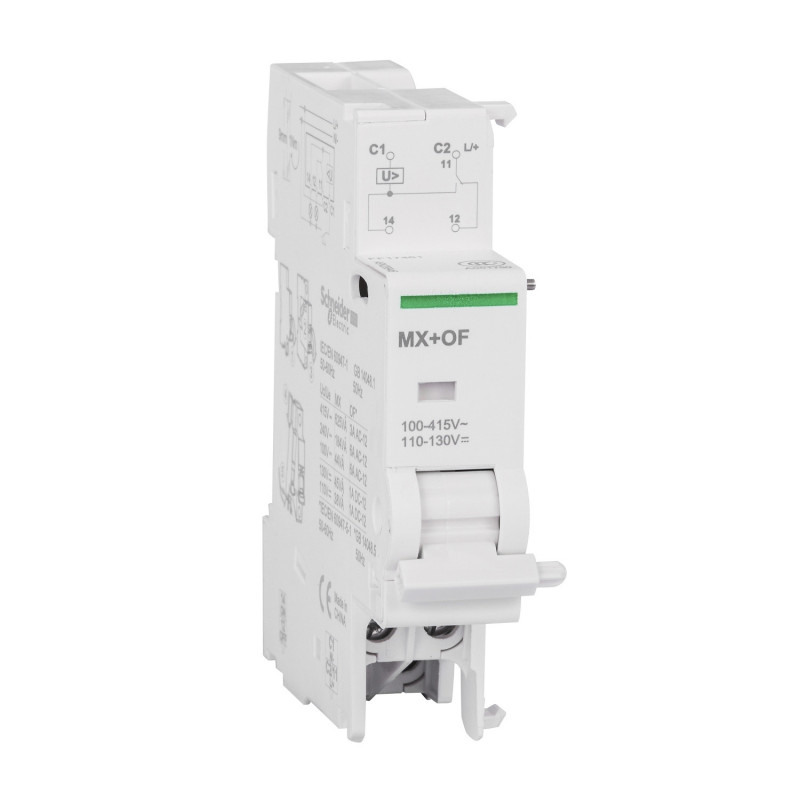

A9N26946 Schneider C120 DT40 C60 - Bobine déclencheur MX+OF - 110-415Vca

Schneider
27,05 € HT
Réf. fabricant : A9N26946 EAN-13 : 3606480382956 3606480382956 Réf. AE : SCHA9N26946 SCHA9N26946

Cette bobine MX Schneider A9N26946 déclenche l'interrupteur différentiel ou autre appareillage modulaire auquel elle est associée lorsque la bobine est alimentée.

Ce déclencheur MX est équipé d'un contact auxiliaire O/F pour signaler l'état du dispositif auquel elle est accouplée.

  • Voyant mécanique d'état en face avant
  • Montage à gauche
  • Compatible avec arrêt d'urgence et boutonnerie Schneider et autre marque.
  • Tension de la bobine 110 à 415Vca ou 110 à 130Vcc
  • Compatible avec les gammes Schneider Electric suivantes: ID, C120, C60H-DC, SW60-DC
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Bobine MX
prix TTC_MKP :
31,1075
actif_MKP :
1
Coefficient_MKP :
1,15
Total
27.05 € HT
32.46 € TTC

Caractéristiques principales de la Bobine MX Schneider de référence A9N26946 :

  • Gamme du produit : ProdisActi 9ClarioLibrio
  • Type de produit ou équipement : Déclenchement voltmétrique avec contact ouvert/fermé
  • Nom de l'appareil : MX + OF
  • composition de contacts de signalisation : 1 F/O
  • [Ie] courant assigné d'emploi : 3 A à 415 V CA6 A à <= 240 V CA
  • tension circuit de commande : 100?415 V CA 50/60 Hz110...130 V CC
  • Pas de 9 mm : 2
  • Complémentaires Compatibilité de gamme : Acti 9 Acti 9 iDPNActi 9 Acti 9 C120Acti 9 Acti 9 C40Acti 9 Acti 9 C60H-DCActi 9 Acti 9 C60NA-CCActi 9 Acti 9 C60PV-CCActi 9 Acti 9 DPN VigiActi 9 Acti 9 DT40Acti 9 Acti 9 DT60Acti 9 Acti 9 ID D40Acti 9 Acti 9 IDcActi 9 Acti 9 ITG40Acti 9 Acti 9 IDActi 9 Acti 9 DPN
  • Indication de tension : Indicateur d'action
  • Mode d'installation : Fixe
  • Support de montage : Rail DIN symétrique 35 mm
  • Hauteur : 82,5 mm
  • Largeur : 18 mm
  • Profondeur : 73,5 mm
  • Poids du produit : 65 g
  • Couleur : White
  • mode de raccordement : Borniers à vis-étrier (bas) - 2 câble(s) 1,5 mm² - soupleBorniers à vis-étrier (bas) - 2 câble(s) 1,5 mm² - flexible avec emboutBorniers à vis-étrier (bas) - 1 câble(s) 0,5?2,5 mm² - rigide
  • Longueur de dénudage des fils : 9 mm for bottom connection
  • couple de serrage : 1 N.m bottom
  • Code de compatibilité : MX + OF
Type de produit :
Bobine MX
Fiche technique du produit :
Télécharger
Notice du produit :
Télécharger la notice 1
Plans du produit :
Télécharger le plan 1

Accessoires compatibles avec la réf Schneider A9N26946

Questions


Envoyez-nous votre question

questions pascal le 19/09/2022
Question :

Bonjour , peut- on associer une bobine mx Schneider A9N26946 avec un IID 4 pôles 30ma type A 60A Schneider A9Z21463 ? merci pour votre réponse.
Réponse :

Bonjour,
Si vous souhaitez installer une bobine à émission de tension MX avec votre interrupteur différentiel tétrapolaire iID, la bobine MX A9N26946 n'est pas compatible. Il faudra utiliser la bobine MX Schneider A9A26946.
N'oubliez pas de prévoir un disjoncteur 2A pour protéger la bobine et un arrêt d'urgence à contacts NO pour le déclencheur.
Nous vous souhaitons une bonne installation,
Cordialement,
L'équipe Achat-Electrique.com
