A9C15907 Schneider - délesteur monophasé 1 voie - 230Vca - Acti9 CDSs
search
  • A9C15907 Schneider - délesteur monophasé 1 voie - 230Vca - Acti9 CDSs
* Image(s) non contractuelle(s)
Livraison sous 2 à 3 semaines

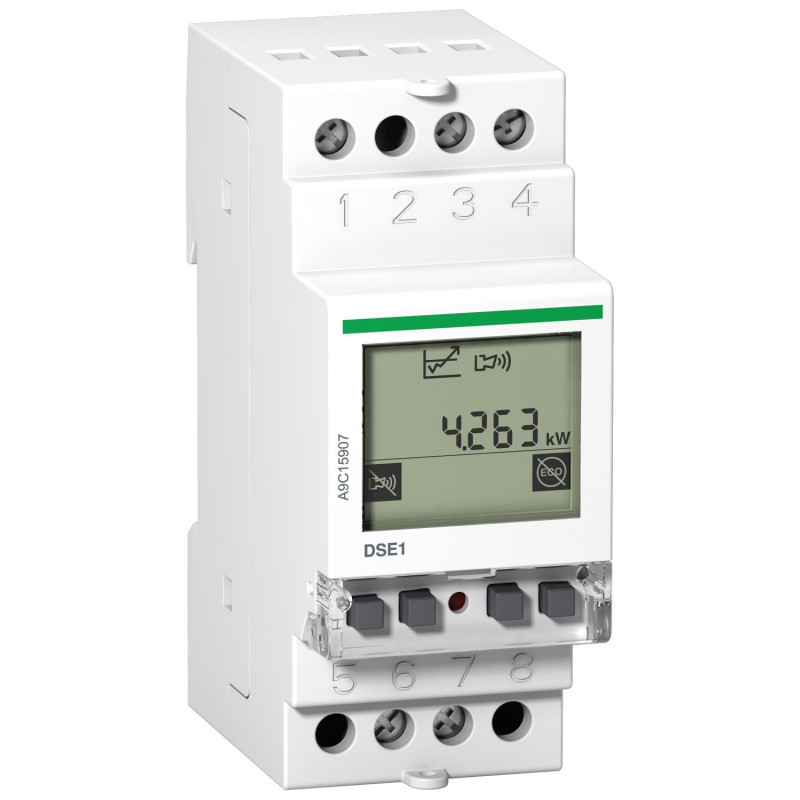

A9C15907 Schneider - délesteur monophasé 1 voie - 230Vca - Acti9 CDSs

Schneider
74,17 € HT
1 avis
Réf. fabricant : A9C15907 EAN-13 : 3606480495946 3606480495946 Réf. AE : SCHA9C15907 SCHA9C15907

Délesteur Schneider 1 voie 230V 32A

Ce délesteur Schneider monophasé permet de délester et relester un circuit électrique non prioritaire en cas de dépassement du seuil de déclenchement préalablement réglé.

Ce seuil de déclenchement est facilement réglable sur son écran LCD rétro-éclairé. Par défaut cette valeur est fixée à 3,7kW, mais elle peut être modifiée entre 0,8kW et 7kW.

  • Durée de pré-alarme avant délestage réglable de 0 à 9999 secondes
  • Durée de délestage réglable de 0 à 9999 secondes
  • Durée de signalisation du buzzer et voyant rouge réglable de 1 à 9999 secondes

Ce délesteur ne doit pas commander directement la charge, il doit impérativement être relayé par un contacteur.

N'hésitez pas à demander conseil à nos techniciens pour vous aider à câbler ce contacteur.

Le délesteur Schneider A9C150907 occupe 2 modules sur un tableau électrique.

  • Circuit prioritaire 32A
  • Circuit non prioritaire 16A
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

1 avis
Type de produit :
Délesteur monophasé
prix TTC_MKP :
81,587
actif_MKP :
1
Coefficient_MKP :
1,1
Total
74.17 € HT
89.00 € TTC

Caractéristiques principales du Délesteur monophasé Schneider de référence A9C15907 :

  • range of product : Acti 9
  • Type de produit ou équipement : Délesteur de charge
  • Nom de l'appareil : DSE1
  • Nombre de canaux : 1
  • Type de contrôle et surveillance : Cascade
  • Description des pôles : 1P
  • Complémentaires Réglage : 3,5 à 32 A +/- 1 %
  • Puissance consommée en VA maximale : 3,5 VA
  • [Ue] tension assignée d'emploi : 230 V CA +/- 10 % à 50/60 Hz
  • courant assigné d'emploi : 32 A pour circuit prioritaireRelais par contacteur > 16 A pour circuit non prioritaire< 16 A pour circuit non prioritaire
  • Signalisation locale : Indication de délestage de charge: 1 LED (rouge)Indication de délestage de charge: buzzer
  • Type d'afficheur : Écran LCD
  • Valeur maximale mesurée : 9,999 kW
  • Support de montage : Rail DIN symétrique 35 mm
  • Pas de 9 mm : 4
  • mode de raccordement : Bornes à vis6 mm²
  • Degré de protection IP : IP40IP20
  • Hauteur : 87 mm
  • Largeur : 36 mm
  • Profondeur : 60 mm
  • Poids du produit : 0,13 kg
  • Couleur : Blanc (RAL 9003)
Type de produit :
Délesteur monophasé
Fiche technique du produit :
Télécharger
Notice du produit :
Télécharger la notice 1
Plans du produit :
Télécharger le plan 1
Voir l'attestation de confiance
  • Pour plus d'informations sur les caractéristiques du contrôle des avis et la possibilité de contacter l'auteur de l'avis, merci de consulter nos CGU.
  • Aucune contrepartie n'a été fournie en échange des avis
  • Les avis sont publiés et conservés pendant une durée de cinq ans
  • Les avis ne sont pas modifiables : si un client souhaite modifier son avis, il doit contacter Avis Verifiés afin de supprimer l'avis existant, et en publier un nouveau
  • Les motifs de suppression des avis sont disponibles ici.

4 /5

Calculé à partir de 1 avis client(s)

  • 1
    0
  • 2
    0
  • 3
    0
  • 4
    1
  • 5
    0
Derniers avis

Loic C. 28/11/2023

Bon produit simple a utilisé pour prioriser facilement un circuit

Cet avis vous a-t-il été utile ? Oui 1 Non 0

×

Questions


Envoyez-nous votre question

questions jaso le 24/11/2022
Question :

Il semblerait que dans tous les cas, intensité du circuit NP > ou < 16 A il faille un contacteur. Voir caractéristiques "courant assigné d'emploi : 32 A pour circuit prioritaireRelais par contacteur > 16 A pour circuit non prioritaire< 16 A pour circuit non prioritaire" Cdt
Réponse :

Bonjour,
Sur un circuit non prioritaire inférieur à 16A vous n'avez pas besoin de relais.
Si vous souhaitez en mettre un tout de même ça ne sera que mieux puisque le relais interne du délesteur pour la sortie non prioritaire ne sera alors que très faiblement sollicité. Ce qui pourrait augmenter la durée de vie du délesteur.
N'hésitez pas si vous avez d'autres questions, nous sommes à votre écoute,
Cordialement,
L'équipe Achat-Electrique.com
questions jaso le 22/11/2022
Question :

Capacité de commande du délesteur ? : quel est le courant de sortie destiné à commander la bobine du ou des contacteurs éventuels ? Merci de votre réponse
Réponse :

Bonjour,
Ce délesteur Schneider DS1 est conçu pour la commande d'un circuit prioritaire de 32A et d'un circuit non prioritaire de 16A. Au delà il faudra relayer les sorties par un contacteur de calibre adapté à la puissance que vous souhaitez commander.
La bobine de ces contacteurs sera commandée par les sorties relais du délesteur. Cette bobine devra être protégée par un disjoncteur 2A afin de garantir la longévité du contacteur.
Cordialement,
L'équipe Achat-Electrique.com
questions Yann Sergent le 27/10/2022
Question :

Bonjour, si je comprends bien la notice du délesteur DSE1, il est nécessaire de passer par un relais si le circuit délesté demande plus de 16 A, mais pas nécessaire si la demande délestée est inférieure à 16 A. Pouvez-vous me confirmer cette information ? Cordialement.
Réponse :

Bonjour,
Je vous confirme que sur ce délesteur Schneider A9C15907, conformément aux indications du fabricant Schneider Electric, qu'il faut utiliser un contacteur pour relayer la sortie du délesteur si le circuit délesté est supérieur à 16A (3,7kW). Vous pourrez trouver tous nos contacteurs modulaires sur le site.
Nous vous souhaitons une bonne installation,
Cordialement,
L'équipe Achat-Electrique.com
