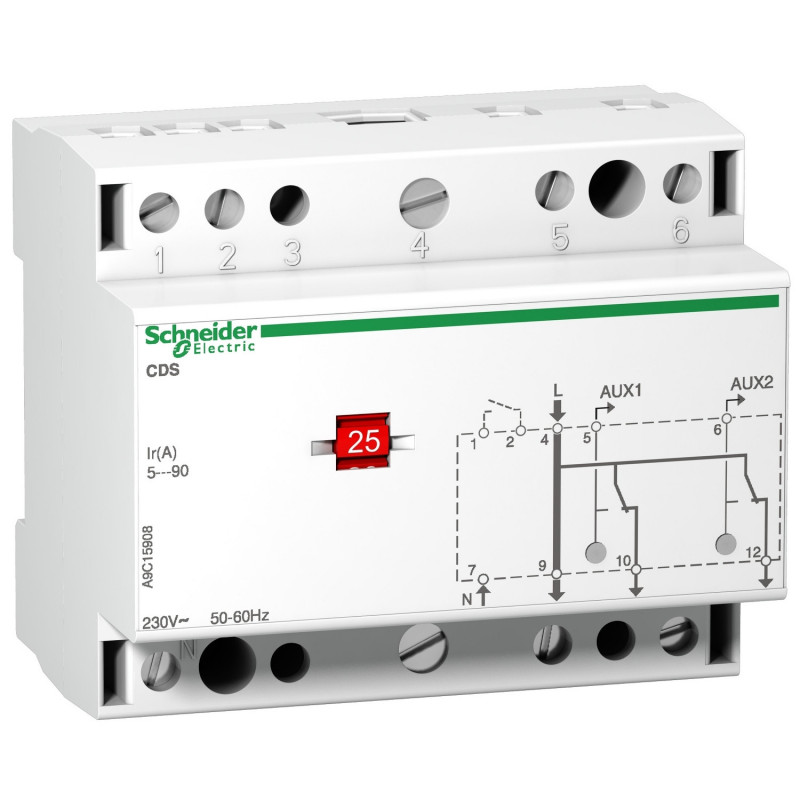

A9C15908 Schneider - délesteur monophasé 2 voies - 230Vca - Acti9 CDSs
Contacteur CDS délesteur Schneider 2 voies 230V
Ce délesteur Schneider monophasé permet de délester la charge de deux circuits non prioritaires sur une installation électrique lorsque le seuil de déclenchement est atteint.
Ce seuil de déclenchement est réglable de 5 à 90A en façade de l'appareil.
- Délestage de la voie 1 seulement, tentative de relestage au bout de 5 min,
- Délestage du circuit 1 et de la voie 2, tentative de relestage de la voie 2 au bout de 10 min,
- Puis relestage de la voie 1 à 5 minutes après le relestage du circuit 2.
Ce délesteur ne doit pas commander directement la charge des voies non prioritaires, il doit impérativement être relayé par un contacteur.
N'hésitez pas à demander conseil à nos techniciens pour vous aider à câbler ce contacteur.
Le délesteur Schneider A9C150908 occupe 5 modules sur le rail DIN d'un coffret électrique.
- Circuit prioritaire, raccordement sur bornes 10 à 50mm²
- Circuit non prioritaire, raccordement sur bornes 2,5 à 10mm²
Caractéristiques principales du Délesteur monophasé Schneider de référence A9C15908 :
- Gamme du produit : Acti 9
- Nom du produit : Acti 9 CDS
- Type de produit ou équipement : Contacteur de délestage de charge
- Nom de l'appareil : CDS
- Nombre de canaux : 2
- Type de contrôle et surveillance : Cascade
- Description des pôles : 1P
- Complémentaires Réglage : 75452090510306050401525
- Puissance consommée en VA maximale : 12 VA
- [Ue] tension assignée d'emploi : 230 V CA - 15...10 % à 50/60 Hz
- courant assigné d'emploi : 15 A pour circuit non prioritaireSeuil de courant ajustable entre 5 et 90 A pour circuit prioritaire
- Signalisation locale : Indication de délestage de charge: 2 LEDs (jaune)
- Support de montage : Rail DIN symétrique 35 mmMontage muralMontage sur panneau
- Pas de 9 mm : 10
- mode de raccordement : Circuit non prioritaire: bornes à vis2,5?10 mm² soupleCircuit non prioritaire: bornes à vis2,5?10 mm² rigideCircuit prioritaire: bornes à vis10?35 mm² soupleCircuit prioritaire: bornes à vis10?50 mm² rigide
- Degré de protection IP : IP20 se conformer à CEI 60529
- Hauteur : 77 mm
- Largeur : 90 mm
- Profondeur : 60 mm
- Poids du produit : 0,3 kg
- Couleur : Blanc (RAL 9003)
- couple de serrage : 2 N.m circuit non prioritaire: 3,5 N.m circuit prioritaire:
- Longueur de dénudage des fils : 12 mm13 mm
- Type de produit :
- Délesteur monophasé
