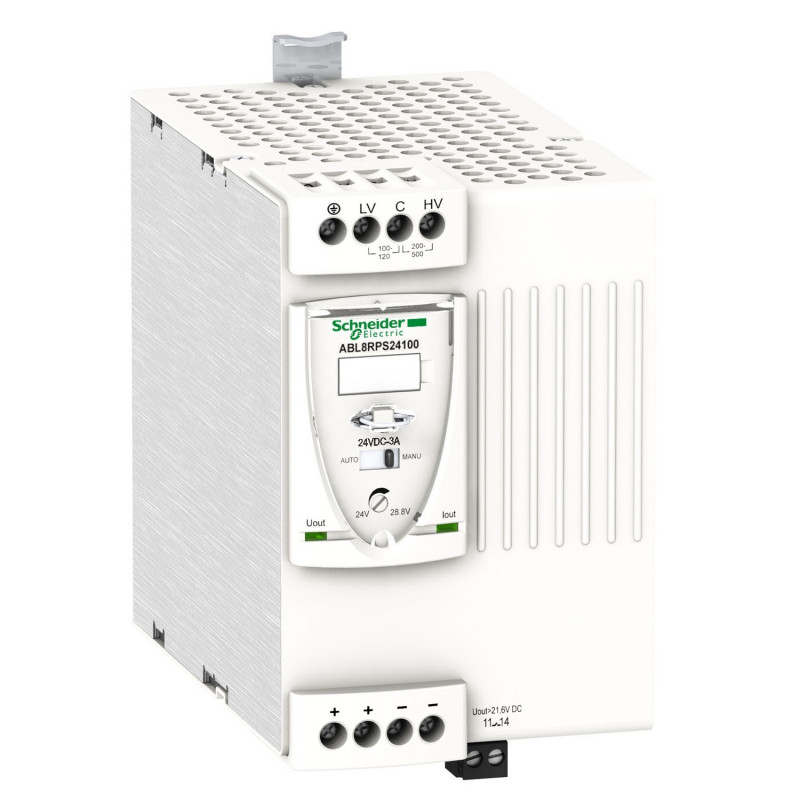

ABL8RPS24100 Schneider Phaseo ABL8 - alimentation à découpage 240W - 10A - 230Vac vers 24Vcc
Réf. fabricant : ABL8RPS24100
EAN-13 : 3389119405621
3389119405621
Réf. AE : SCHABL8RPS24100
SCHABL8RPS24100
Alimentation à découpage 10A - 200Vca à 500Vca - 24Vcc - 240W
L'alimentation à découpage est un appareil modulaire qui permet de passer du courant alternatif au courant continu.
Cette alimentation courant continu permet de transformer une tension comprise entre 200Vca et 500Vca en une tension 24Vcc.
L'alimentation doit être protégée par un disjoncteur de calibre 10A.
- Tension d'entrée du circuit : 200Vca à 500Vca
- Tension de sortie du circuit : 24Vcc
- Puissance : 240W
- Intensité : 10A
- Format modulaire adaptée à l'incorporation dans un tableau électrique
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Alimentation courant continu,Alimentation à découpage Schneider de référence ABL8RPS24100 :
- Gamme de produits : Modicon Power Supply
- Type de produit ou équipement : Alimentation puissance
- Type d'alimentation : Mode commutation régulée
- Nominal input voltage : 100...120 V CA monophasé, raccordement(s): N-L1200...500 V CA phase-phase, raccordement(s): L1-L2
- Limites de la tension d'entrée : 170...550 V CA85...132 V CA
- Puissance nominale en W : 240 W
- tension de sortie : 24 V CC
- courant de sortie module d'alimentation : 10 A
- Amplification de courant temporaire admissible : 1,5 x In (pendant 4 s)
- filtre anti-harmoniques : Courants harmoniques basse fréquences
- Complémentaires courant à l'appel : 30 A
- pas de 18 mm : 0.68 at 240 V AC0.69 at 120 V AC
- rendement : 87 %
- Output voltage adjustment : Réglable de 24 à 28,8 V
- Puissance dissipée en W : 31 W
- équipement fournis : Filtre de correction du facteur de puissance se conformer à IEC 61000-3-2
- Type de protection en sortie : Contre la surcharge, protection technologique : réinitialisation manuelle ou automatiqueContre la surtension, protection technologique : 30 à 32 V, réinitialisation manuelleContre les courts-circuits, protection technologique : réinitialisation manuelle ou automatiqueContre la sous-tension, protection technologique : déclenchement si U < 21,6 VThermique, protection technologique : remise à zéro automatique
- mode de raccordement : Bornier débrochable à vis: 2 x 2,5 mm², pour relais de diagnosticBornes de type vis: 3 x 0, 5 à 3 x 4 mm², (AWG 22 à AWG 12) pour connexion entréeBornes de type vis: 1 x 0,5 à 1 x 4 mm², (AWG 22 à AWG 12) pour branchement à la terre de l'entréeBornes de type vis: 4 x 0,5 à 4 x 4 mm², (AWG 22 à AWG 12) pour connexion sortieBornes de type vis: 1 x 0,5 à 1 x 4 mm², (AWG 22 à AWG 12) pour raccordement de sortie à la terre
- Etat LED : Tension de sortie 1 LED (vert et rouge)Courant de sortie 1 LED (vert, rouge et orange)
- Profondeur : 145 mm
- Hauteur : 125 mm
- Largeur : 86 mm
- Poids du produit : 1 kg
- Couplage de sortie : ParallèleSéries
- Marquage : CE
- support de montage : profilé symétrique 35x7,5mm profilé symétrique 35x15mm
- Position de montage : Verticale
- Alimentation : SELV se conformer à EN/IEC 60950-1SELV se conformer à EN/IEC 60204-1SELV se conformer à CEI 60364-4-41
- Type de produit :
- Alimentation à découpage - Alimentation courant continu
- Gamme :
- Phaseo ABL8
- Intensité :
- 10A
- Puissance :
- 240W
- Tension d'entrée :
- 200Vca à 500Vca
- Tension en sortie :
- 24Vcc
- Garantie :
- 18 mois
Fiche technique du produit :
Notice du produit :
Plans du produit :
