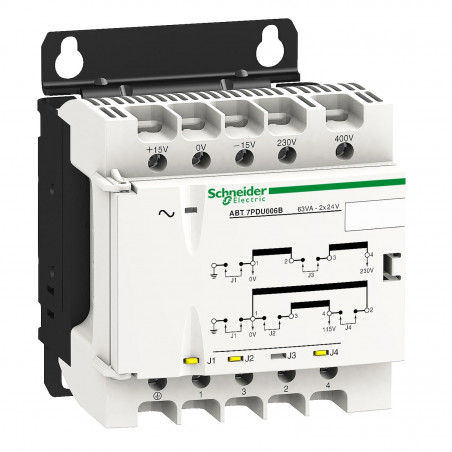

ABT7PDU006B Transformateur de tension - Primaire 230V/400Vac Double secondaire 24Vac - 63VA - Schneider Phaseo
Réf. fabricant : ABT7PDU006B
EAN-13 : 3389119401074
3389119401074
Réf. AE : SCHABT7PDU006B
SCHABT7PDU006B
Transformateur à double enroulement Schneider
Ce transformateur de tension Schneider Phaseo ABT7 permet grâce à son double enroulement et son système de cavalier transformer une tension 230Vac ou 400Vac vers plusieurs possibilité de tensions en sorties:
- 2 alimentations 24Vac distinctes de puissance 31,5VA chacune
- 1 alimentation 24Vac de 63VA
- 1 alimentation 48Vac de 63VA
Pour une alimentation en monophasé 230Vac phase neutre, prévoir le raccordement sur les bornes N et L1.
Pour une alimentation biphasée 400Vac (tension entre 2 phases d'un réseau triphasé) prévoir la connexion sur les bornes L1 et L2
- Montage sur panneau
- Raccordement sur bornes à vis
- Tension au primaire 230Vac/400Vac
- Tension au secondaire 24Vac ou 48Vac
- Puissance apparente 63VA
- LED de signalisation
