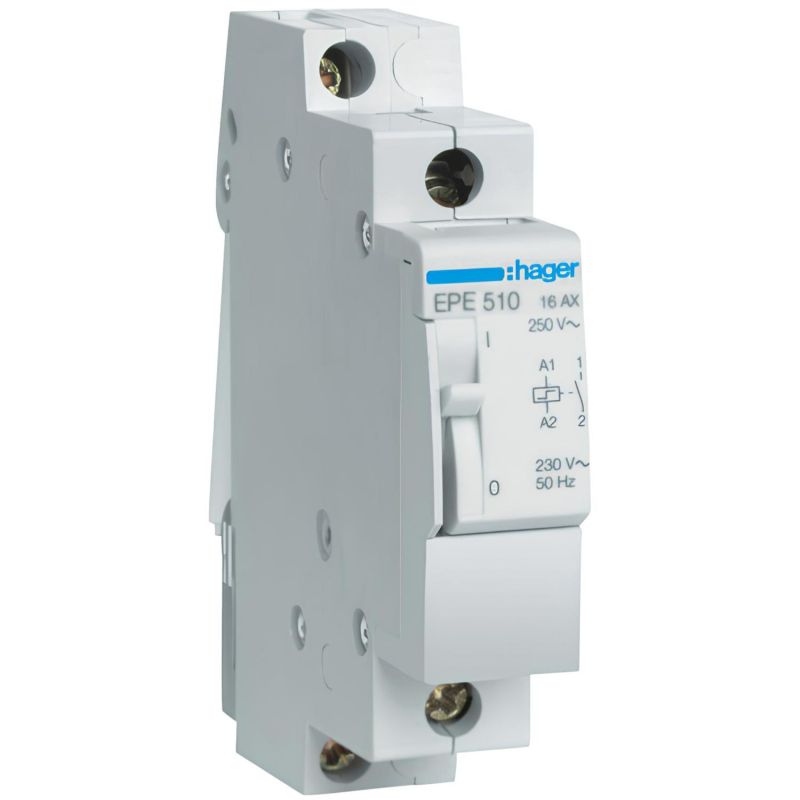

EPE510 Hager - Télérupteur unipolaire 1NO 16A - 230Vca
Télérupteur 1 pôle tension 250Vca - Hager EPE510
Le télérupteur est utilisé, le plus souvent pour un usage domestique, pour la commande de plusieurs points d'éclairages avec des boutons poussoirs. A la différence d'un contacteur la tension aux bornes de la bobine n'a pas besoin d'être maintenue, une impulsion suffit.
Le télérupteur unipolaire EPE510 Hager affiche une tension de commande aux bornes de la bobine de 230Vca avec contact 1NO.
Comme pour un contacteur ou un relais, la norme NF C 15-100 impose lors du câblage d'un télérupteur (peut importe la marque Schneider, Legrand, Hagër...) la bobine doit être protégée par un disjoncteur 2A.
Ce qui différencie le télérupteur EPE510 Hager des autres :
- Tension 230Vca
- Contact 1NO
- Certifié NF
- Largeur 1 module
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Technical Characteristics
Main electrical features
Rated operational voltage Ue: 250 V
Frequency: 50/60 Hz
Voltage
Rated insulation voltage: 250 V
DC control voltage: 110 V
Command voltage AC: 230 V
Electric current
Quiescent current: 6 mA
Rated current: 16 A
Frequency
Frequency: 50 to 60 Hz
ower
Inrush power absorbed: 25 VA
Total power loss under IN: 1,2 W
Resistance
Winding resistance: 1225 ?
Endurance
Electrical durability at nominal load in AC21in operating cycles: 150000
Number of mechanical operations: 500000
Dimensions
Depth of installed product: 63 mm
Height of installed product: 83 mm
Width of installed product: 17,5 mm
Installation, mounting
Tightening torque: 1,6Nm
Connection
Connection cross-sect. flexible conductor: 1 / 6mm²
Connection cross-sect. rigid cable: 1,5 / 10mm²
Number of contacts: 1
Type of contacts: 1NO
Type of connection: with screw
Equipment
Type of latching relay: electromechanic
With slide for manual switch: yes
Use
Pulse duration: 50 ms
Standards
European directive WEEE: concerned
Safety
Protection index IP: IP20
Use conditions
Operating temperature: -5…40 °C
Storage/transport temperature: -40…80 °C
- Type de produit :
- Télérupteur unipolaire
- Type de connexion :
- À vis
- Type de contact :
- 1NO
- Calibre :
- 16A
- Polarité :
- 1P
- Tension de la bobine :
- 230Vca
- Certification :
- Certifié NF
- Garantie :
- 2 ans
