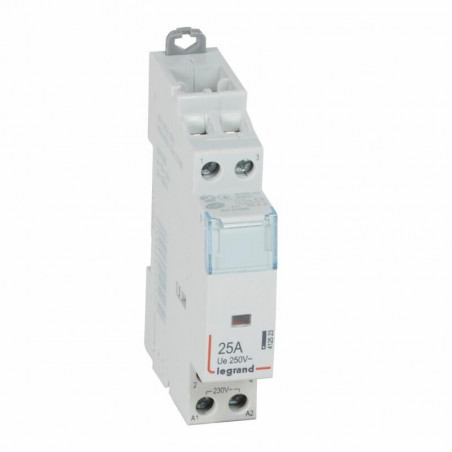

412523 Legrand - Contacteur bipolaire - 2NO - 25A - Bobine 230Vca - Legrand CX3
Contacteur 25A - 2NO - Bobine 230Vca - Legrand 412523
Certifié NF, ce contacteur électrique est équipé d'une bobine 230Vca qui doit obligatoirement être protégée par un disjoncteur 2A conformément à la norme NF C 15-100.
Le contacteur 412523 est équipé de contacts à ouverture : 2NO (contacts normalement ouverts).
Les contacteurs de puissance Legrand CX3 sont tous équipés d'un indicateur d'action permettant la signalisation de l'état des contacts (fermés ou ouverts).
Le contacteur modulaire 412523 occupe 1 module de 18mm sur le rail DIN du tableau de votre installation électrique.
L'essentiel du Legrand 412523 de la gamme CX3
- Contacteur 2P
- Contact 2NO
- Bornes de raccordements à vis
- Bobine 230Vca
- Ne pas oublier de câbler un disjoncteur 2A aux bornes de la bobine
- Auxiliaires, peignes et accessoires de câblage en stock
Tension de fonctionnement normale
-
250 - 250 V
Courant de fonctionnement nominal
-
25 A
Catégorie d'utilisation
-
1
Tension d'actionnement assignée
-
195 - 253 V
Type de tension de fonctionnement
-
AC
Type de tension d'actionnement
-
AC
Nombre de contacts en tant que contacts à fermeture
-
2
Charge max. de lampe à incandescence
-
3000 W
Charge max. de lampe fluorescente
-
2100 VA
Charge max. de lampe fluorescente (circuit Duo)
-
2200 VA
Charge max. de lampe fluorescente (compensée en parallèle)
-
1000 VA
Curseur pour commutation manuelle
-
Oui
Largeur dans les unités de partition
-
1
Profondeur d'encastrement
-
44 mm
Dispositifs auxiliaires possibles
-
Oui
Classe de protection (IP)
-
IP2X
Largeur hors tout
-
17.8 mm
Hauteur hors tout
-
94.9 mm
Profondeur/longueur hors tout
-
67.3 mm
Résistance aux chocs (IK)
-
IK04
Temperature d'utilisation /d'installation
-
-25 - 60 °C
Temperature de stockage
-
-40 - 70 °C
Fréquence d'alimentation
-
50 - 60 Hz
Indication de repérage des bornes de raccordement
-
Oui
Couleur
-
gris
Numéro RAL
-
7035
Sans halogène
-
Oui
Capacité des bornes
-
0.75 - 6 mm²
Type de connexion
-
Cable
Equipé d'un porte étiquette
-
Oui
Mode de pose
-
rail DIN
- Type de produit :
- Contacteur modulaire
- Type de connexion :
- À vis
- Type de contact :
- 2NO
- Gamme :
- CX3
- Calibre :
- 25A
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 2P
- Tension de la bobine :
- 230Vca
- Certification :
- Certifié NF
- Garantie :
- 2 ans
- Référence équivalente :
- A9C24732
