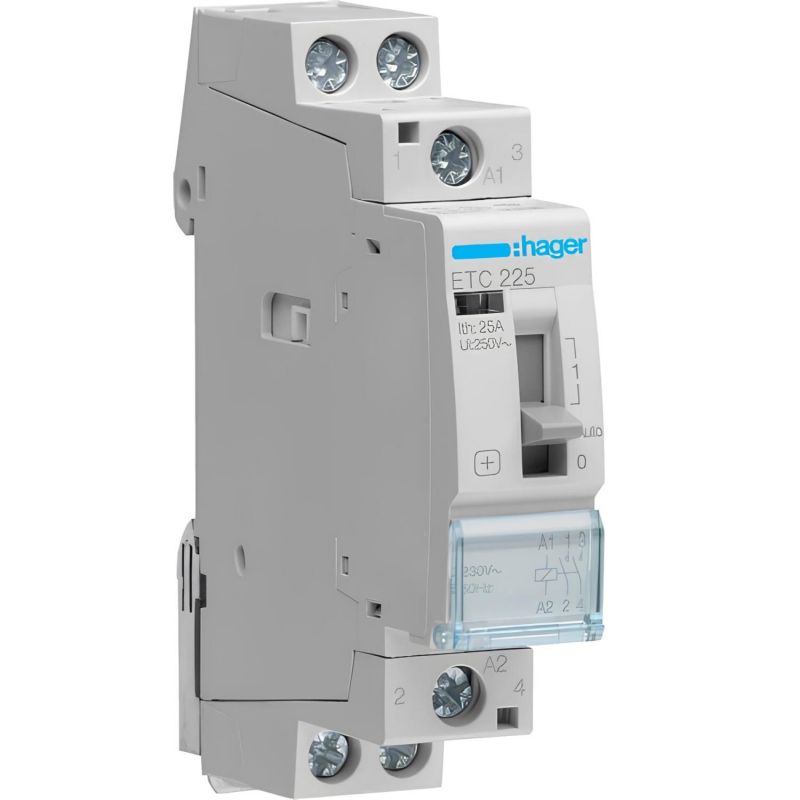

ETC225 Hager - Contacteur chauffe eau Double tarif (jour nuit) 25A 2NO - bobine 230Vca
Contacteur jour nuit à commande manuelle (marche forcée ) Hager ETC225
Ce contacteur jour nuit permet de mettre en marche votre chauffe-eau en heures creuses (plage horaire où l'électricité est moins chères).
Le contacteur modulaire ETC225 de chez Hager est équipé de contacts à fermeture : 2NO (contacts normalement ouverts).
Certifié NF, ce contacteur est équipé d'une bobine de tension 230Vca qui doit être protégée par un disjoncteur 2A pour être conforme à la norme NF C 15-100.
Ce contacteur à commande manuelle intègre 3 positions visibles : AUTO, arrêt et marche forcée

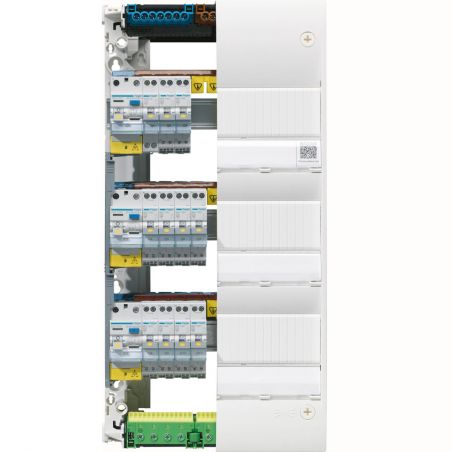

Câblé via un système de bornes de raccordements à vis, ce contacteur jour nuit occupe 1 module de 18mm sur le rail DIN de votre tableau électrique.Points clés du contacteur jour nuit Hager ETC225
- Certifié NF
- Bobine de tension 230Vca
- Contacts 2NO
- Positions AUTO / Arrêt / Marche forcée
- Fonctionne en heures creuses
- Protéger la bobine par un disjoncteur 2A
- Architecture
- Type de commande
- Jour Nuit
-
- Modèle
- Nombre de modules
- 1
-
- Principales caractéristiques électriques
- Tension assignée d'emploi Ue
- 230 V
- Fréquence assignée
- 50 Hz
-
- Tension
- Tension assignée d'isolement
- 250 V
- Tension circuit de commande en CC
- 0 V
- Tension circuit de commande en CA
- 230 V
- Tension assignée de tenue aux chocs
- 4 kV
-
- Intensité du courant
- Courant assigné nominal
- 25 A
- Courant thermique en air libre
- 25 A
- Courant assigné d'emploi en AC7 catégorie A
- 25 A
- Courant assigné d'emploi en AC7 catégorie B
- 8.5 A
-
- Dimensions
- Profondeur produit installé
- 64 mm
- Hauteur produit installé
- 83 mm
- Largeur produit installé
- 17.85 mm
-
- Puissance
- Consommation à l'appel
- 10.7 VA
- Consommation de maintien
- 2.9 VA
- Puissance dissipée totale sous IN
- 5.9 W
- Puissance dissipée par contact
- 1.5 W
- Puissance dissipée par la commande
- 2.9 W
- Puissance d'emploi à 230V en AC7 en catégorie A
- 4.6 kW
- Puissance d'emploi à 230V en AC7 en catégorie B
- 880 W
-
- Déclenchement
- Temps de réponse à l'ouverture
- 15 ms
- Temps de reponse à la fermeture
- 25 ms
-
- Endurance
- Endurance électrique en nombre de cycles
- 30000
- Endurance mécanique nombre de manoeuvres
- 100000
-
- Gestion des ampoules fluorescentes
- Puissance Max. avec tubes fluo compensés parallèle
- 810 VA
- Lampes fluorescentes compensées duo
- 1990 VA
- charge max. de lampe fluorescente
- 950 VA
-
- Gestion des ampoules incandescentes
- P max. avec lampes à incandescence
- 1900 W
-
- Installation, montage
- Couple de serrage
- 1,2Nm
-
- Connexion
- Section de raccordement en câble souple
- 1 / 6mm²
- Section de raccordement en câble rigide
- 1 / 10 mm²
- Type de contact
- 2F
- Type de connexion
- cage à vis
- Section de raccordement en câble rigide pour la commande
- 1 / 10 mm²
-
- Equipement
- Accessoriable
- Oui
-
- Utilisation
- commande sur place/manuelle
- Oui
-
- Standards
- Directive européenne WEEE
- concerné
-
- Sécurité
- Indice de protection IP
- IP2X
-
- Conditions d'utilisation
- Température de service
- -10…50 °C
- Température de stockage/transport
- -40…80 °C
-
- Type de produit :
- Contacteur jour nuit - Contacteur à commande manuelle
- Type de connexion :
- À vis
- Type de contact :
- 2NO
- Calibre :
- 25A
- Encombrement (modules de 18mm) :
- 1 module
- Polarité :
- 2P
- Tension de la bobine :
- 230Vca
- Certification :
- Certifié NF
- Garantie :
- 2 ans
JOEL T. 16/02/2024
produit de qualité comme toujours chez HAGER
Questions
Alain le 12/03/2024 | Question : Bonjour, Lorsqu'il a été positionné en marche forcée ou à l’arrêt, ce contacteur retourne-t-il automatiquement à la position automatique à la première impulsion d'Enedis de passage en heure pleine ou creuse ? Merci d'avance de votre retour Bien cordialement, Alain |
Réponse : Monsieur, Bonjour, |
|
Roland le 14/11/2023 | Question : J'ai pas d'heure creuse ni pleine donc comment je règle. Peut on le remplacer par un minuteur ?(photovoltaique) |
Réponse : Bonjour, |
|
Francis le 03/03/2023 | Question : A quoi correspond la position 1 la position auto la position +et 0 sur Etc 225 |
Réponse : Bonjour, |
|
