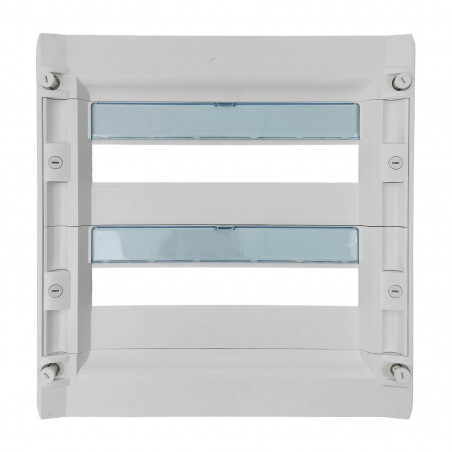

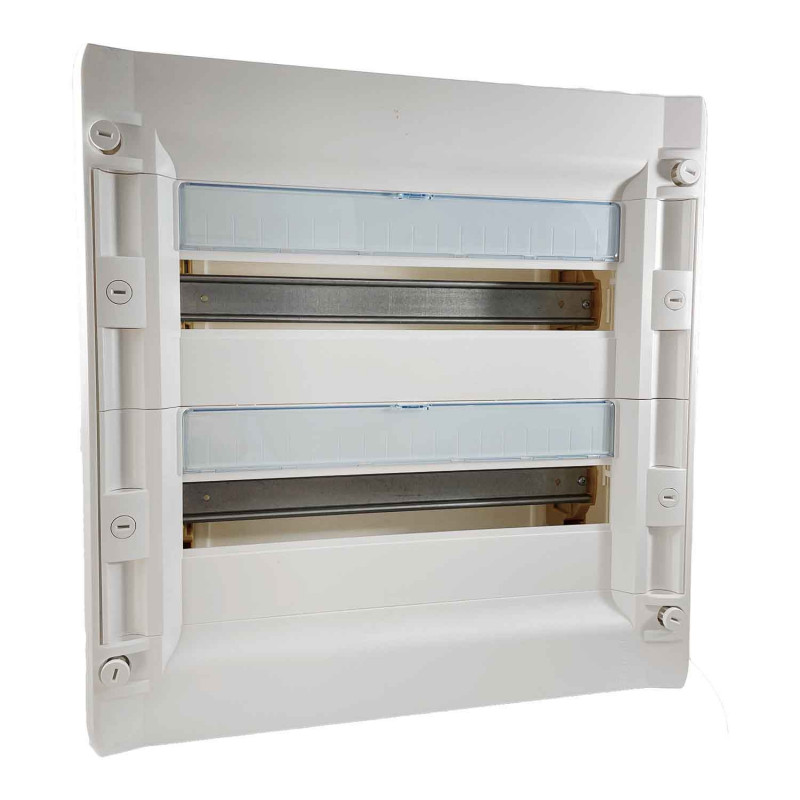

401612 Legrand Coffret de distribution XL3 125 - 2 rangées de 18 modules - Montage en saillie
Tableau de distribution tertiaire 36 modules avec accessoires
Fabriqué par Legrand, ce coffret électrique est principalement destiné à un usage tertiaire, mais peut aussi être installé en maison individuelle.
Ce tableau divisionnaire 36 modules est compatible avec toute la gamme d'accessoires pour coffret Legrand XL3 125.
Bien conçu ce tableau offre de nombreux atouts qui permettent une installation facile et un câblage facile.
- HxLxP: 450x450x128mm

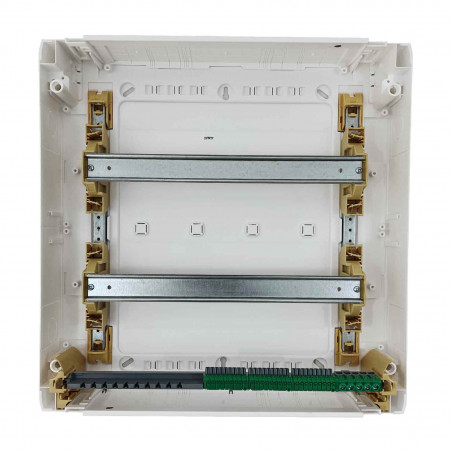

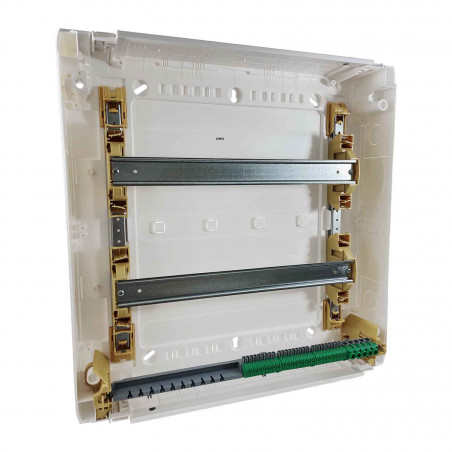

- Châssis extractible et pivotant pour faciliter le câblage de vos disjoncteurs
- Rails DIN déclipsables (rangée par rangée)
- Rails DIN réglables en profondeur
- Plastrons 18 modules amovibles (remplaçables avec plastrons pleins 401855)
- Coffret réversible haut/bas
- Entrées de câbles hautes et basses démontables sans outils
- Porte réversible (référence : 401862 ou ref : 401872)
- Serrure à clé disponible en option ref 401851
- Compatible ERP et IGH selon la norme NF EN60695-2-11
- Entraxe rails DIN 150mm
- Possibilité d'installer de l'appareillage non modulaire sur grille perforée (accessoire)

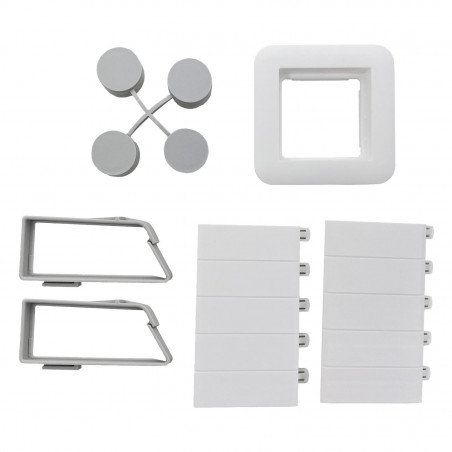

Accessoires fournis avec le coffret 401612 XL3 125 de chez Legrand
- 1 support de fixation d'appareillage Legrand Mosaic
- 1 bornier de terre à connexions automatiques 27x4mm²+5x25mm² Automatique
- 2 planche d'étiquettes de repérage des circuits
- 1 obturateurs 5 modules
Type de montage
-
saillie
Nombre de rangées
-
2
Largeur dans les unités de partition
-
18
Type de couvercle
-
optionnel
Finition du couvercle
-
avec échancrure
Couvercle/porte transparent(e)
-
Non
Matériau du boîtier
-
plastique
Hauteur
-
450 mm
Largeur
-
450 mm
Profondeur
-
128 mm
Profondeur intérieure
-
128 mm
Rail DIN
-
Oui
Avec plaque de montage
-
Non
Possibilité de montage en saillie
-
Oui
Finition CEM
-
Non
Couleur
-
blanc
Numéro RAL
-
9003
Classe de protection (IP)
-
IP30
Avec serrure
-
Oui
- Type de produit :
- Tableau électrique tertiaire
- Gamme :
- XL3 125
- Bornier de terre fourni :
- Oui
- Capacité modulaire totale :
- 36 Modules
- Classe d'isolation :
- Classe 2
- Connexions sur le bornier :
- 27x4mm²+5x25mm² Automatique
- Montage mural ou au sol :
- Mural
- Montage saillie ou encastré :
- Saillie
- Nombre de modules par rangées :
- 18 modules
- Nombre de rangées :
- 2 rangées
- Plaque de montage :
- Plaque de montage non fournie
- Rail din :
- Oui
- Résistance aux impacts :
- IK08
- Porte compatible :
- 401862 - 401872
- Plastron :
- Oui
- Tenue au feu :
- 750°C
- Étanchéité :
- IP30
- Matière :
- Plastique
- Couleur :
- RAL 9003
