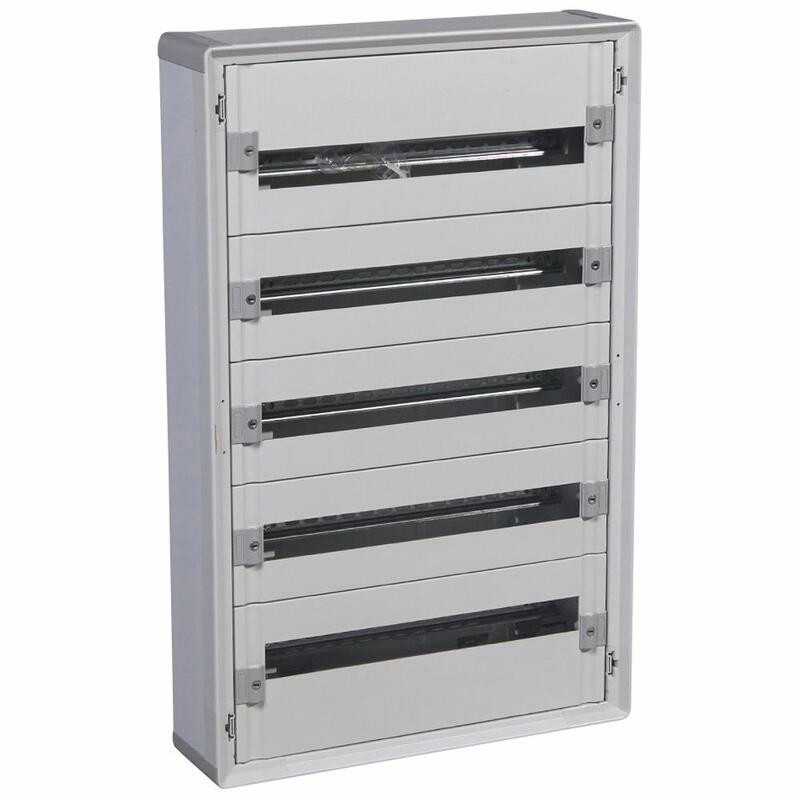

401805 Legrand Tableau de distribution isolant XL3 160 - 5 rangées de 24 modules - Tout modulaire prêt à l'emploi
Coffret de distribution isolant classe 2 complet avec plastrons et accessoires
Tableau électrique tertiaire en plastique (isolation classe 2 sans mise à la terre du coffret) de dimension HxLxP 900x575x147mm.
Cette armoire électrique 5 rangées permet d'installer jusque 120 modules de 18mm.
Elle est compatible avec toute la gamme d'accessoires Legrand XL3 160.
Conçu pour les professionnels, ce coffret a été étudié pour un câblage rapide et facile et polyvalent (tarif bleu/tarif jaune).
- Châssis extractible (pour réaliser le câblage de vos disjoncteurs hors du coffret)
- Plastrons 24 modules amovibles
- Possibilité d'installer un kit plastron pour disjoncteur tarif bleu ref 020230 ou 020238 avec compteur Linky ou kit plastron pour disjoncteur tarif jaune DPX3 ref 020238
- Coffret jumelable par le haut/bas ou sur les côtés
- Flancs latéraux amovibles
- Haut et bas démontable et remplaçables par une plaque passe câble 020071 à entrée souple
- Porte réversible vendue en accessoires ref 020255
- Serrure à clé disponible en option ref 020291
- Entraxe rails DIN réglable
Accessoires fournis avec l'armoire XL3 160 Legrand 401805
- 2 plastrons (24 modules ) de 200mm
- 3 plastrons (24 modules) de 150mm
- 5 rails DIN réglables en profondeur
- 1 bornier de terre à connexions automatiques 36x10mm²+2x35mm²
- bracelets de guidage vertical des fils électriques
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Type de montage
-
saillie
Nombre de rangées
-
5
Largeur dans les unités de partition
-
24
Type de couvercle
-
optionnel
Finition du couvercle
-
avec échancrure
Couvercle/porte transparent(e)
-
Non
Matériau du boîtier
-
plastique
Hauteur
-
900 mm
Largeur
-
575 mm
Profondeur
-
147 mm
Profondeur d'encastrement
-
170 mm
Profondeur intérieure
-
147 mm
Rail DIN
-
Oui
Avec plaque de montage
-
Non
Possibilité de montage en saillie
-
Oui
Finition CEM
-
Non
Couleur
-
gris
Numéro RAL
-
7035
Classe de protection (IP)
-
IP43
Avec serrure
-
Non
- Type de produit :
- Tableau électrique tertiaire
- Gamme :
- XL3 160
- Bornier de terre fourni :
- Oui
- Capacité modulaire totale :
- 120 modules
- Classe d'isolation :
- Classe 2
- Connexions sur le bornier :
- 36x10mm²+2x35mm²
- Montage mural ou au sol :
- Mural
- Montage saillie ou encastré :
- Saillie
- Nombre de modules par rangées :
- 24 modules
- Nombre de rangées :
- 5 rangées
- Plaque de montage :
- Plaque de montage non fournie
- Rail din :
- Oui
- Résistance aux impacts :
- IK04
- Porte compatible :
- 020255
- Plastron :
- Oui
- Tenue au feu :
- 750°C
- Étanchéité :
- IP30
- Matière :
- Plastique
- Couleur :
- RAL 7035
