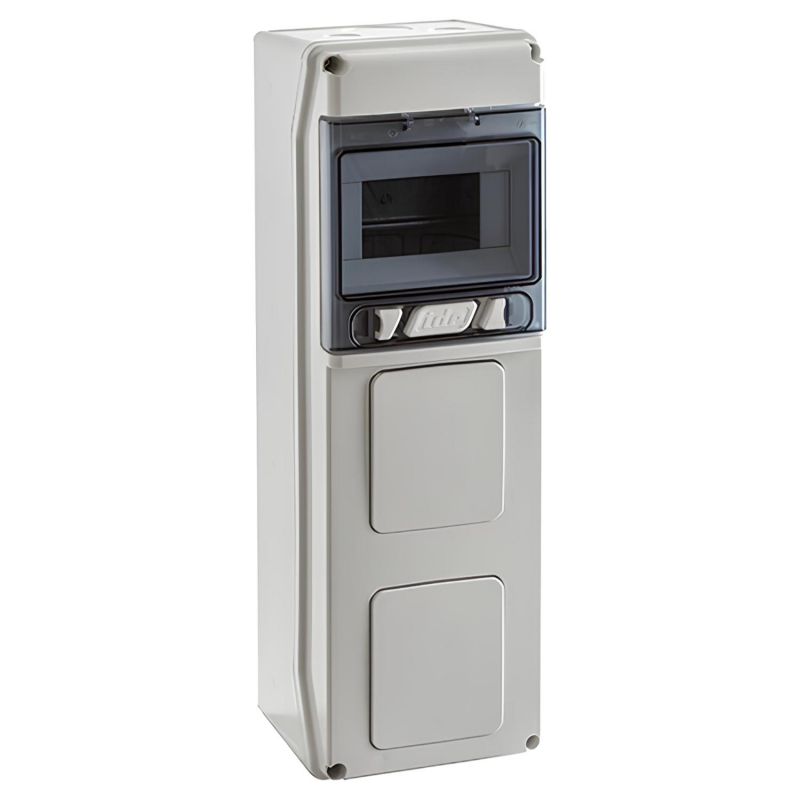

PCSN6PT - Coffret pour prise étanche IP65 - prédécoupage 2 prises - 1 rangée de 6 modules - IDE STAR
Coffret modulaire étanche 6 modules - Porte transparente
Le coffret PCSN6PT fabriqué par IDE dispose d'une étanchéité IP65 ainsi qu'un certificat de résistance aux impacts externes IK08.
De dimensions HxLxP 436x142x137mm, ce coffret modulaire en ABS de la gamme Star peut intégrer 6 modules répartis sur 1 rangée de 6 modules.
L'ensemble de l'appareillage est protégé par 1 porte vitrée en polycarbonate verrouillée par 1 serrure.
Une serrure à clé, référence 92150, est disponible en option.

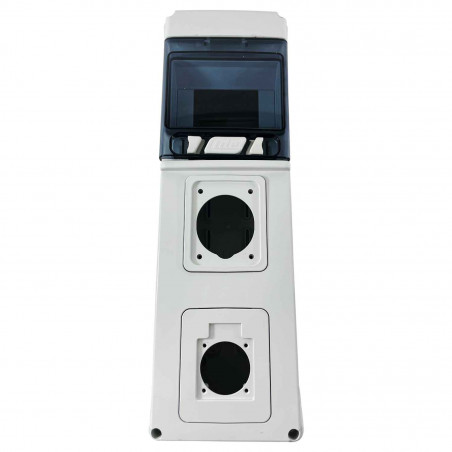

le coffret est prédécoupé sur sa face avant pour pouvoir intégrer 2 prises.

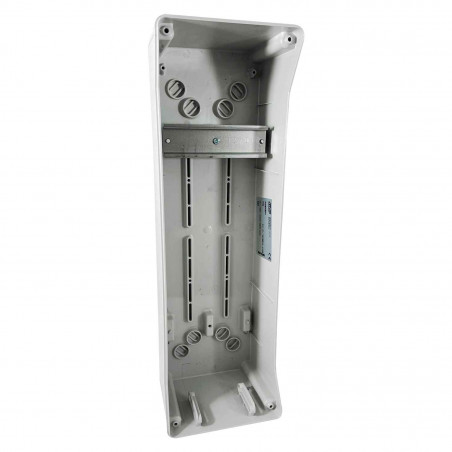

Rail DIN fourni et monté.
Le bornier de terre n'est pas fourni avec le coffret. Vous pouvez commander la référence IDE officiellement compatible IDE22007 ou alors commander un bornier de terre à clipser sur rail DIN Legrand 004832 (solution plus économique).
Les faces supérieures et inférieures du coffret sont prédécoupées pour faciliter le passage de câbles.
Attention, ce coffret n'est compatible qu'avec des prises IDE.
Caractéristiques techniques du coffret PCSN6PT
- Référence: PCSN 6PT sans bornier de terre
- Volume modulaire : 6 modules = 1 interrupteur différentiel 1P+N et 4 disjoncteurs 1P+N)
- Dimensions : 436x142x137 mm (HxLxP)
- 2 emplacements de prises de courant.
Les coffrets de prise industrielle de la gamme Star de la marque IDE sont est pré-percés afin de pouvoir recevoir une large gamme de prises monophasés ou triphasés :
- P17
- CEE
- Hypra
- Françaises mono
- Schuko
Les coffrets ne sont compatibles qu’à ces prises seulement s'ils sont équipés d’adaptateurs qui sont généralement fournis avec le coffret ou cas contraire que vous devrez commander.

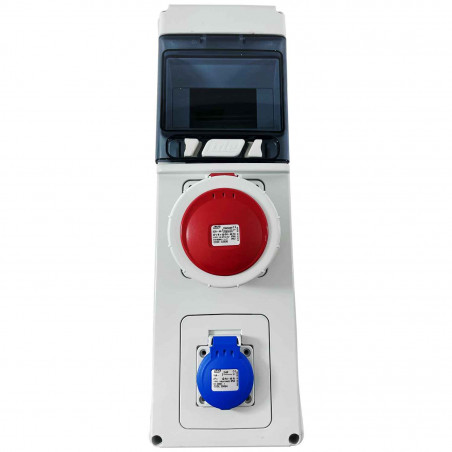

Les prises compatibles avec le coffret PCSN6PT
Le type de coffret Star est compatible avec de nombreuses prises industrielles en monophasé ou triphasé. Il est également compatible avec les prises mono françaises.
*Cette photo correspond au coffret PCSN9PT - Toute la gamme Star est compatible avec les mêmes prises de courant. Assurez-vous d’avoir l’adaptateur compatible pour la prise de courant que vous souhaitez installer lors de l’achat du coffret.
Les adaptateurs compatibles avec le coffret PCSN6PT
*Cette photo correspond au coffret PCSN12PT
1 - Le couvercle lisse aussi appelé cache plein (référence 94270) : C’est le couvercle original du coffret étanche. Vous pouvez monter un bouton d’arrêt d’urgence ou un voyant industriel. Il y en a un de fourni pour chaque emplacement prise de chaque coffret.
2 - Adaptateur prises françaises (référence 94272) : Compatible avec les prises monophasées françaises. Attention, avec le coffret PCSN6PT ne sera fourni qu’un seul adaptateur prise française. S'il vous en faut 2 commandez les ici dans la catégorie adaptateurs prise française.
3 - Adaptateur 16A (référence 94271) : Compatible avec les prises industrielles 16A 2P+T, 3P+T en IP44 ou IP67 et aussi avec les prises françaises IP67. Attention, avec le coffret PCSN6PT ne sera fourni qu’un seul adaptateur 16A. Si il vous en faut 2 commandez les ici dans la catégorie adaptateurs 16A.
4 - Pas de couvercle : cela vous permet d’installer une prise 32A en mono, tri ou tétra ou une prise tétra 16A 3P+N+T en IP44 ou IP67
Adaptateur et couvercles fournis avec le coffret PCSN6PT
En commandant ce type de coffret, seront fournis :
- 2 couvercles lisses (ref 94270)
- 1 adaptateur prise française (ref 94272)
- 1 adaptateur 16A (ref 94271)
Attention, les prises ainsi que les vis ne sont pas fournies.
- Type de produit :
- Coffret modulaire étanche - Coffret pour prises
- Type de serrure :
- Serrure standard
- Type de porte :
- Porte vitrée
- Gamme :
- STAR
- Bornier de terre fourni :
- Non
- Capacité modulaire totale :
- 6 Modules
- Classe d'isolation :
- Classe 2
- Montage mural ou au sol :
- Mural
- Montage saillie ou encastré :
- Saillie
- Nombre de modules par rangées :
- 6 modules
- Nombre de porte :
- 1 porte
- Nombre de rangées :
- 1 rangée
- Nombre de serrure :
- 1 serrure
- Plaque de montage :
- Non
- Rail din :
- Oui
- Résistance aux impacts :
- IK08
- Compatible serrure à clé :
- Oui
- Nombre d'emplacement pour prises :
- 2 prises
- Plastron :
- Non
- Certification :
- Certifié CE
- Tenue au feu :
- 650°C
- Étanchéité :
- IP65
- Matière :
- Plastique
- Garantie :
- 2 ans
