PCSN9PT - Coffret pour prise étanche IP65 - prédécoupage 4 prises - 1 rangée de 9 modules - IDE STAR
50,00 € HT
Réf. fabricant : PCSN9PT
EAN-13 : 8431044243740
Réf. AE : IDEPCSN9PT

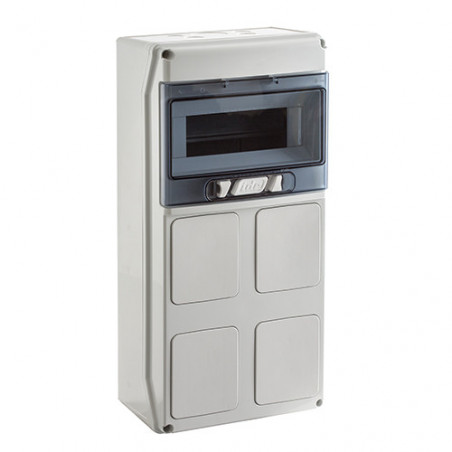

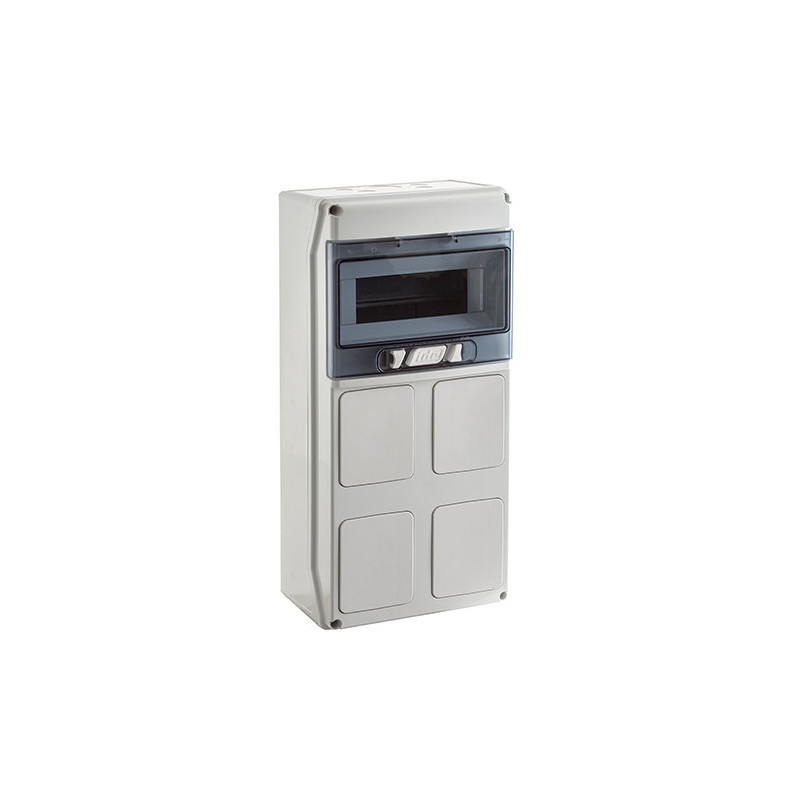

Coffret modulaire étanche 9 modules - Porte transparente
Le coffret PCSN9PT fabriqué par IDE dispose d'une étanchéité IP65 ainsi qu'un certificat de résistance aux impacts externes IK08.
De dimensions HxLxP 436x210x137mm, ce coffret modulaire en ABS de la gamme Star peut intégrer 9 modules répartis sur 1 rangée de 9 modules.
L'ensemble de l'appareillage est protégé par 1 porte vitrée en polycarbonate verrouillée par 1 serrure.
Une serrure à clé, référence 92150, est disponible en option.
le coffret est prédécoupé sur sa face avant pour pouvoir intégrer 4 prises.

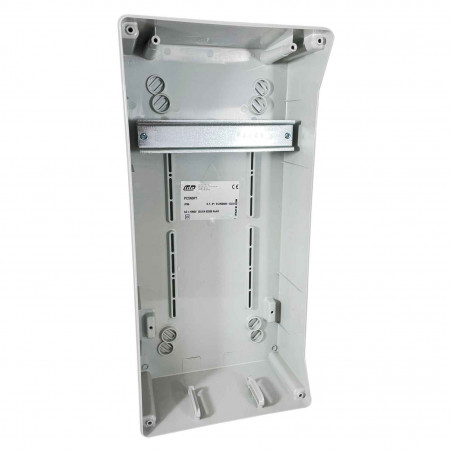

Rail DIN fourni et monté
Le bornier de terre n'est pas fourni avec le coffret. Vous pouvez commander la référence IDE officiellement compatible IDE22001 ou alors commander un bornier de terre clipsable sur rail DIN Legrand 004832 (solution plus économique).
Les faces supérieures et inférieures du coffret sont prédécoupées pour faciliter le passage de câbles.
Attention, ce coffret n'est compatible qu'avec des prises IDE.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques techniques du coffret PCSN9PT
-
Référence : PCSN9PT sans bornier de terre
-
Volume modulaire : 8 modules = 4 disjoncteurs différentiels bipolaires ou interrupteur différentiel triphasé + 1 disjoncteur tétrapolaire
-
Dimensions : 436x210x137 mm (HxLxP)
-
Emplacements de prises de courant : 4
Les coffrets de la marque IDE dans la gamme Star sont est pré-percés afin de pouvoir recevoir une large gamme de prises monophasés ou triphasés :
-
Hypra
-
CEE
-
P17
-
Schuko
-
Françaises mono
Ces prises sont compatibles avec les coffrets de la gamme Star à condition qu’ils soient équipés des adaptateurs qui sont généralement fournis avec le coffret. Dans le cas contraire, vous devrez commander les adaptateurs nécessaires au branchement de la prise que vous possédez.
Les prises compatibles avec le coffret PCSN9PT
Les différents modèles de la gamme Star sont compatibles avec différentes prises industrielles aussi bien monophasées que triphasées. Ils sont également compatibles avec les prises mono françaises.

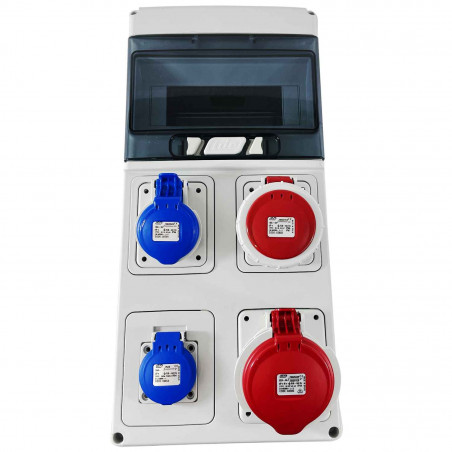

*Cette photo correspond au coffret PCSN9PT - Toute la gamme Star de la marque IDE est compatible avec ce type de prise de courant. Vous devez posséder l’adaptateur compatible avec la prise de courant que vous souhaitez brancher sur le coffret.
Les adaptateurs compatibles avec le coffret étanche PCSN9PT

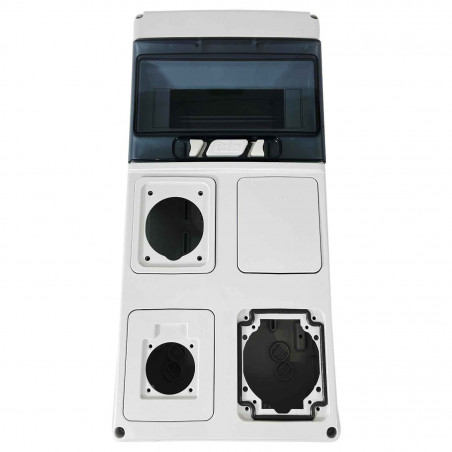

*Cette photo correspond au coffret PCSN12PT
1 - Le couvercle lisse aussi appelé cache plein (référence 94270) : C’est le couvercle original du coffret étanche souvent monté sur le coffret lors de la livraison. Vous pouvez monter un bouton d’arrêt d’urgence ou un voyant industriel. Vous pourrez installer les adaptateurs ci-dessous en retirant ce couvercle lisse. Il y en a un de fourni pour chaque emplacement prise de chaque coffret.
2- Adaptateur ou couvercle prises françaises (référence 94272) : Compatible avec les prises monophasées françaises. Attention, avec le coffret PCSN9PT ne seront fournis que deux adaptateurs prise française. S'il vous en faut 4 commandez les ici dans la catégorie adaptateurs prise française.
3 - Adaptateur ou couvercle 16A (référence 94271) : Compatible avec les prises industrielles 16A 2P+T, 3P+T en IP44 ou IP67 mais aussi compatible avec les prises françaises IP67. Attention, avec le coffret PCSN9PT vous recevrez deux adaptateurs 16A. S'il vous en faut 4, commandez les ici dans la catégorie adaptateurs 16A.
4 - Pas de couvercle : cela vous permet d’installer directement une prise 32A en mono, tri ou tétra.ou une prise tétra 16A 3P+N+T en IP44 ou IP67.

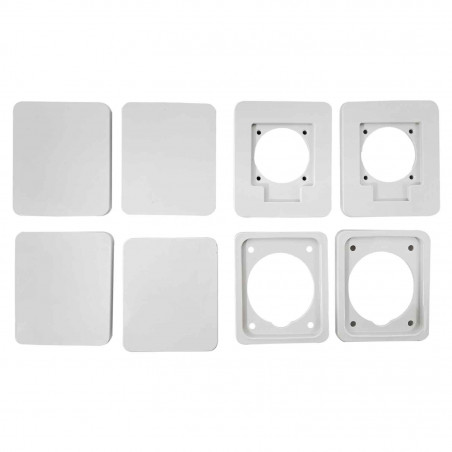

Adaptateur et couvercles fournis avec le coffret PCSN9PT

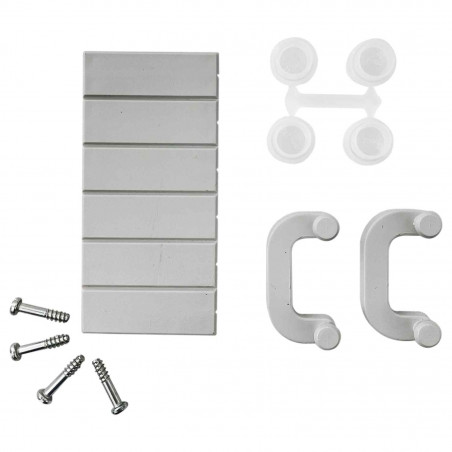

Pièces fournies lors de la commande du coffret PCSN9PT :
-
4 couvercles lisses (ref 94270)
-
2 adaptateurs prise française (ref 94272)
-
2 adaptateurs 16A (ref 94271)
Attention, les vis et les prises ne sont pas fournies lors de l’achat de ce type de coffret
- Type de produit :
- Coffret modulaire étanche - Coffret de prises à composer - Coffret pour prises
- Type de serrure :
- Serrure standard
- Type de porte :
- Porte vitrée
- Gamme :
- STAR
- Bornier de terre fourni :
- Non
- Capacité modulaire totale :
- 9 modules
- Classe d'isolation :
- Classe 2
- Montage mural ou au sol :
- Mural
- Montage saillie ou encastré :
- Saillie
- Nombre de modules par rangées :
- 9 modules
- Nombre de porte :
- 1 porte
- Nombre de rangées :
- 1 rangée
- Nombre de serrure :
- 1 serrure
- Plaque de montage :
- Non
- Rail din :
- Oui
- Résistance aux impacts :
- IK08
- Compatible serrure à clé :
- Oui
- Nombre d'emplacement pour prises :
- 4 prises
- Plastron :
- Non
- Certification :
- Certifié CE
- Tenue au feu :
- 650°C
- Étanchéité :
- IP65
- Matière :
- ABS
- Garantie :
- 2 ans
Questions
 gilles le 29/10/2022 |
Question : Sur le coffret PCSN9PT - Coffret pour prise étanche IP65 - prédécoupage 4 prises - 1 rangée de 9 modules - IDE STAR, que j'ai déjà reçu, quelles sont les deux type de prises adaptées? Les adaptateurs sur prédécoupes sont de 2 types. Doit -on commander deux type de prises ? Si je commande 4 Prises identiques telles que « monophasé 16A 2P+T encastrables sur coffret étanche IP67 IDE » , seront-elles montables ? |
Réponse : Bonjour,
Si vous souhaitez installer 4 prises françaises sans acheter d'autres adaptateurs, il vous faudra commander 2 prises IDE464 et 2 prises IDE164. |
|
