PCSN12PT - Coffret pour prise étanche IP65 - prédécoupage 6 prises - 1 rangée de 12 modules - IDE STAR

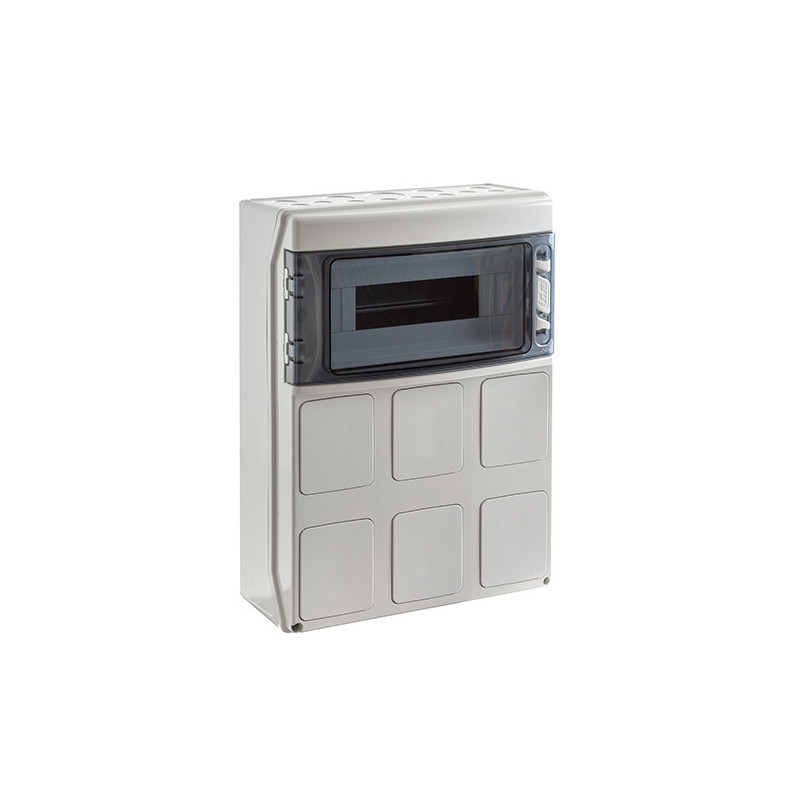

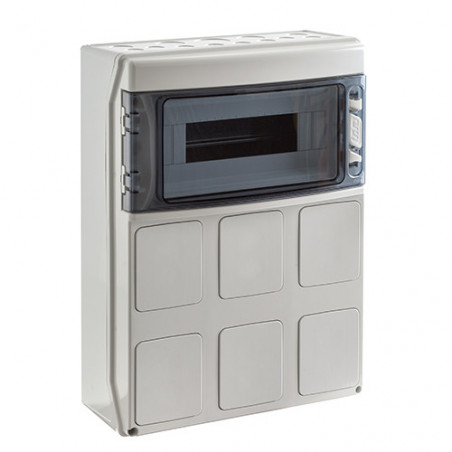

Coffret modulaire étanche 12 modules - Porte transparente
Le coffret PCSN12PT fabriqué par IDE dispose d'une étanchéité IP65 ainsi qu'un certificat de résistance aux impacts externes IK08.
De dimensions HxLxP 436x310x147mm, ce coffret modulaire en ABS de la gamme Star peut intégrer 12 modules répartis sur 1 rangée de 12 modules.
L'ensemble de l'appareillage est protégé par 1 porte vitrée en polycarbonate verrouillée par 1 serrure.
Une serrure à clé, référence 92150, est disponible en option.
le coffret est prédécoupé sur sa face avant pour pouvoir intégrer 6 prises.

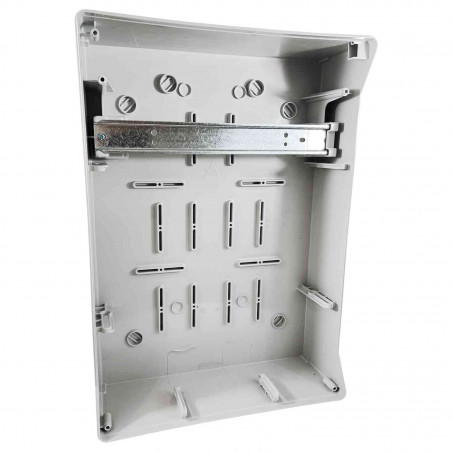

Rail DIN fourni et monté
Le bornier de terre n'est pas fourni avec le coffret. Vous pouvez commander la référence IDE officiellement compatible IDE22002 ou alors commander un bornier de terre Legrand 004834 clipsable sur rail DIN (solution plus économique).
Les faces supérieures et inférieures du coffret sont prédécoupées pour faciliter le passage de câbles.
Attention, ce coffret n'est compatible qu'avec des prises IDE.
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques techniques du coffret PCSN12PT
-
Référence : PCSN12PT sans bornier de terre
-
Volume modulaire : 12 modules = 1 interrupteur différentiel tétrapolaire + 2 disjoncteurs triphasés + 2 disjoncteurs 1P+N
-
Dimensions : 436x310x147 mm (HxLxP)
-
6 : emplacements de prises de courant
Les coffrets de cette gamme sont est pré-percés pour recevoir une large gamme de prises monophasées ou triphasées :
-
Schuko
-
Hypra
-
P17
-
CEE
-
Françaises mono
Ces prises ne sont compatibles avec ces coffrets qu’à condition d’avoir les adaptateurs qui sont généralement fournis lors de la commande de ce type de coffret. Si vous ne disposez pas du nombre nécessaire d’adaptateur 16A ou de prise française, vous devrez commander les adaptateurs nécessaires au branchement de la prise que vous possédez.
Les prises compatibles avec le coffret PCSN12PT
Les différents modèles de la gamme Star sont compatibles avec beaucoup de prises industrielles monophasées ou triphasées ainsi que les prises mono françaises.

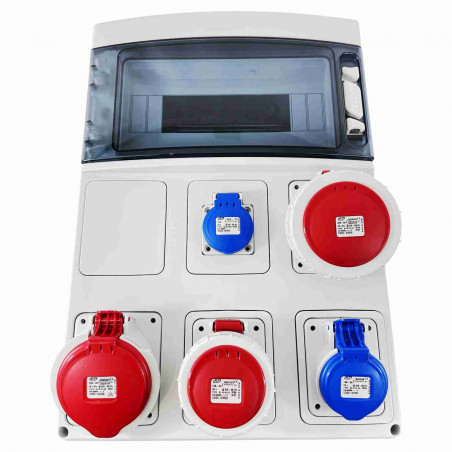

*Cette photo correspond au coffret PCSN9PT - Toute la gamme Star de la marque est compatible avec ce type de prise de courant à condition de disposer de l’adaptateur compatible avec les prises de courant que vous souhaitez brancher sur les emplacements du coffret.
Les adaptateurs compatibles avec le coffret étanche PCSN12PT

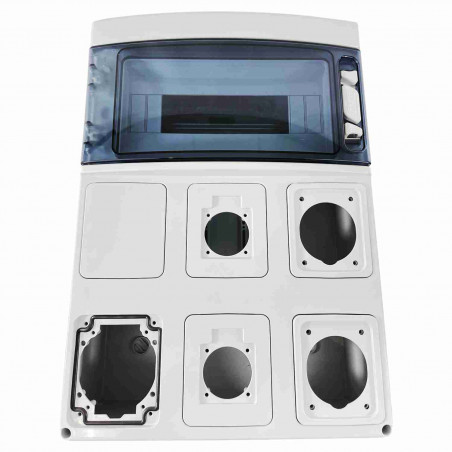

*Cette photo correspond au coffret PCSN12PT
1 - Le couvercle lisse aussi appelé cache plein (référence 94270) : C’est le couvercle original du coffret étanche. Vous pouvez monter ici un bouton d’arrêt d’urgence ou un voyant industriel. Il y en a un de fourni pour chaque emplacement prise de chaque coffret.
2 - Adaptateur 16A (référence 94271) : Compatible avec les prises industrielles 16A 2P+T, 3P+T en IP44 ou IP67 et aussi avec les prises françaises IP67. Attention, avec le coffret PCSN12PT trois adaptateurs 16A seront fournis. S'il vous en faut 6 commandez les ici dans la catégorie adaptateurs 16A.
3 - Adaptateur prises françaises (référence 94272) : Compatible avec les prises monophasées françaises. Attention, avec le coffret PCSN12PT vous aurez 3 adaptateurs prise française de fourni. S'il vous en faut 6 commandez les ici dans la catégorie adaptateurs prise française.
4 - Pas de couvercle, si vous retirez le couvercle lisse référence 94270 : cela vous permet d’installer une prise 32A en mono, tri ou tétra en étanchéité IP44 ou IP67.ou une prise tétra 16A 3P+N+T en IP44 ou IP67.
Adaptateur et couvercles fournis avec le coffret PCSN12PT

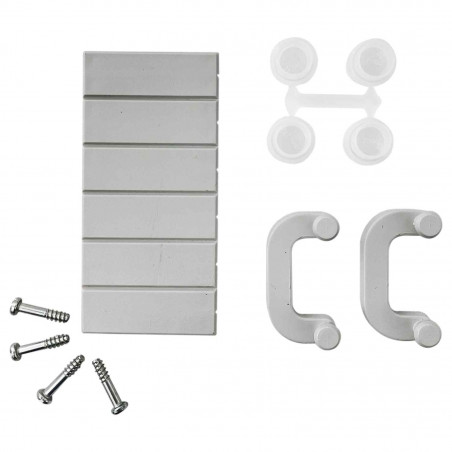

Pièces fournies lors de la commande du coffret PCSN12PT :
-
6 couvercles lisses (ref 94270)
-
3 adaptateurs prise française (ref 94272)
-
3 adaptateurs 16A (ref 94271)
Attention, les prises de courant et les vis ne sont pas fournies lors de l’achat de ce type de coffret.
- Type de produit :
- Coffret modulaire étanche - Coffret de prises à composer - Coffret pour prises
- Type de serrure :
- Serrure standard
- Type de porte :
- Porte vitrée
- Gamme :
- STAR
- Bornier de terre fourni :
- Non
- Capacité modulaire totale :
- 12 modules
- Classe d'isolation :
- Classe 2
- Montage mural ou au sol :
- Mural
- Montage saillie ou encastré :
- Saillie
- Nombre de modules par rangées :
- 12 modules
- Nombre de porte :
- 1 porte
- Nombre de rangées :
- 1 rangée
- Nombre de serrure :
- 1 serrure
- Plaque de montage :
- Non
- Rail din :
- Oui
- Résistance aux impacts :
- IK08
- Compatible serrure à clé :
- Oui
- Nombre d'emplacement pour prises :
- 6 prises
- Plastron :
- Non
- Certification :
- Certifié CE
- Tenue au feu :
- 650°C
- Étanchéité :
- IP65
- Matière :
- ABS
- Garantie :
- 2 ans
