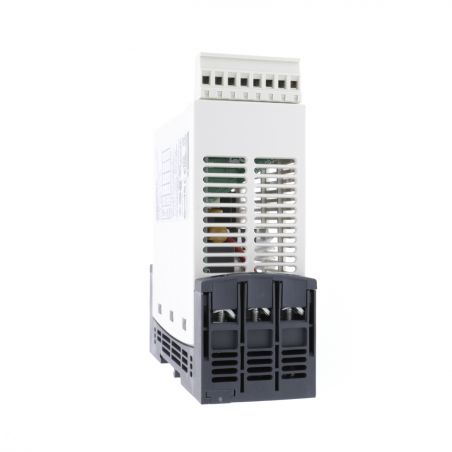

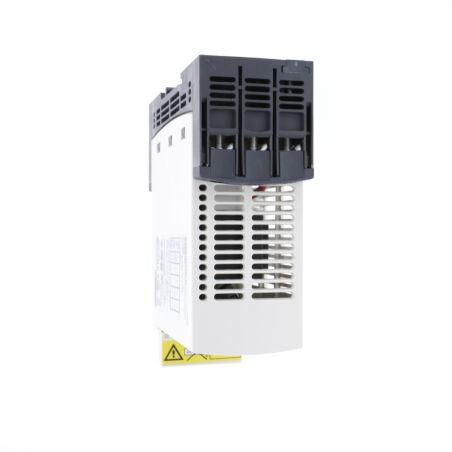

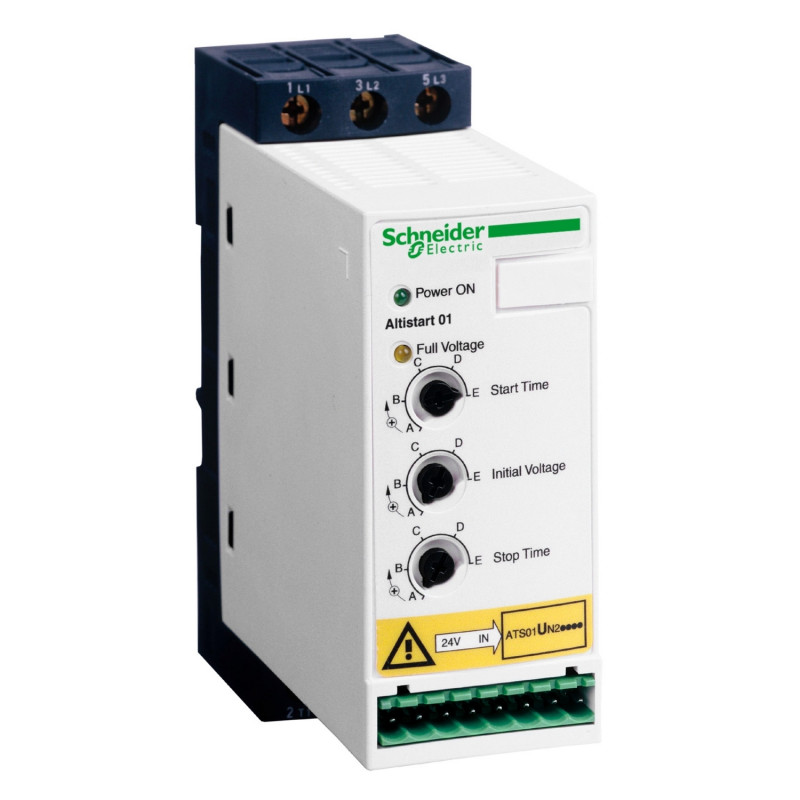

ATS01N212QN Schneider - Démarreur progressif 12A pour moteur triphasé 5,5kW - Altistart 01

Schneider
173,00 € HT
Réf. fabricant : ATS01N212QN EAN-13 : 3389110667264 3389110667264 Réf. AE : SCHATS01N212QN SCHATS01N212QN

Démarreur ralentisseur progressif 12A

Issu de la gamme Altistart 01 de chez Schneider Electric, ce dispositif permet de démarrage et le ralentissement progressif d'un moteur électrique asynchrone triphasé de 5,5kW alimenté en triphasé 380V.

  • Gamme Altistart 01 (ATS01)
  • Fixation sur rail DIN
  • Calibre du démarreur 12A
  • Compatible moteur triphasé jusque 5,5kW en 380V
  • Dimensions du démarreur progressif: 45 x 130,7 x 124mm
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Démarreur progressif
prix TTC_MKP :
198,95
actif_MKP :
1
Coefficient_MKP :
1,15
Total
173.00 € HT
207.60 € TTC

Caractéristiques principales du Démarreur progressif Schneider de référence ATS01N212QN :

  • Gamme de produits : Altistart 01
  • Type de produit ou équipement : Démarreur progressif
  • Destination du produit : Moteurs asynchrones
  • Application spécifique du produit : Machine simple
  • Nom de l'appareil : ATS01
  • Nombre de phases réseau : 3 phases
  • [Us] tension d'alimentation : 380...415 V - 10...10 %
  • puissance moteur kW : 5,5 kW, 3 phases à 380...415 V
  • calibre du démarreur IcL : 12 A
  • Catégorie d'emploi : AC-53B se conformer à EN/IEC 60947-4-2
  • Consommation électrique : 60 A à charge nominale
  • type de démarrage : Démarrage avec rampe de tension
  • puissance dissipée en W : 4 W à pleine charge et à la fin du démarrage124 W en phase transitoire
  • Complémentaires Variante de construction : Avec dissipateur thermique
  • Fonctions disponibles : Contournement intégré
  • Limites de la tension d'alimentation : 342?456 V
  • Fréquence d'alimentation : 50...60 Hz - 5...5 %
  • Fréquence du réseau : 47,5?63 Hz
  • Tension de sortie : <= tension d'alimentation
  • tension circuit de commande : Incorporé au démarreur
  • temps de démarrage : Réglable de 1 à 10 s
  • symbole du temps de décélération : Réglable de 1 à 10 s
  • couple de départ : 30 à 80% du couple de démarrage moteur directement connecté sur l'alimentation
  • type d'entrée numérique : Logique (LI1, LI2, CHARGE RAPIDE) arrêt, exécution et charge rapide sur les fonctions de démarrage <= 8 mA 27 kOhm
  • Tension entrées numériques : 24...40 V
  • logique d'entrée numérique : Positif LI1, LI2, CHARGE RAPIDE à l'état 0: < 5 V et <= 0,2 mA à l'état 1: > 13 V, >= 0,5 mA
  • courant de sortie TOR : 2 A DC-133 A AC-15
  • type de sortie numérique : Logique de collecteur ouvert LO1 fin du signal de démarrageSorties de relais R1A, R1C "F"
  • tension de sortie numérique : 24 V (limites de tension: 6...30 V) logique de collecteur ouvert
  • courant commuté minimum : 10 mA à 6 V CC pour sorties de relais
  • courant commuté maximum : Sorties de relais: 2 A à 250 V AC cos phi = 0,5 et L/R = 20 ms inductive chargeSorties de relais: 2 A à 30 V CC cos phi = 0,5 et L/R = 20 ms inductive charge
  • type d'affichage : 1 DEL (vert) pour démarreur sous tension1 DEL (jaune) pour tension nominale atteinte
  • Couple de serrage : 1,9?2,5 N.m0,5 N.m
  • raccordement électrique : Borne à bride avec vis de 4 mm - rigide 1 1...10 mm² AWG 8 circuit de puissanceConnecteur à vis - rigide 1 0,5 à 2,5 mm² AWG 14 télécommandeBorne à bride avec vis de 4 mm - rigide 2 1...6 mm² AWG 10 circuit de puissanceConnecteur à vis - rigide 2 0,5 à 1 mm² AWG 17 télécommandeConnecteur à vis - souple avec embout 1 0,5?1,5 mm² AWG 16 télécommandeBorne à bride avec vis de 4 mm - souple sans embout 1 1,5 à 10 mm² AWG 8 circuit de puissanceConnecteur à vis - souple sans embout 1 0,5 à 2,5 mm² AWG 14 télécommandeBorne à bride avec vis de 4 mm - souple avec embout 2 1...6 mm² AWG 10 circuit de puissanceBorne à bride avec vis de 4 mm - souple sans embout 2 1,5 à 6 mm² AWG 10 circuit de puissanceConnecteur à vis - souple sans embout 2 0,5?1,5 mm² AWG 16 télécommande
  • Marquage : CE
  • Position de montage : Vertical +/- 10 degrés
  • Hauteur : 124 mm
  • Largeur : 45 mm
  • Profondeur : 131 mm
  • Poids du produit : 0,42 kg
  • Code de compatibilité : ATS01N2
  • Motor power range AC-3 : 4?6 kW à 380?440 V 3 phases
  • type de démarreur de moteur : Démarreur progressif
