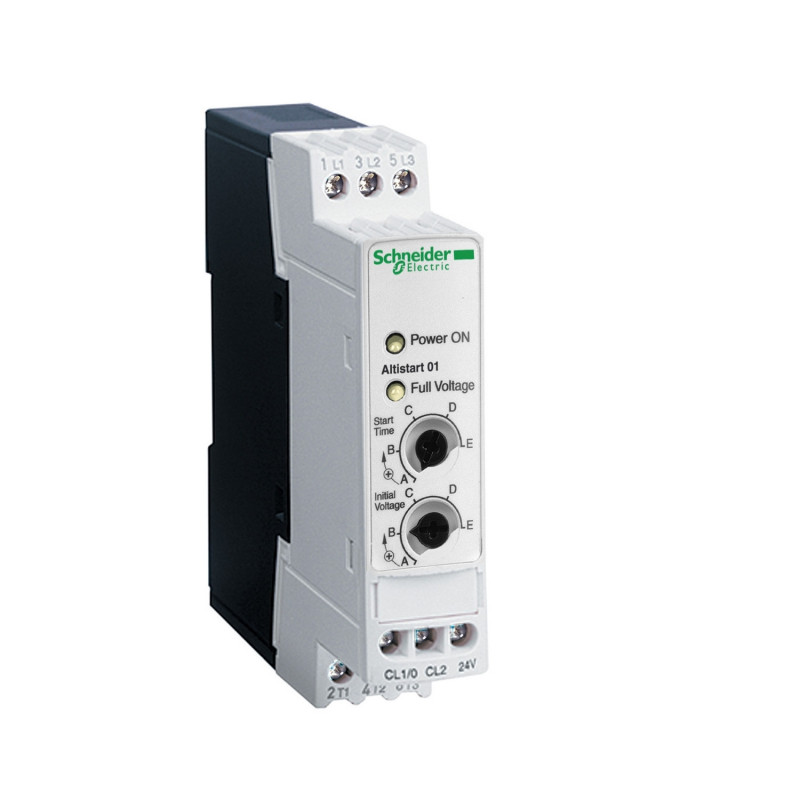

ATS01N106FT Schneider - démarreur progressif pour moteur monophasé et triphasé 6A - 230V / 380V - Altistart 01
108,00 € HT
Réf. fabricant : ATS01N106FT
EAN-13 : 3389110667141
3389110667141
Réf. AE : SCHATS01N106FT
SCHATS01N106FT
Démarreur ralentisseur progressif 6A également compatible avec moteur monophasé
Issu de la gamme Altistart 01 de chez Schneider Electric, ce démarreur moteur permet de démarrage et le ralentissement progressif d'un moteur électrique asynchrone monophasé ou triphasé.
Cet Altistart permet de contrôler un moteur électrique asynchrone d'une puissance de 0,75kW en monophasé 230V et 2,2 à 3kW en 380V triphasé.
- Gamme Altistart 01 (ATS01)
- Fixation sur rail DIN
- Calibre du démarreur 6A
- Compatible moteur monophasé 0,75kw en 230V
- Compatible moteur triphasé de 2,2 à 3kW en 380V
- Dimensions du démarreur progressif: 45 x 130,7 x 124mm
Nous proposons également une gamme complète de variateur de vitesse pour moteur électrique asynchrone triphasé ou monophasé.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Démarreur progressif Schneider de référence ATS01N106FT :
- Gamme de produits : Altistart 01
- Type de produit ou équipement : Démarreur progressif
- Destination du produit : Moteurs asynchrones
- Application spécifique du produit : Machine simple
- Nom de l'appareil : ATS01
- Nombre de phases réseau : Monophasé
- [Us] tension d'alimentation : 110 à 480 V - 10...10 %
- puissance moteur kW : 3 kW, 3 phases à 400 V0,75 kW, 3 phases à 230 V1,1 kW, 3 phases à 230 V2,2 kW, 3 phases à 400 V0,75 kW, monophasé à 230 V
- puissance moteur hp : 1 hp, 3 phases à 230 V2 hp, 3 phases à 460 V3 hp, 3 phases à 460 V0,5 hp, 3 phases à 210 V1,5 hp, 3 phases à 230 V
- calibre du démarreur IcL : 6 A
- Catégorie d'emploi : AC-53B se conformer à EN/IEC 60947-4-2
- Consommation électrique : 30 A à charge nominale
- type de démarrage : Démarrage avec rampe de tension
- puissance dissipée en W : 1 W à pleine charge et à la fin du démarrage31 W en phase transitoire
- Complémentaires Variante de construction : Avec dissipateur thermique
- Fonctions disponibles : Contournement intégré
- Limites de la tension d'alimentation : 99?528 V
- Fréquence d'alimentation : 50...60 Hz - 5...5 %
- Fréquence du réseau : 47,5?63 Hz
- Tension de sortie : <= tension d'alimentation
- tension circuit de commande : 110 V CA +/- 10 % à 30 mA24 V CA/CC +/- 10 % à 25 mA240 V CA +/- 10 % à 65 mA
- temps de démarrage : 1 s / 1005 s / 20Ajustable entre 1 et 5 s
- couple de départ : 30 à 80% du couple de démarrage moteur directement connecté sur l'alimentation
- courant de sortie TOR : 2 A DC-133 A AC-15
- Couple de serrage : 0,8 N.m
- raccordement électrique : Connecteur de type à boîtier - rigide 1 2,5 mm² AWG 14 télécommandeConnecteur de type à boîtier - rigide 1 2,5 mm² AWG 14 circuit de puissanceConnecteur de type à boîtier - rigide 2 1 mm² AWG 17 télécommandeConnecteur de type à boîtier - rigide 2 1 mm² AWG 17 circuit de puissanceConnecteur de type à boîtier - souple avec embout 1 2,5 mm² AWG 14 télécommandeConnecteur de type à boîtier - souple avec embout 1 2,5 mm² AWG 14 circuit de puissanceConnecteur de type à boîtier - souple sans embout 1 2,5 mm² AWG 14 télécommandeConnecteur de type à boîtier - souple sans embout 1 2,5 mm² AWG 14 circuit de puissanceConnecteur de type à boîtier - souple avec embout 2 0,75 mm² AWG 18 télécommandeConnecteur de type à boîtier - souple avec embout 2 0,75 mm² AWG 18 circuit de puissanceConnecteur de type à boîtier - souple sans embout 2 1 mm² AWG 17 télécommandeConnecteur de type à boîtier - souple sans embout 2 1 mm² AWG 17 circuit de puissance
- Marquage : CE
- Position de montage : Vertical +/- 10 degrés
- Hauteur : 100 mm
- Largeur : 23 mm
- Profondeur : 100 mm
- Poids du produit : 0,16 kg
- Code de compatibilité : ATS01N1
- Motor power range AC-3 : 0,55?1 kW à 200?240 V 3 phases1,1?2 kW à 380?440 V 3 phases0,55?1 kW à 200?240 V monophasé1,1?2 kW à 200?240 V 3 phases2,2?3 kW à 380?440 V 3 phases
- type de démarreur de moteur : Démarreur progressif
- Type de produit :
- Démarreur progressif
