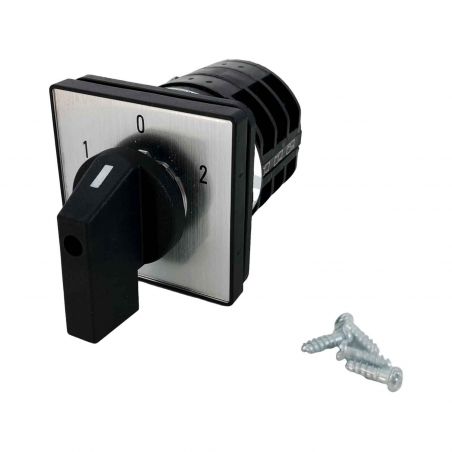

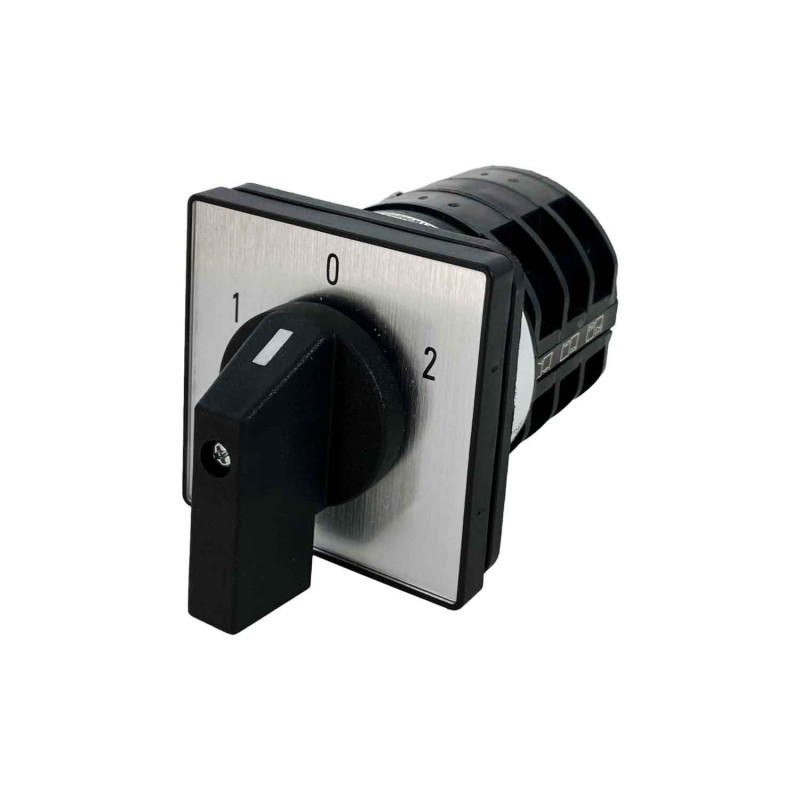

K30E003WP Schneider - Inverseur à came pour moteur - 3 pôles - 60° - 32A - Harmony
69,03 € HT
Réf. fabricant : K30E003WP
EAN-13 : 3389110084993
Réf. AE : SCHK30E003WP
Commutateur inverseur à cames 3 positions I/0/II
Ce commutateur à came inverseur Schneider Harmony permet d'inverser le sens de rotation d'un moteur électrique asynchrone monophasé ou triphasé.
Cet inverseur commutateur à came 3 pôles est équipé d'un système de fixation à vis pour une installation sur une façade d'armoire électrique ou sur un boitier électrique étanche.
ATTENTION, le schéma de câblage diffère en fonction du type de moteur asynchrone:
- Moteur électrique monophasé simple condensateur
- Moteur électrique monophasé double condensateur
- Moteur électrique triphasé 380V
N'hésitez pas à demander conseil à nos techniciens au 02.99.69.69.41 pour le câblage afin de ne pas endommager votre moteur électrique.
- Inverseur à came compatible avec moteur 220V jusque 4kW
- Inverseur à came compatible avec moteur 380V jusque 15kW
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Commutateur inverseur Schneider de référence K30E003WP :
- Gamme de produits : Harmony K
- Type de produit ou équipement : Commutateur à came complet
- Nom de composant : K30
- [Ith] courant thermique conventionnel : 32 A
- Montage du produit : Montage avant
- Mode de fixation : 4 trous
- type de tête du contrôleur à came : With front plate 64 x 64 mm
- type d'unité de commande : Noir poignée
- Cadenassage de la commande rotative : Sans
- présentation de l'étiquette : Avec métallisé marquage, 1 - 0 - 2 noir marquage
- fonction du commutateur : Interrupteur inverseur
- Rappel : Sans
- position 0 : Avec position Off
- Description des pôles : 3P
- positions angulaires : Droite : 0° - 60°Gauche : 0° - 300°
- Degré de protection IP : IP40 se conformer à IEC 529IP40 se conformer à NF C 20-010
- Complémentaires angle de commutation : 60 °
- [Ui] tension d'isolement : 690 V (degré de pollution 3) se conformer à EN 60947-1690 V (pollution degree 3) conforming to IEC 60947-1
- Courant de court-circuit : 5000 A
- protection contre les courts-circuits : 50 A cartridge fuse, type gG
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN 947-16 kV conforming to IEC 947-1
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec
- raccordement électrique : Captive screw clamp terminals flexible, clamping capacity: 2 x 4 mm²Captive screw clamp terminals solid, clamping capacity: 2 x 6 mm²
- Couple de serrage : 1,2 N.m
- pouvoir de commutation en mA : 11000 mA DC at 120 V 2 contact(s) for inductive load (T = 50 ms)11000 mA DC at 180 V 3 contact(s) for inductive load (T = 50 ms)11000 mA DC at 60 V 1 contact(s) for inductive load (T = 50 ms)1200 mA DC at 220 V 1 contact(s) for resistive load (T = 1 ms)1200 mA DC at 440 V 2 contact(s) for resistive load (T = 1 ms)1200 mA DC at 660 V 3 contact(s) for resistive load (T = 1 ms)16000 mA DC at 140 V 3 contact(s) for inductive load (T = 50 ms)16000 mA DC at 48 V 1 contact(s) for inductive load (T = 50 ms)16000 mA DC at 95 V 2 contact(s) for inductive load (T = 50 ms)23000 mA DC at 120 V 2 contact(s) for resistive load (T = 1 ms)23000 mA DC at 180 V 3 contact(s) for resistive load (T = 1 ms)23000 mA DC at 60 V 1 contact(s) for resistive load (T = 1 ms)25000 mA DC at 30 V 1 contact(s) for inductive load (T = 50 ms)25000 mA DC at 60 V 2 contact(s) for inductive load (T = 50 ms)25000 mA DC at 90 V 3 contact(s) for inductive load (T = 50 ms)3200 mA DC at 110 V 1 contact(s) for inductive load (T = 50 ms)3200 mA DC at 220 V 2 contact(s) for inductive load (T = 50 ms)3200 mA DC at 330 V 3 contact(s) for inductive load (T = 50 ms)32000 mA DC at 140 V 3 contact(s) for resistive load (T = 1 ms)32000 mA DC at 24 V 1 contact(s) for inductive load (T = 50 ms)32000 mA DC at 24 V 1 contact(s) for resistive load (T = 1 ms)32000 mA DC at 48 V 1 contact(s) for resistive load (T = 1 ms)32000 mA DC at 48 V 2 contact(s) for inductive load (T = 50 ms)32000 mA DC at 48 V 2 contact(s) for resistive load (T = 1 ms)32000 mA DC at 70 V 3 contact(s) for inductive load (T = 50 ms)32000 mA DC at 70 V 3 contact(s) for resistive load (T = 1 ms)32000 mA DC at 95 V 2 contact(s) for resistive load (T = 1 ms)400 mA DC at 440 V 1 contact(s) for resistive load (T = 1 ms)400 mA DC at 660 V 2 contact(s) for resistive load (T = 1 ms)6500 mA DC at 110 V 1 contact(s) for resistive load (T = 1 ms)6500 mA DC at 220 V 2 contact(s) for resistive load (T = 1 ms)6500 mA DC at 330 V 3 contact(s) for resistive load (T = 1 ms)
- Endurance mécanique : 300000 cycle
- Largeur hors tout CAO : 64 mm
- Hauteur hors tout CAO : 64 mm
- Profondeur hors tout CAO : 106 mm
- Poids du produit : 0,385 kg
