K10D002UCH Schneider Commutateur inverseur à came - 2 pôles - 60° - 10A - fixation Ø16/22mm - Harmony
search
  • K10D002UCH Schneider Commutateur inverseur à came - 2 pôles - 60° - 10A - fixation Ø16/22mm - Harmony
* Image(s) non contractuelle(s)
Livraison sous 3 à 4 semaines

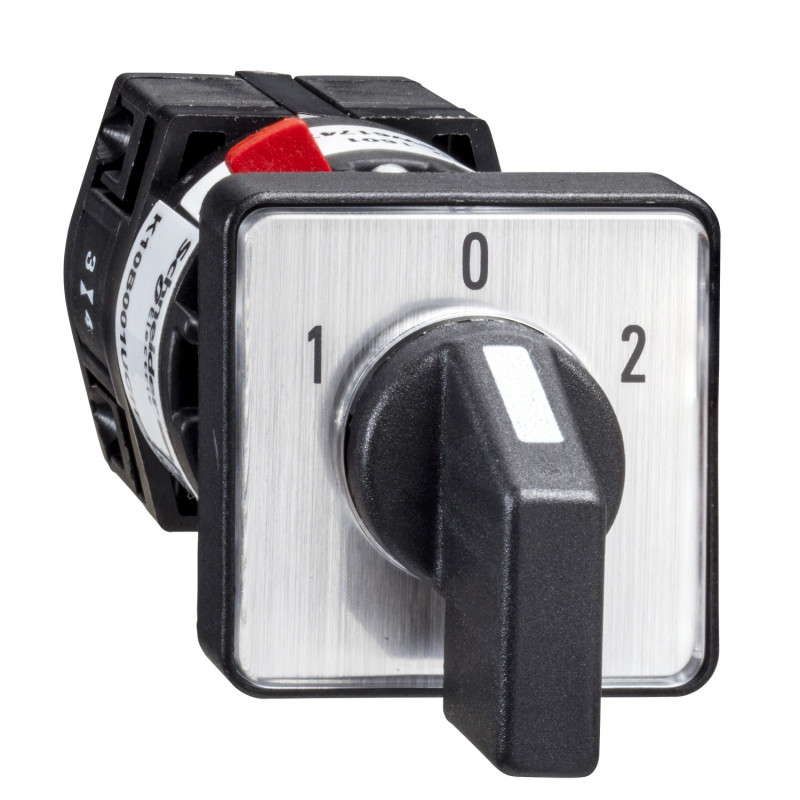

K10D002UCH Schneider Commutateur inverseur à came - 2 pôles - 60° - 10A - fixation Ø16/22mm - Harmony

Schneider
24,00 € HT
Réf. fabricant : K10D002UCH EAN-13 : 3389110076653 3389110076653 Réf. AE : SCHK10D002UCH SCHK10D002UCH

Commutateur inverseur à came 2P 10A avec position zéro

Commutateur inverseur bipolaire fabriqué par Schneider Electric à installer en façade d'armoire électrique ou dans un coffret étanche.
Son plastron de finition extérieur est au format 30x30mm avec marquage 1/0/2.

Monté sur un boitier étanche il bénéficiera d'une étanchéité IP65.

Le commutateur inverseur permet de basculer manuellement l'alimentation électrique d'un circuit à un autre.

  • Position I: Source d'alimentation électrique 1
  • Position 0: Aucune alimentation
  • Position II: Source d'alimentation électrique 2
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Commutateur inverseur
Gamme :
Harmony
Famille :
K
Calibre :
10A
Polarité :
2P
Certification :
Certifié CE
Étanchéité :
IP20
Garantie :
18 mois
Nombre de positions :
3 positions
prix TTC_MKP :
25,2
actif_MKP :
1
Coefficient_MKP :
1,05
Total
24.00 € HT
28.80 € TTC

Caractéristiques principales du Commutateur inverseur Schneider de référence K10D002UCH :

  • Gamme de produits : Harmony K
  • Type de produit ou équipement : Commutateur à came complet
  • Nom de composant : K10
  • [Ith] courant thermique conventionnel : 10 A
  • Montage du produit : Montage avant
  • Mode de fixation : Trou Ø 16 ou 22 mm
  • type de tête du contrôleur à came : Avec plastron 30 x 30 mm
  • type d'unité de commande : Noir poignée
  • Cadenassage de la commande rotative : Sans
  • présentation de l'étiquette : Avec métallisé marquage, 1 - 0 - 2 noir marquage
  • fonction du commutateur : Commutateur
  • Rappel : Sans
  • position 0 : Avec position Off
  • Description des pôles : 2P
  • positions angulaires : Droite : 0° - 60°Gauche : 0° - 300°
  • Degré de protection IP : IP20 bloc de contacts: IP65 se conformer à CEI 60529 tête de commande:
  • Complémentaires angle de commutation : 60 °
  • [Ui] tension d'isolement : 440 V (degré de pollution 3) se conformer à CEI 60947-1
  • puissance assignée d'emploi en W : 1800 W AC-23A, 220/240 V 3 phases370 W AC-23A, 110/120 V monophasé750 W AC-23A, 220/240 V monophasé
  • puissance nominale en hp : 1 hp à 220/240 V CA, 3 phases0,33 hp à 110/120 V CA, monophasé0,75 hp à 110/120 V CA, 3 phases0,75 hp à 220/240 V CA, monophasé
  • [Ie] courant assigné d'emploi en CA : 10 A à 400 V AC-110 A à 400 V AC-21A3 A à 240 V AC-156 A à 120 V AC-15
  • [Ie] courant assigné d'emploi en CC : 10 A à 24 V résistive charge0,3 A à 220 V résistive charge0,7 A à 110 V résistive charge
  • durée de vie électrique : 100000000 cycle
  • protection contre les courts-circuits : 10 A cartouche fusible, type gG
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à CEI 60947-1
  • Fonctionnement des contacts : À action dépendante
  • raccordement électrique : Borniers à vis-étrier captives, capacité de serrage: 2 x 1,5 mm²
  • Endurance mécanique : 1000000 cycle
  • Largeur hors tout CAO : 30 mm
  • Hauteur hors tout CAO : 30 mm
  • Profondeur hors tout CAO : 88 mm
  • Poids du produit : 0,045 kg
Type de produit :
Commutateur inverseur
Gamme :
Harmony
Famille :
K
Calibre :
10A
Polarité :
2P
Certification :
Certifié CE
Étanchéité :
IP20
Garantie :
18 mois
Nombre de positions :
3 positions
Fiche technique du produit :
Notice du produit :
Plans du produit :
