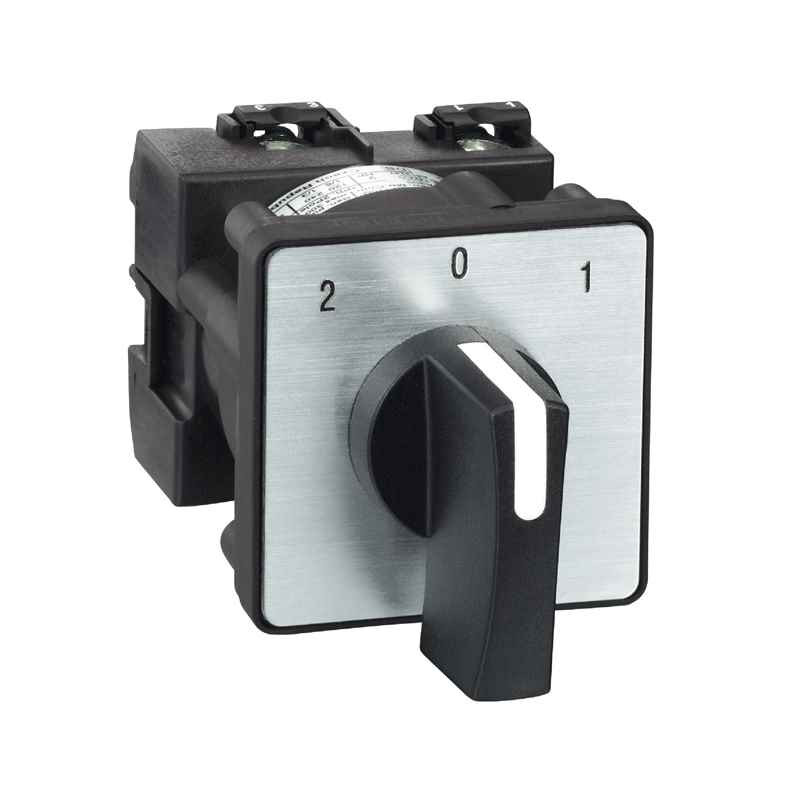

K2F003ULH Schneider - Commutateur inverseur à came - 3 pôles - 45° - 20A - fixation à vis - Harmony
Réf. fabricant : K2F003ULH
EAN-13 : 3389110979800
Réf. AE : SCHK2F003ULH
Commutateur inverseur à came 3P 20A avec fixation par vis
Commutateur inverseur tripolaire fabriqué par Schneider Electric à installer en façade d'armoire électrique ou sur un boitier étanche comme le boitier IDE EL171.
Son plastron de finition extérieur est au format 45x45mm avec marquage 1/0/2.
En cas de casse sa manette à crosse noire longue de 45mm pourra être remplacée par la référence Schneider KAA1H.
Monté sur un boitier étanche il bénéficiera d'une étanchéité IP65.
Le commutateur inverseur permet de basculer manuellement l'alimentation électrique d'un circuit à un autre.
- Position I: Source d'alimentation électrique 1
- Position 0: Aucune alimentation
- Position II: Source d'alimentation électrique 2
Ou d'inverser le sens de rotation d'un moteur électrique triphasé:
- Position I: Sens de rotation 1
- Position 0: Moteur à l'arrêt
- Position II: Sens de rotation 2
Questions et réponses
Caractéristiques principales du Commutateur inverseur Schneider de référence K2F003ULH :
- Gamme de produits : Harmony K
- Type de produit ou équipement : Commutateur à came complet
- Nom de composant : K2
- [Ith] courant thermique conventionnel : 20 A
- Montage du produit : Montage avant
- Mode de fixation : Multi-fixation
- type de tête du contrôleur à came : Avec plastron 45 x 45 mm
- type d'unité de commande : Noir poignée, longueur = 35 mm
- Cadenassage de la commande rotative : Sans
- présentation de l'étiquette : Avec métallisé marquage, 2 - 0 - 1 noir marquage
- fonction du commutateur : Commutateur
- Rappel : Sans
- position 0 : Avec position Off
- Description des pôles : 3P
- positions angulaires : Droite : 0° - 45°Gauche : 0° - 315°
- Degré de protection IP : IP40 se conformer à IEC 529IP40 se conformer à NF C 20-010
- Complémentaires angle de commutation : 45 °
- [Ui] tension d'isolement : 690 V (pollution degree 3) conforming to IEC 60947-1
- [Ithe] courant thermique d'emploi sous enveloppe : 16 A
- durée de vie électrique : 200000 cycles AC-23200000 cycles AC-3600000 cycles AC-15600000 cycles AC-21
- maximum operating rate : 2.5 cyc/mn AC-212.5 cyc/mn AC-232.5 cyc/mn AC-38.333 cyc/mn AC-15
- Courant de court-circuit : 10000 A
- protection contre les courts-circuits : 20 A cartridge fuse, type gG
- [Uimp] tension assignée de tenue aux chocs : 4 kV in isolating function6 kV conforming to IEC 947-1
- Fonctionnement des contacts : À action dépendante
- Ouverture positive : Avec
- raccordement électrique : Captive screw clamp terminals flexible, clamping capacity: 2 x 1.5 mm²Captive screw clamp terminals solid, clamping capacity: 1 x 2.5 mm²
- Endurance mécanique : 1000000 cycle
- Largeur hors tout CAO : 45 mm
- Hauteur hors tout CAO : 45 mm
- Profondeur hors tout CAO : 97 mm
- Poids du produit : 0,17 kg
- Type de produit :
- Commutateur inverseur
- Type de connexion :
- À vis
- Gamme :
- Harmony
- Famille :
- K
- Calibre :
- 20A
- Polarité :
- 3P
- Certification :
- Certifié CE
- Étanchéité :
- IP40
- Garantie :
- 18 mois
- Nombre de positions :
- 3 positions
