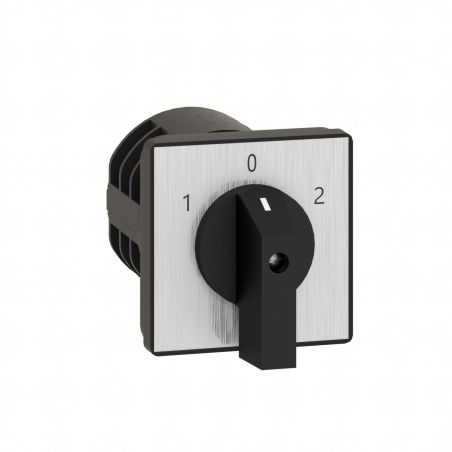

K63H004UP Schneider - Commutateur inverseur à came - 4 pôles 63A- 60° -fixation à vis - Harmony

* Image(s) non contractuelle(s)

Livraison sous 3 à 4 semaines

K63H004UP Schneider - Commutateur inverseur à came - 4 pôles 63A - 60° - fixation à vis - Harmony

160,39 € HT

Réf. fabricant : K63H004UP EAN-13 : 3389110083460 Réf. AE : SCHK63H004UP

Commutateur inverseur à came 4P 63A avec fixation par vis

Commutateur inverseur tripolaire fabriqué par Schneider Electric à installer en façade d'armoire électrique ou sur un boitier étanche.

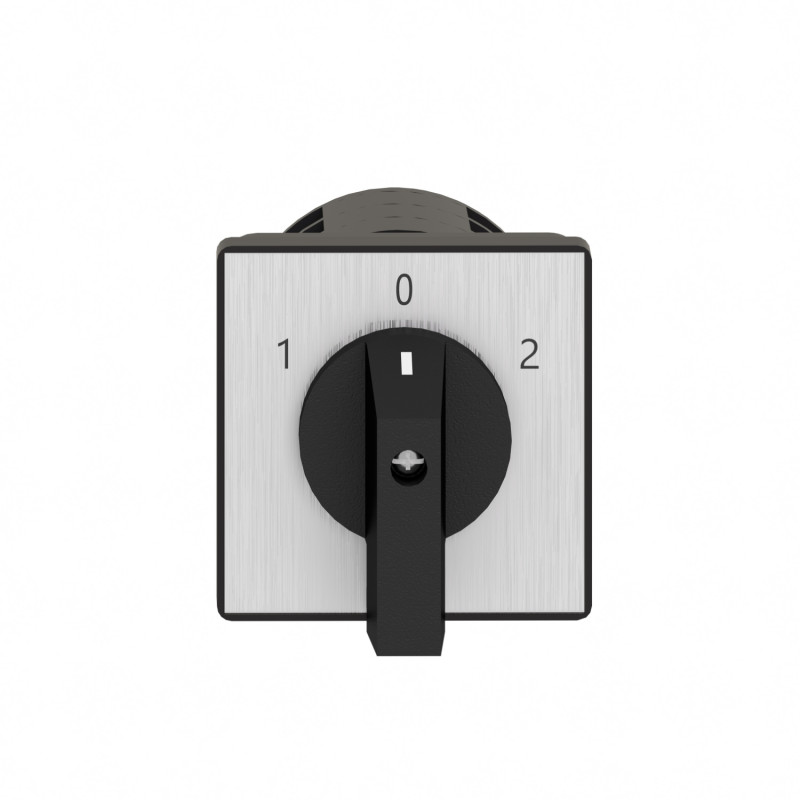

Son plastron de finition extérieur est au format 64x64mm avec marquage 1/0/2.

En cas de casse sa manette à crosse noire longue de 45mm pourra être remplacée par la référence Schneider KAA1H.

Monté sur un boitier étanche il bénéficiera d'un indice de protection d'étanchéité IP65.

Le commutateur inverseur tétrapolaire 4 pôles permet de basculer manuellement l'alimentation électrique d'un circuit à un autre.
Lors de l'actionnement de la manette, les contacts bascules d'une position à une autre.

Position I: Source d'alimentation électrique 1
Position 0: Aucune alimentation
Position II: Source d'alimentation électrique 2

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Commutateur inverseur
Gamme :: Harmony
Famille :: K
Calibre :: 63A
Polarité :: 4P
Certification :: Certifié CE
Étanchéité :: IP40
Garantie :: 18 mois
Nombre de positions :: 3 positions
prix TTC_MKP :: 132
actif_MKP :: 1
Coefficient_MKP :: 1,1
Bestseller :: 0
Merchant center :: F
Fiche technique :: https://www.se.com//fr/fr/product/download-pdf/K63H004UP
PriceObservatory :: 1
Date disponibilité :: 2026-08-04T00:00+0100
Actif AMA-LER-CDI :: 1
Actif Manomano :: 1
Actif Ebay :: 1
Actif Castorama :: 1

Total

160.39 € HT

192.47 € TTC

Créez votre compte PRO et profitez d’avantages exclusifs

Demander un devis pour de plus grandes quantités

Principales Gamme de produits

Harmony K

Type de produit ou équipement

Commutateur à came complet

Nom de composant

K63

[Ith] courant thermique conventionnel

63 A

Emplacement de montage

Façade

Mode de fixation

4 trous

type de tête du contrôleur à came

With front plate 64 x 64 mm

type d'unité de commande

Noir poignée

Cadenassage de la commande rotative

Sans

présentation de l'étiquette

Avec métallisé marquage, 1 - 0 - 2 noir marquage

fonction du commutateur

Commutateur

Rappel

Sans

position 0

Avec position Off

Description des pôles

positions angulaires

Gauche : 0° - 300°Droite : 0° - 60°

Degré de protection IP

IP40 se conformer à IEC 529IP40 se conformer à NF C 20-010

Complémentaires angle de commutation

60 °

[Ui] tension d'isolement

690 V (degré de pollution 3) se conformer à EN 60947-1690 V (pollution degree 3) conforming to IEC 60947-1

Courant de court-circuit

10000 A

protection contre les courts-circuits

80 A cartouche fusible, type gG

[Uimp] tension assignée de tenue aux chocs

6 kV se conformer à EN 947-16 kV conforming to IEC 947-1

Fonctionnement des contacts

À action dépendante

Ouverture positive

Avec

raccordement électrique

Borniers à vis-étrier captives souple, capacité de serrage: 2 x 10 mm²Borniers à vis-étrier captives rigide, capacité de serrage: 2 x 16 mm²

Couple de serrage

2,5 N.m

pouvoir de commutation en mA

20000 mA CC à 140 V 3 contact(s) pour inductive charge (D = 50 ms)20000 mA CC à 48 V 1 contact(s) pour inductive charge (D = 50 ms)20000 mA CC à 95 V 2 contact(s) pour inductive charge (D = 50 ms)30000 mA CC à 120 V 2 contact(s) pour résistive charge (D = 1 ms)30000 mA CC à 180 V 3 contact(s) pour résistive charge (D = 1 ms)30000 mA CC à 60 V 1 contact(s) pour résistive charge (D = 1 ms)55000 mA CC à 30 V 1 contact(s) pour inductive charge (D = 50 ms)55000 mA CC à 60 V 2 contact(s) pour inductive charge (D = 50 ms)55000 mA CC à 90 V 3 contact(s) pour inductive charge (D = 50 ms)63000 mA CC à 140 V 3 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 24 V 1 contact(s) pour inductive charge (D = 50 ms)63000 mA CC à 24 V 1 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 48 V 1 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 48 V 2 contact(s) pour inductive charge (D = 50 ms)63000 mA CC à 48 V 2 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 70 V 3 contact(s) pour inductive charge (D = 50 ms)63000 mA CC à 70 V 3 contact(s) pour résistive charge (D = 1 ms)63000 mA CC à 95 V 2 contact(s) pour résistive charge (D = 1 ms)

Endurance mécanique

300000 cycle

Largeur hors tout CAO

64 mm

Hauteur hors tout CAO

64 mm

Profondeur hors tout CAO

154 mm

Poids du produit

0,68 kg
