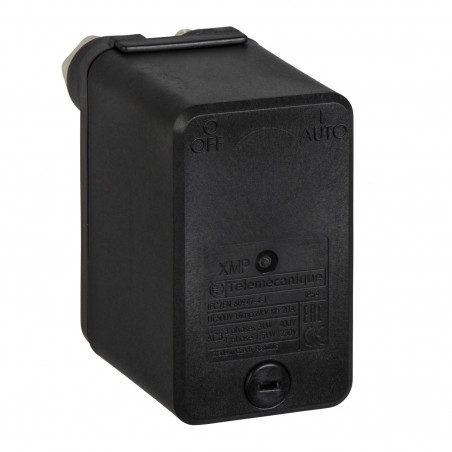

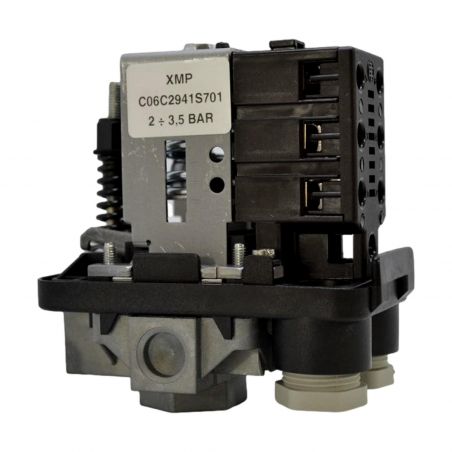

XMPC06C2941S701 Telemecanique Pressostat 230V mono OU 380V triphasé - 0 à 6 bars - étanche IP44
Pressostat pour pression de 0 à 6 bars
Ce contacteur manométrique est fabriqué par Telemecanique membre du groupe Schneider Electric.
Ce pressostat de haute qualité permet la commutation de l'alimentation électrique d'une pompe à eau en fonction d'un seuil de pression haut et d'un seuil de pression bas. Ces deux seuils de pression sont réglables de 0 à 6 bars.
Il peut être alimenté sur un réseau monophasé 230V ou un réseau triphasé 380V.
Il est généralement utilisé avec une pompe et un surpresseur.

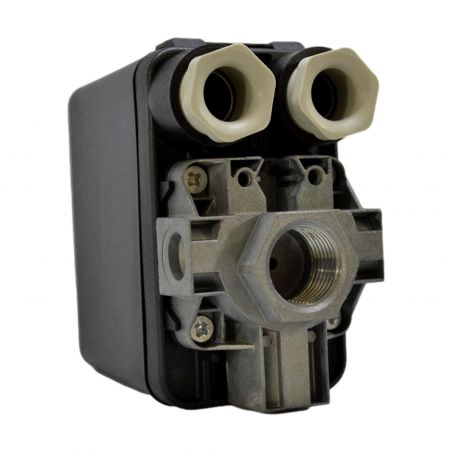

- Raccordement hydraulique 1/2" soit 15/21mm
- Raccordement électrique via 2 presses étoupes à filetage PG16 (inclus)
- Contacts 3NF
- Bornier 4mm² à vis
- Étanchéité IP44
- Livré sans bouchon pour la sortie manomètre (prévoir un manomètre ou un bouchon)

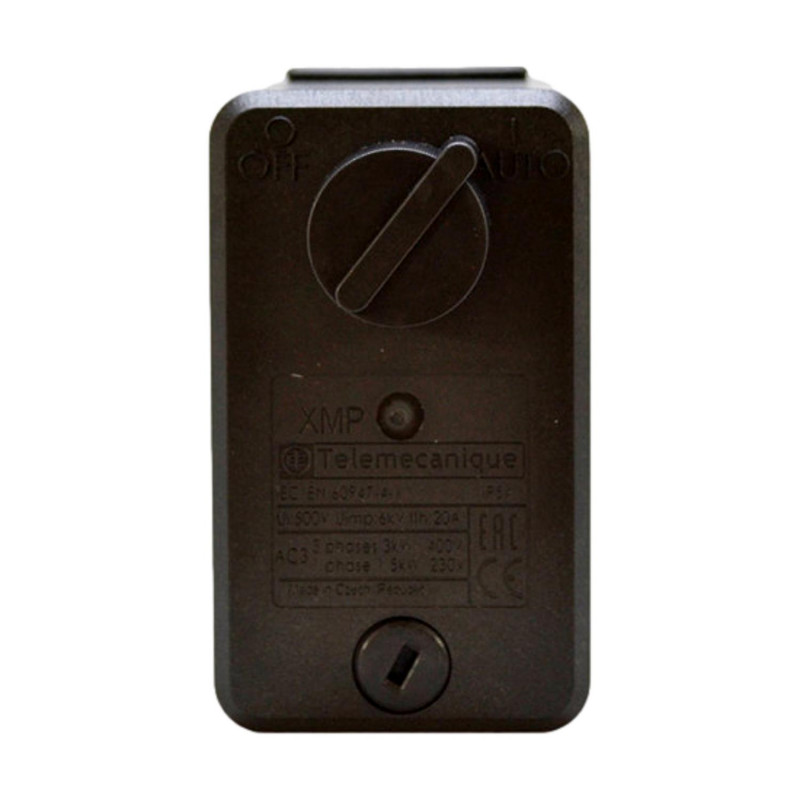

- Bouton tournant ON/OFF
Caractéristiques principales du Pressostat Telemecanique de référence XMPC06C2941S701 :
- Gamme de produits : OsiSense XM
- Capteur de pression : Détecteur de pression électromécanique
- nom du pressostat : XMP
- Pressure rating : 6 bar
- type de raccordement hydraulique : G 1/2 (femelle) se conformer à ISO 228
- fluide contrôlé : Air (0?70 °C)Eau douce (0?70 °C)Eau de mer (0?70 °C)
- entrée de câble : 2 entrées incorporant un presse-étoupe en plastique Pg 16, diamètre extérieur du câble: 12?15 mm se conformer à NF C 68-300
- description des contacts : 3 "O" à action brusque
- Application spécifique du produit : -
- type d'opération de détecteur de pression : Régulation entre 2 seuils
- raccordement électrique : Borniers à vis-étrier, capacité de serrage: minimum : 2 x 4 mm²
- Type de circuit électrique : Circuit de puissance
- type d'écart : Différentiel réglable
- affichage local : Sans
- Vente par quantité indivisible : 1
- Complémentaires plage réglage d'un paramètre inférieur : 0,2?4,8 bar
- plage réglage Point Haut : 1?6 bar
- minimum différentiel possible à faible réglage : 0,8 bar
- minimum différentiel possible à fort réglage : 1,2 bar
- écart maxi réalisable en haut de plage : 4,2 bar
- pression de rupture : 30 bar
- type soupape de décompression : Sans
- Type de commande : Bouton ON/OFF
- type de bornier : 6 bornes
- actionneur pression : Membrane
- matière en contact avec le fluide : Toile recouverte de nitrileAlliage zinc chromé
- Matière du coffret : PA imprégné de fibres de verre
- Position de montage : Toutes positions
- Vitesse de commande maximale : 10 cyc/mn
- précision de répétition : 3,5 %
- [Ui] tension d'isolement : 500 V se conformer à EN/IEC 60947-1
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-1
- résistance maximale entre bornes : 25 M? se conformer à CEI 60255-7 catégorie 325 M? se conformer à NF C 93-050 méthode A
- durée de vie électrique : 1000000 cycle 1,5 kW, cadence de fonctionnement <10 cyc/mn, facteur de charge: 0,4, 400 V CA 3 phases500000 cycle 3 kW, cadence de fonctionnement <10 cyc/mn, facteur de charge: 0,4, 400 V CA 3 phases600000 cycle 1,5 kW, cadence de fonctionnement <10 cyc/mn, facteur de charge: 0,4, 230 V CA 3 phases700000 cycle 2,2 kW, cadence de fonctionnement <10 cyc/mn, facteur de charge: 0,4, 400 V CA 3 phases
- Endurance mécanique : 1000000 cycle
- Réglage : Bouton moleté et écrou
- Description des bornes ISO n°1 : (5-6)NC(1-2)NC(3-4)NC
- Profondeur : 98 mm
- Hauteur : 125 mm
- Largeur : 57 mm
- Type de produit :
- Pressostat
