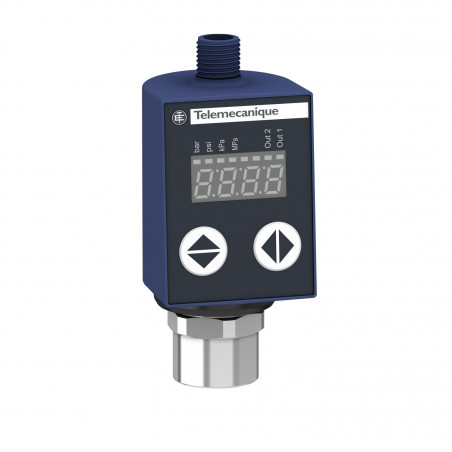

XMLR010G2P05 Telemecanique - Pressostat électronique avec afficheur - 10bar - G 1/4 - 2xPNP M12
198,00 € HT
Réf. fabricant : XMLR010G2P05
EAN-13 : 3389119610551
3389119610551
Réf. AE : SCHXMLR010G2P05
SCHXMLR010G2P05
Le raccordement hydraulique de ce pressostat s'effectue sur un filetage gaz 1/4".
Ce capteur de pression permet le contrôle de pression avec un maximum de 10 bars sur:
- Eau douce de 0 à 80 °C
- Air de -20 à 80 °C
- Huile hydraulique de -20 à 80 °C
- Fluide de réfrigération de -20 à 80 °C
Il est équipé d'une sortie numérique statique PNP et 2 contacts O/F programmables.
Ce pressostat est alimenté en 24Vcc
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Pressostat Telemecanique de référence XMLR010G2P05 :
- Gamme de produits : OsiSense XM
- Type de produit ou équipement : Détecteurs de pression électroniques
- Capteur de pression : Transmetteur de pression
- type d'opération de détecteur de pression : Pressostat avec 2 sorties
- Nom de l'appareil : XMLR
- Pressure rating : 999,74 kPa10 bar
- pression accidentelle maximum permise : 3998,96 kPa4 mPa40 bar
- pression de rupture : 40 bar4 mPa3998,96 kPa
- fluide contrôlé : Eau douce (0?80 °C)Air (-20?80 °C)Huile hydraulique (-20?80 °C)Fluide de réfrigération (-20?80 °C)
- type de raccordement hydraulique : G 1/4 (femelle) se conformer à DIN 3852-Y
- [Us] tension d'alimentation : 24 V CC SELV (limites de tension: 17?33 V)
- Complémentaires Consommation électrique : <= 50 mA
- raccordement électrique : Connecteur mâle M12, 4 broches
- type de signal de sortie : Numérique
- type de sortie numérique : Statique PNP, 2 "O" / "F" programmable
- Courant commuté maximum : 250 mA
- Description des contacts : 2 O/F programmable
- type d'écart : Différentiel fixe
- Chute de tension maximale : 2 V
- plage réglage d'un paramètre supérieur : 0,08?1 mPa79,98?999,74 kPa0,8?10 bar
- plage réglage d'un paramètre inférieur : 49,99?972,16 kPa0,5?9,7 bar0,05?0,97 mPa
- course différentielle minimum : 29,99 kPa30 kPa0,3 bar
- matière en contact avec le fluide : Fluorocarbone FKM (Viton)Inox 316LCéramique
- matière de la face avant : Polyester
- Matière du boîtier : Inox 316LPolyacrylamide
- position de montage : Toutes positions, mais la mesure peu être erronée en cas de montage tête en bas
- Type de protection : Protection surtensionProtection contre les surchargesProtection contre les courts-circuitsInversion polarité
- temps de réponse de la sortie : <= 5 ms pour sortie numérique
- switching output time delay : 0?50 s par étapes d'1 seconde
- Type d'afficheur : 4 digits 7 segments
- Signalisation locale : pourvoyant allumé quand la sortie est actionnée 2 LEDs (jaune)
- temps de réponse de l'affichage : FAST 50 msNormal 200 msLent 600 ms
- retard à la disponibilité maxi : 300 ms
- overall accuracy : <= 1 % de l'échelle de mesure
- Précision de mesure sur la sortie de commutation : <= 0,6% de la plage de mesure
- Précision de répétition : <= 0,2 % de l'échelle de mesure
- Dérive de la sensibilité : +/- 0,03 % de l'échelle de mesure/°C
- dérive du point zéro : +/- 0,1 % de l'échelle de mesure/°C
- Précision de l?affichage : <= 1 % de l'échelle de mesure
- Endurance mécanique : 10000000 cycle
- Profondeur : 42 mm
- Hauteur : 93 mm
- Largeur : 41 mm
- Poids du produit : 0,19 kg
- [Uimp] tension assignée de tenue aux chocs : 0,5 kV CC
- compatibilité électromagnétique : Perturbation liée aux champs électromagnétiques: 10 V/m 80...2000 MHz se conformer à EN/IEC 61000-4-3Immunité aux perturbations RF transmises par conduction: 10 V 0,15 à 80 MHz se conformer à EN/IEC 61000-4-6Test d?immunité aux surtensions: 1 kV se conformer à EN/IEC 61000-4-5Test d'immunité aux transitoires électriques rapides: 2 kV se conformer à EN/IEC 61000-4-4Test d'immunité aux décharges électrostatiques: 8 kV air, 4 kV contact se conformer à EN/CEI 61000-4-2
- Type de produit :
- Pressostat
