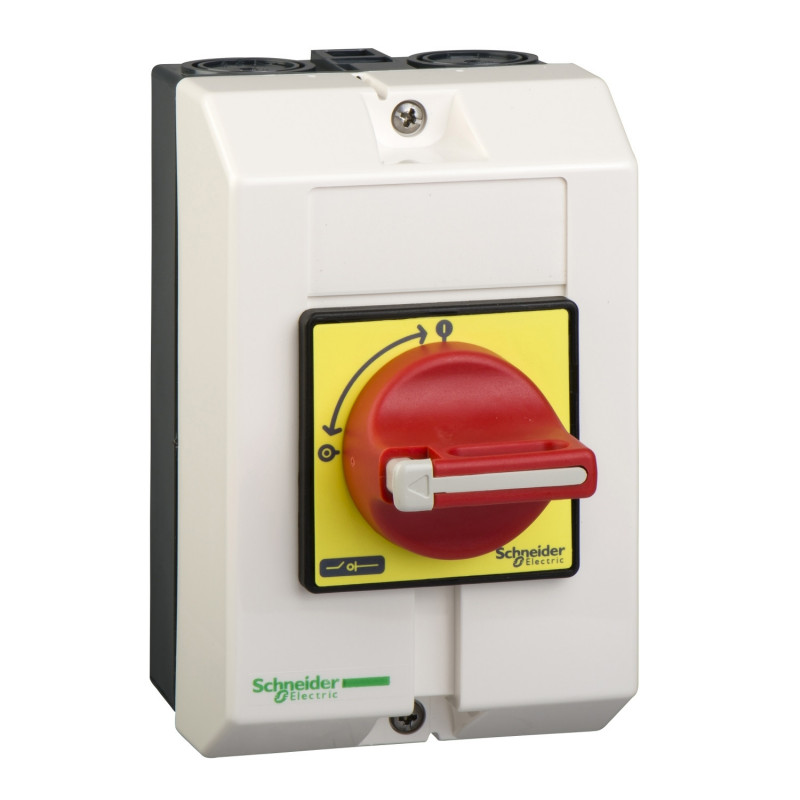

VCF02GE Schneider - Coffret interrupteur sectionneur 3P 10A - Étanche IP65 - TeSys Vario VCF
25,00 € HT
Réf. fabricant : VCF02GE
EAN-13 : 3389110194043
Réf. AE : SCHVCF02GE
Interrupteur sectionneur 3P 10A en coffret
Ce coffret interrupteur sectionneur TeSys Vario VCF de chez Schneider Electric permet la coupure de proximité sur une machine outils ou un moteur électrique asynchrone.
Bien qu'équipé de 3P ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.
Ce coffret est étanche IP65 il peut être installé en extérieur ou exposé à de fortes projection d'eau.
Cet interrupteur sectionneur présente les aptitudes au sectionnement suivantes:
- Puissance du moteur monophasé 220V: 2,2kW maximum
- Puissance du moteur triphasé 380V: 4kW maximum
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique correctement calibrée.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Coffret inter sectionneur Schneider de référence VCF02GE :
- Gamme : TeSys
- Nom du produit : TeSys VARIO
- Nom de l'appareil : VCF
- Type de produit ou équipement : Interrupteur-sectionneur d'arrêt d'urgence intégré
- niveau de performance : Hautes performances
- Description des pôles : 3P
- Type de commande : Poignée rotative
- Couleur de poignée : Rouge
- Couleur du plastron de la commande : Jaune
- cadenas de poignée rotative : 1 à 3 cadenas 4?8 mm
- Complémentaires Marquage : 0 - 1
- [Ue] tension assignée d'emploi : 690 V CA
- [Uimp] tension assignée de tenue aux chocs : 8 kV
- [Ithe] conventional enclosed thermal current : 10 A
- [Ie] courant assigné d'emploi : 8,1 A (AC-23A) à 400 V
- puissance assignée d'emploi en W : 4 kW à 400 V (AC-23)3 kW à 400 V (AC-3)
- Classe de service intermittent : 30
- Making capacity ( I rms) : 120 A à 400 V AC-21A120 A à 400 V AC-22A120 A à 400 V AC-23A
- [Icm] pouvoir assigné de fermeture en court-circuit : 1 kA à 400 V au Ipeak
- [Icw] rated short-time withstand Rms current : 300 A à 400 V durée: 1 s
- courant nominal de court-circuit conditionnel : 10 kA à 400 V - fusible associé 12 A aM10 kA à 400 V - fusible associé 12 A gG
- pouvoir de coupure : 120 A à 400 V (AC-21A)120 A à 400 V (AC-22A)120 A à 400 V (AC-23A)
- Endurance mécanique : 100000 cycle
- durée de vie électrique : 100000 cycle AC-2130000 cycle DC-1 à 5
- Caractéristique d'environnement : Standard
- Aptitude au sectionnement : Oui
- mode de raccordement : Borniers à vis-étrier câble 10 mm² - rigidité du câble: rigideBorniers à vis-étrier câble 6 mm² - rigidité du câble: souple - avec embout
- Couple de serrage : 2,1 N.m - sur borniers à vis-étrier
- tenue au feu : 960 °C se conformer à IEC 60595-2-1
- handle front plate dimension : 60 x 60 mm
- Hauteur : 146 mm
- Largeur : 90 mm
- Profondeur : 131 mm
- Poids du produit : 0,5 kg
- Type de produit :
- Coffret inter sectionneur
- Gamme :
- TeSys
- Famille :
- Vario
- Calibre :
- 10A
- Polarité :
- 3P
- Étanchéité :
- IP65
- Cadenassable :
- Oui
- Garantie :
- 18 mois
