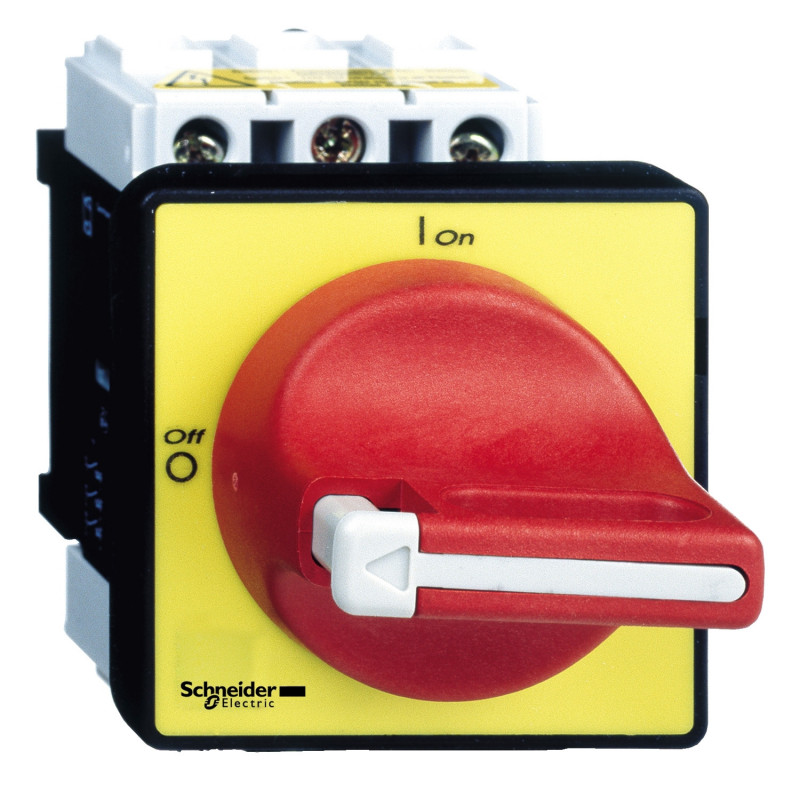

VCF1 Schneider - Interrupteur sectionneur 3P 32A - Montage sur porte - Poignée cadenassable rouge - TeSys Vario VCF
22,24 € HT
Réf. fabricant : VCF1
EAN-13 : 3389110449365
Réf. AE : SCHVCF1
Interrupteur sectionneur 32A fixation à vis sur porte
Cet interrupteur sectionneur Schneider Electric permet la coupure en charge d'un moteur électrique asynchrone monophasé ou triphasé.
Il se fixe sur une porte d'armoire électrique à l'aide de 4 vis dissimulées derrière le plastron jaune 60x60.
Installé sur une porte de coffret étanche, cet inter sectionneur est étanche IP65.
Bien qu'équipé de 3P ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.
Le sectionneur est cadenassable pour interdire la mise en route du moteur pendant la maintenance.
L'interrupteur sectionneur TeSys Vario VCF 32A permet la coupure en charge les moteurs électriques selon le type de réseau les puissances maximales suivantes:
- Puissance maximale du moteur sur réseau monophasé 220V: 4kW
- Puissance maximale du moteur sur réseau triphasé 380V: 7,5kW
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Inter sectionneur montage sur porte Schneider de référence VCF1 :
- Gamme : TeSys
- Nom du produit : TeSys VARIO
- Nom de l'appareil : VCF
- Type de produit : Interrupteur-sectionneur d'arrêt d'urgence
- Complémentaires Composition de l'appareil : Interrupteur-sectionneurPoignée
- Mounting Support : Poignée: porteInterrupteur: porte
- Mounting Method : Par 4 vis pour poignée
- Performance Level : Hautes performances
- Nombre de pôles : 3P
- Type et composition du contact : 3 "F"
- [Ue] IEC Rated Operational Voltage : 690 V AC 50/60 Hz
- IEC Rated Operational Power in W : 11 kW à 500 V (AC-23A)15 kW à 690 V (AC-23A)7,5 kW à 500 V (AC-3)7,5 kW à 690 V (AC-3)1,5 kW à 230...240 V (AC-3)5,5 kW à 230...240 V (AC-23A)11 kW à 400...415 V (AC-23A)7,5 kW à 400...415 V (AC-3)
- [Ie] Rated Operational Current : 21,8 A AC-23 Ue: 400 V
- [Ith] Conventional Free Air Thermal Current : 32 A
- [Ithe] Conventional Enclosed Thermal Current : 25 A
- Making Capacity ( I Rms) : 320 A à 400 V AC-21A320 A à 400 V AC-22A320 A à 400 V AC-23A
- Breaking Capacity : 250 A à 400 V (AC-21A)250 A à 400 V (AC-22A)250 A à 400 V (AC-23A)
- Rated Conditional Short Circuit Current : 10 kA à 400 V - fusible associé 35 A aM10 kA à 400 V - fusible associé 35 A gG
- [Icm] Rated Short Circuit Making Capacity : 1 kA à 400 V au Ipeak
- [Icw] Rated Short Time Withstand Current : 384 A à 400 V durée: 1 s
- [Uimp] Rated Impulse Withstand Voltage : 8 kV
- Suitability for Isolation : Oui
- Type de réseau : CCCA
- Intermittent Duty Class : 30
- Type de contrôle : Poignée rotative
- Rotary Handle Mounting Style : Directe
- Handle Color : Rouge
- Handle Front Plate Color : Jaune
- Rotary Handle Padlocking : 1 à 3 cadenas 4?8 mm
- Marquage : 0 - 1
- Durabilité mécanique : 100000 cycle
- Electrical Durability : 100000 cycle AC-2130000 cycle DC-1 à 5
- IEC Terminal Connection : Power circuit: screw clamp terminals10 mm² - solidCircuit de puissance: borniers à vis-étrier câble 6 mm² - rigidité du câble: souple - avec embout
- Tightening Torque : Circuit de puissance: 2,1 N.m - sur borniers à vis-étrier
- Base Dimension : 60 x 60 mm
- Hauteur : 74 mm
- Largeur : 60 mm
- Poids du produit : 0,25 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Inter sectionneur de porte
- Gamme :
- TeSys
- Famille :
- Vario
- Calibre :
- 32A
- Polarité :
- 3P
- Étanchéité :
- IP65
- Cadenassable :
- Oui
- Garantie :
- 18 mois
