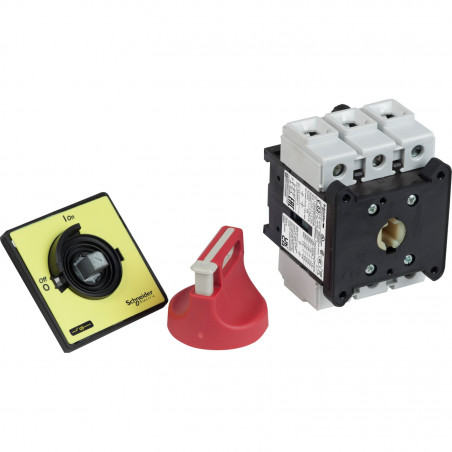

VCF3 Schneider - Interrupteur sectionneur 3P 63A - Montage sur porte - Poignée cadenassable rouge - TeSys Vario VCF
35,79 € HT
Réf. fabricant : VCF3
EAN-13 : 3389110165999
Réf. AE : SCHVCF3
Interrupteur sectionneur 63A fixation à vis sur porte
Cet interrupteur sectionneur Schneider Electric permet la coupure en charge d'un moteur électrique asynchrone monophasé ou triphasé.
Il se fixe sur une porte d'armoire électrique à l'aide de 4 vis dissimulées derrière le plastron jaune 60x60.
Installé sur une porte de coffret étanche, cet inter sectionneur est étanche IP65.
Bien qu'équipé de 3P ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.
Le sectionneur est cadenassable pour interdire la mise en route du moteur pendant la maintenance.
L'interrupteur sectionneur TeSys Vario VCF 63A permet la coupure en charge les moteurs électriques selon le type de réseau les puissances maximales suivantes:
- Puissance maximale du moteur sur réseau monophasé 220V: 11kW
- Puissance maximale du moteur sur réseau triphasé 380V: 18,5kW
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Inter sectionneur montage sur porte Schneider de référence VCF3 :
- Gamme : TeSys
- Nom du produit : TeSys VARIO
- Nom de l'appareil : VCF
- Type de produit : Interrupteur-sectionneur d'arrêt d'urgence
- Complémentaires Composition de l'appareil : Interrupteur-sectionneurPoignée
- Mounting Support : Poignée: porteInterrupteur: porte
- Mounting Method : Par 4 vis pour poignée
- Performance Level : Hautes performances
- Nombre de pôles : 3P
- Type et composition du contact : 3 "F"
- [Ue] IEC Rated Operational Voltage : 690 V AC 50/60 Hz
- IEC Rated Operational Power in W : 11 kW à 230...240 V (AC-3)22 kW à 500 V (AC-3)22 kW at 690 V (AC-23A)30 kW à 500 V (AC-23A)18,5 kW à 400...415 V (AC-3)18,5 kW à 690 V (AC-3)15 kW à 230...240 V (AC-23A)22 kW à 400...415 V (AC-23A)
- [Ie] Rated Operational Current : 41,5 A AC-23 Ue: 400 V
- [Ith] Conventional Free Air Thermal Current : 63 A
- [Ithe] Conventional Enclosed Thermal Current : 50 A
- Making Capacity ( I Rms) : 630 A à 400 V AC-21A630 A à 400 V AC-22A630 A à 400 V AC-23A
- Breaking Capacity : 500 A à 400 V (AC-21A)500 A à 400 V (AC-22A)500 A à 400 V (AC-23A)
- Rated Conditional Short Circuit Current : 10 kA à 400 V - fusible associé 63 A aM10 kA à 400 V - fusible associé 63 A gG
- [Icm] Rated Short Circuit Making Capacity : 2,1 kA à 400 V au Ipeak
- [Icw] Rated Short Time Withstand Current : 756 A à 400 V durée: 1 s
- [Uimp] Rated Impulse Withstand Voltage : 8 kV
- Suitability for Isolation : Oui
- Type de réseau : CCCA
- Intermittent Duty Class : 30
- Type de contrôle : Poignée rotative
- Rotary Handle Mounting Style : Directe
- Handle Color : Rouge
- Handle Front Plate Color : Jaune
- Rotary Handle Padlocking : 1 à 3 cadenas 4?8 mm
- Marquage : 0 - 1
- Durabilité mécanique : 30000 cycle
- Electrical Durability : 30000 cycles AC-2130000 cycle DC-1 à 5
- IEC Terminal Connection : Circuit de puissance: borniers à vis-étrier câble 25 mm² - rigidité du câble: rigideCircuit de puissance: borniers à vis-étrier câble 16 mm² - rigidité du câble: souple - avec embout
- Tightening Torque : Circuit de puissance: 4 N.m - sur borniers à vis-étrier
- Base Dimension : 60 x 60 mm
- Hauteur : 83 mm
- Largeur : 60 mm
- Poids du produit : 0,56 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Inter sectionneur de porte
- Gamme :
- TeSys
- Famille :
- Vario
- Calibre :
- 63A
- Polarité :
- 3P
- Étanchéité :
- IP65
- Cadenassable :
- Oui
- Garantie :
- 18 mois
