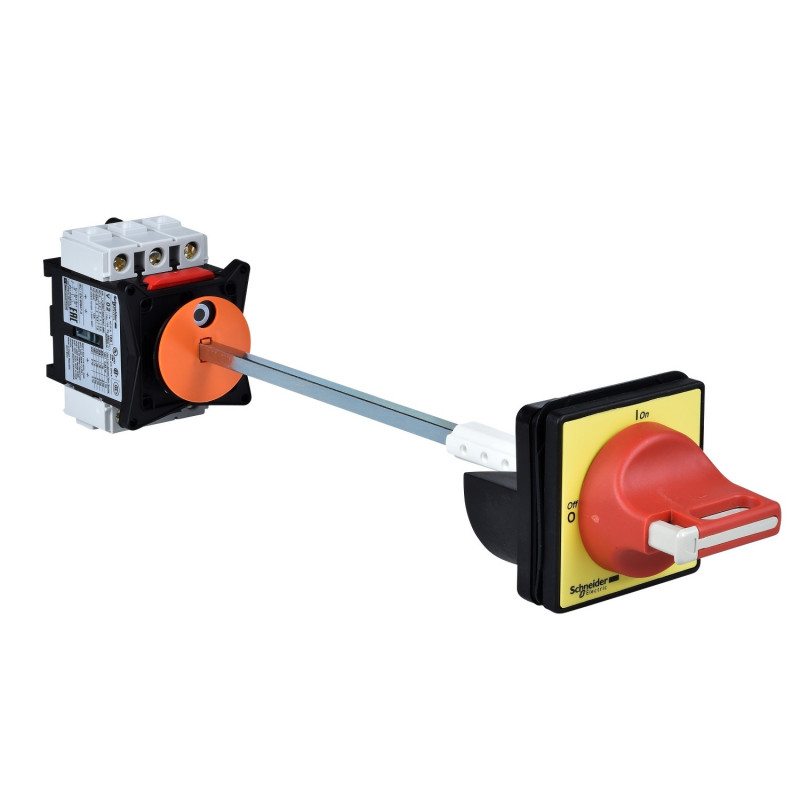

VCCD01 Schneider - Inter sectionneur 3P 20A - Montage rail DIN + Poignée sur porte trou Ø22,5 - TeSys Vario VCCD
29,27 € HT
Réf. fabricant : VCCD01
EAN-13 : 3389110759785
Réf. AE : SCHVCCD01
Interrupteur sectionneur 20A montage fond d'armoire + poignée sur porte fixation type boutonnerie Ø22,5mm
Cet interrupteur sectionneur Schneider Electric permet la coupure en charge d'un moteur électrique asynchrone monophasé ou triphasé.
Le sectionneur se fixe en fond d'armoire sur un rail DIN. La poignée rouge cadenassable se fixe sur une porte d'armoire par un système de fixation sur trou Ø22,5 similaire à toute la boutonnerie Schneider. Plastron de finition jaune 60x60mm.
Le sectionneur et la commande frontale rouge sont reliée par un axe de longueur 300/330mm recoupable.
Installé sur une porte de coffret étanche, cet inter sectionneur est étanche IP65.
Bien qu'équipé de 3P ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.
Le sectionneur est cadenassable pour interdire la mise en route du moteur pendant la maintenance.
L'interrupteur sectionneur TeSys Vario VCCD01 20A permet la coupure en charge les moteurs électriques selon le type de réseau les puissances maximales suivantes:
- Puissance maximale du moteur sur réseau monophasé 220V: 3kW
- Puissance maximale du moteur sur réseau triphasé 380V: 4kW
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Inter sectionneur de porte Schneider de référence VCCD01 :
- Gamme : TeSys
- Nom du produit : TeSys VARIO
- Nom de l'appareil : VCCD
- Type de produit : Interrupteur-sectionneur d'arrêt d'urgence
- Complémentaires Composition de l'appareil : Interrupteur-sectionneurExtension d'axePoignée
- Mounting Support : Poignée: porteInterrupteur: rail symétriqueInterrupteur: platine
- Mounting Method : Trou avec 22,5 mm pour poignéePar clips pour interrupteurPar vis pour interrupteur
- Performance Level : Hautes performances
- Nombre de pôles : 3P
- Type et composition du contact : 3 "F"
- [Ue] IEC Rated Operational Voltage : 690 V AC 50/60 Hz
- IEC Rated Operational Power in W : 11 kW à 690 V (AC-23A)3 kW à 230...240 V (AC-3)4 kW à 400...415 V (AC-3)5,5 kW à 500 V (AC-3)7,5 kW à 500 V (AC-23A)7,5 kW à 690 V (AC-3)4 kW à 230...240 V (AC-23A)5,5 kW à 400...415 V (AC-23A)
- [Ie] Rated Operational Current : 11 A AC-23 Ue: 400 V
- [Ith] Conventional Free Air Thermal Current : 20 A
- [Ithe] Conventional Enclosed Thermal Current : 16 A
- Making Capacity ( I Rms) : 200 A à 400 V AC-21A200 A à 400 V AC-22A200 A à 400 V AC-23A
- Breaking Capacity : 200 A à 400 V (AC-21A)200 A à 400 V (AC-22A)200 A à 400 V (AC-23A)
- Rated Conditional Short Circuit Current : 10 kA à 400 V - fusible associé 20 A aM10 kA à 400 V - fusible associé 20 A gG
- [Icm] Rated Short Circuit Making Capacity : 1 kA à 400 V au Ipeak
- [Icw] Rated Short Time Withstand Current : 300 A à 400 V durée: 1 s
- [Uimp] Rated Impulse Withstand Voltage : 8 kV
- Suitability for Isolation : Oui
- Type de réseau : CCCA
- Intermittent Duty Class : 30
- Type de contrôle : Poignée rotative
- Rotary Handle Mounting Style : Prolongé
- Handle Color : Rouge
- Handle Front Plate Color : Jaune
- Rotary Handle Padlocking : 1 à 3 cadenas 4?8 mm
- Marquage : 0 - 1
- Durabilité mécanique : 100000 cycle
- Electrical Durability : 100000 cycle AC-2130000 cycle DC-1 à 5
- IEC Terminal Connection : Power circuit: screw clamp terminals10 mm² - solidCircuit de puissance: borniers à vis-étrier câble 6 mm² - rigidité du câble: souple - avec embout
- Tightening Torque : Circuit de puissance: 2,1 N.m - sur borniers à vis-étrier
- Base Dimension : 60 x 60 mm
- Hauteur : 74 mm
- Largeur : 60 mm
- Poids du produit : 0,392 kg
- Type de produit :
- Inter sectionneur de porte
- Gamme :
- TeSys
- Famille :
- Vario
- Calibre :
- 20A
- Polarité :
- 3P
- Étanchéité :
- IP65
- Cadenassable :
- Oui
- Garantie :
- 18 mois
