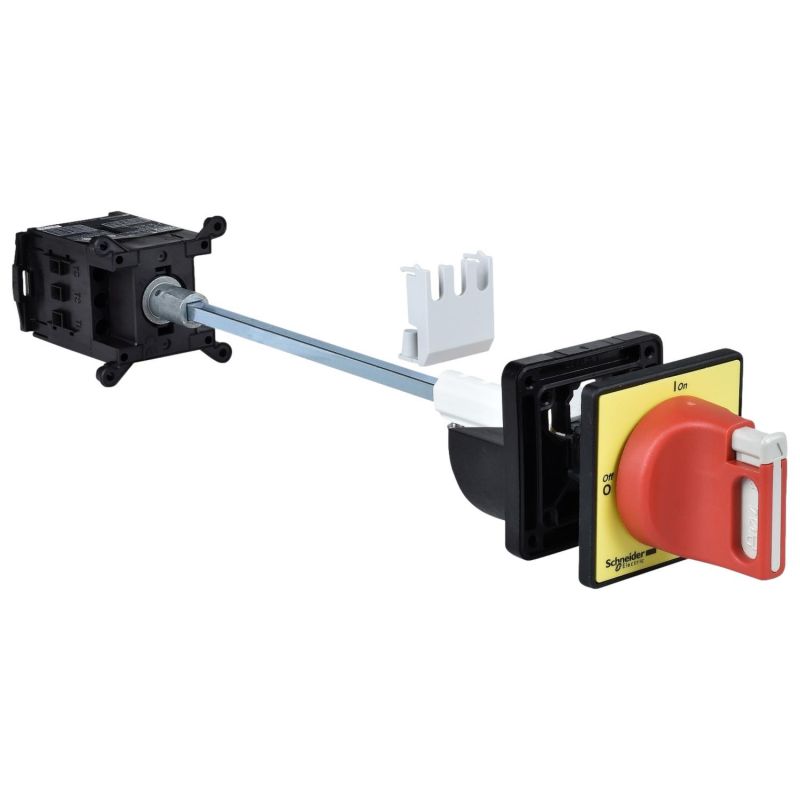

VCCDN12 Schneider - Inter sectionneur 3P 12A - Montage rail DIN + Poignée sur porte trou Ø22,5 - TeSys Vario VCCDN

Schneider
21,46 € HT
Réf. fabricant : VCCDN12 EAN-13 : 3389110759938 3389110759938 Réf. AE : SCHVCCDN12 SCHVCCDN12

Interrupteur sectionneur 12A montage fond d'armoire + poignée sur porte fixation type boutonnerie Ø22,5mm

Cet interrupteur sectionneur Schneider Electric permet la coupure en charge d'un moteur électrique asynchrone monophasé ou triphasé.

Le sectionneur se fixe en fond d'armoire sur un rail DIN. La poignée rouge cadenassable se fixe sur une porte d'armoire par un système de fixation sur trou Ø22,5 similaire à toute la boutonnerie Schneider. Plastron de finition jaune 60x60mm.

Le sectionneur et la commande frontale rouge sont reliée par un axe de longueur 300/330mm recoupable.

Installé sur une porte de coffret étanche, cet inter sectionneur est étanche IP65.

Bien qu'équipé de 3P ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.

Le sectionneur est cadenassable pour interdire la mise en route du moteur pendant la maintenance.

L'interrupteur sectionneur TeSys Vario VCCDN12 12A permet la coupure en charge les moteurs électriques selon le type de réseau les puissances maximales suivantes:

  • Puissance maximale du moteur sur réseau monophasé 220V: 1,5kW
  • Puissance maximale du moteur sur réseau triphasé 380V: 3kW

ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.

Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Inter sectionneur de porte
Gamme :
TeSys
Famille :
Vario
Calibre :
12A
Polarité :
3P
Étanchéité :
IP65
Cadenassable :
Oui
Garantie :
18 mois
prix TTC_MKP :
33,475
actif_MKP :
1
Coefficient_MKP :
1,3
Total
21.46 € HT
25.75 € TTC

Caractéristiques principales de l'Inter sectionneur de porte Schneider de référence VCCDN12 :

  • Gamme : TeSys
  • Nom du produit : TeSys Mini-VARIO
  • Nom de l'appareil : VCCDN
  • Type de produit ou équipement : Interrupteur-sectionneur d'arrêt d'urgence
  • niveau de performance : Standard
  • Description des pôles : 3P
  • Description des contacts : 3 "F"
  • Type de réseau : CACC
  • Type de commande : Poignée rotative
  • Style de montage de la commande rotative : Prolongé
  • Couleur de poignée : Rouge
  • Couleur du plastron de la commande : Jaune
  • cadenas de poignée rotative : 1 to 3 padlocks 4?8 mm
  • Complémentaires Marquage : 0 - 1
  • Support de montage : Poignée: porteInterrupteur: rail symétrique
  • mode de fixation : Trou avec 22,5 mm pour poignéePar clips pour interrupteur
  • [Ue] tension assignée d'emploi : 690 V CA 50/60 Hz
  • [Uimp] tension assignée de tenue aux chocs : 6 kV
  • [Ith] courant thermique conventionnel : 12 A
  • [Ithe] courant thermique d'emploi sous enveloppe : 10 A
  • [Ie] courant assigné d'emploi : 8,1 A (AC-23) à 400 V
  • puissance assignée d'emploi en W : 3 kW à 230...240 V (AC-23A)4 kW à 400...415 V (AC-23A)5,5 kW à 500 V (AC-23A)7,5 kW à 690 V (AC-23A)1,5 kW à 230...240 V (AC-3)3 kW à 400...415 V (AC-3)4 kW à 500 V (AC-3)4 kW à 690 V (AC-3)
  • Classe de service intermittent : 30
  • Making capacity ( I Rms) : 120 A à 400 V AC-21A120 A à 400 V AC-22A120 A à 400 V AC-23A
  • [Icm] pouvoir assigné de fermeture en court-circuit : 0,5 kA à 400 V au Ipeak
  • [Icw] rated short-time withstand Rms current : 140 A à 400 V durée: 1 s
  • courant nominal de court-circuit conditionnel : 6 kA à 400 V - fusible associé 12 A aM6 kA à 400 V - fusible associé 12 A gG
  • pouvoir de coupure : 120 kA à 400 V (AC-21A)120 kA à 400 V (AC-22A)120 kA à 400 V (AC-23A)
  • Composition de l'appareil : Interrupteur-sectionneurPoignéeExtension d'axe
  • Endurance mécanique : 50000 cycle
  • durée de vie électrique : 30000 cycle DC-1 à 550000 cycle AC-21
  • Aptitude au sectionnement : Oui
  • mode de raccordement : Circuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: souple - avec emboutCircuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: rigide
  • Couple de serrage : Circuit de puissance: 0,7 N.m - sur borniers à vis-étrier
  • handle front plate dimension : 60 x 60 mm
  • Hauteur : 60 mm
  • Largeur : 60 mm
  • Poids du produit : 0,334 kg
