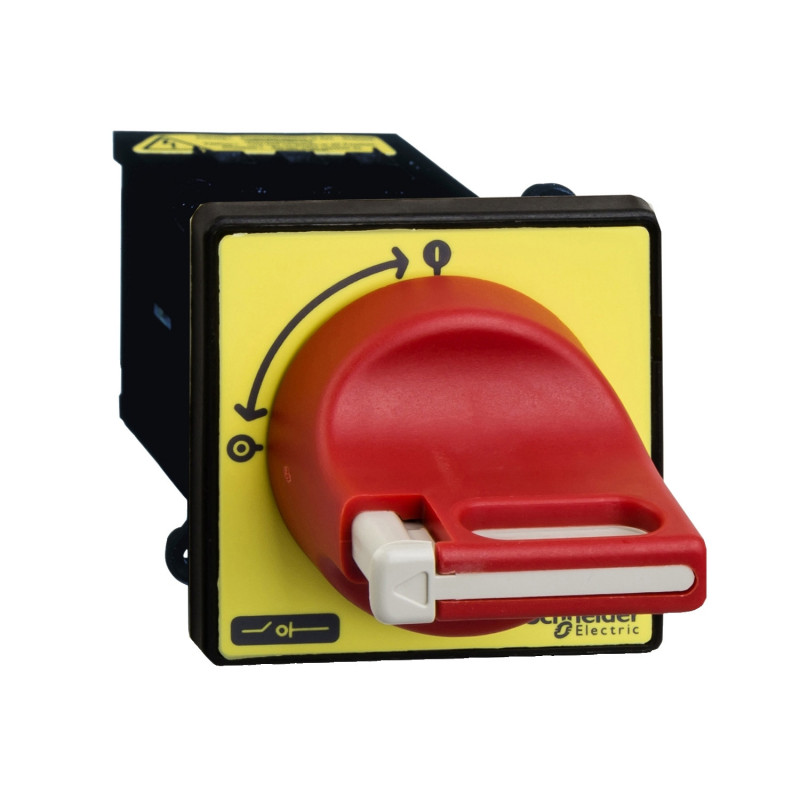

VCDN20 Schneider - Interrupteur sectionneur 3P 20A - Montage sur porte - Poignée cadenassable - TeSys Vario VCDN
Interrupteur sectionneur 20A montage direct sur porte avec trou Ø22,5mm
Cet interrupteur sectionneur Schneider Electric permet la coupure en charge d'un moteur électrique asynchrone monophasé ou triphasé.
Le sectionneur se fixe directement sur une porte d'armoire par un système de fixation sur trou Ø22,5 similaire à toute la boutonnerie Schneider. Plastron de finition jaune 60x60mm.
Installé sur une porte de coffret étanche, cet inter sectionneur est étanche IP65.
Bien qu'équipé de 3P ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.
Le sectionneur est cadenassable pour interdire la mise en route du moteur pendant la maintenance.
L'interrupteur sectionneur TeSys Vario VCDN20 20A permet la coupure en charge les moteurs électriques selon le type de réseau les puissances maximales suivantes:
- Puissance maximale du moteur sur réseau monophasé 220V: 3kW
- Puissance maximale du moteur sur réseau triphasé 380V: 4kW
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.
Caractéristiques principales de l'Inter sectionneur de porte Schneider de référence VCDN20 :
- Gamme : TeSys
- Nom du produit : TeSys Mini-VARIO
- Nom de l'appareil : VCDN
- Type de produit ou équipement : Interrupteur-sectionneur d'arrêt d'urgence
- niveau de performance : Standard
- Description des pôles : 3P
- Description des contacts : 3 "F"
- Type de réseau : CCCA
- Type de commande : Poignée rotative
- Style de montage de la commande rotative : Directe
- Couleur de poignée : Rouge
- Couleur du plastron de la commande : Jaune
- cadenas de poignée rotative : 1 à 3 cadenas 4?8 mm
- Complémentaires Marquage : 0 - 1
- Support de montage : Poignée: porteInterrupteur: porte
- mode de fixation : Trou avec 22,5 mm pour poignée
- [Ith] courant thermique conventionnel : 20 A
- [Ithe] courant thermique d'emploi sous enveloppe : 16 A
- [Ie] courant assigné d'emploi : 11 A (AC-23) à 400 V
- puissance assignée d'emploi en W : 4 kW à 230...240 V (AC-23A)5,5 kW à 400...415 V (AC-23A)7,5 kW à 500 V (AC-23A)11 kW à 690 V (AC-23A)3 kW à 230...240 V (AC-3)4 kW à 400...415 V (AC-3)5,5 kW à 500 V (AC-3)5,5 kW à 690 V (AC-3)
- Classe de service intermittent : 30
- Making capacity ( I Rms) : 200 A à 400 V AC-21A200 A à 400 V AC-22A200 A à 400 V AC-23A
- [Icm] pouvoir assigné de fermeture en court-circuit : 0,5 kA à 400 V au Ipeak
- [Icw] rated short-time withstand Rms current : 140 A à 400 V durée: 1 s
- courant nominal de court-circuit conditionnel : 6 kA à 400 V - fusible associé 20 A aM6 kA à 400 V - fusible associé 20 A gG
- pouvoir de coupure : 200 kA à 400 V (AC-21A)200 kA à 400 V (AC-22A)200 kA à 400 V (AC-23A)
- Composition de l'appareil : PoignéeInterrupteur-sectionneur
- Endurance mécanique : 50000 cycle
- durée de vie électrique : 30000 cycle DC-1 à 550000 cycle AC-21
- Aptitude au sectionnement : Oui
- mode de raccordement : Circuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: souple - avec emboutCircuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: rigide
- Couple de serrage : Circuit de puissance: 0,7 N.m - sur borniers à vis-étrier
- handle front plate dimension : 60 x 60 mm
- Hauteur : 60 mm
- Largeur : 60 mm
- Poids du produit : 0,177 kg
- Type de produit :
- Inter sectionneur de porte
- Gamme :
- TeSys
- Famille :
- Vario
- Calibre :
- 20A
- Polarité :
- 3P
- Étanchéité :
- IP65
- Cadenassable :
- Oui
- Garantie :
- 18 mois
