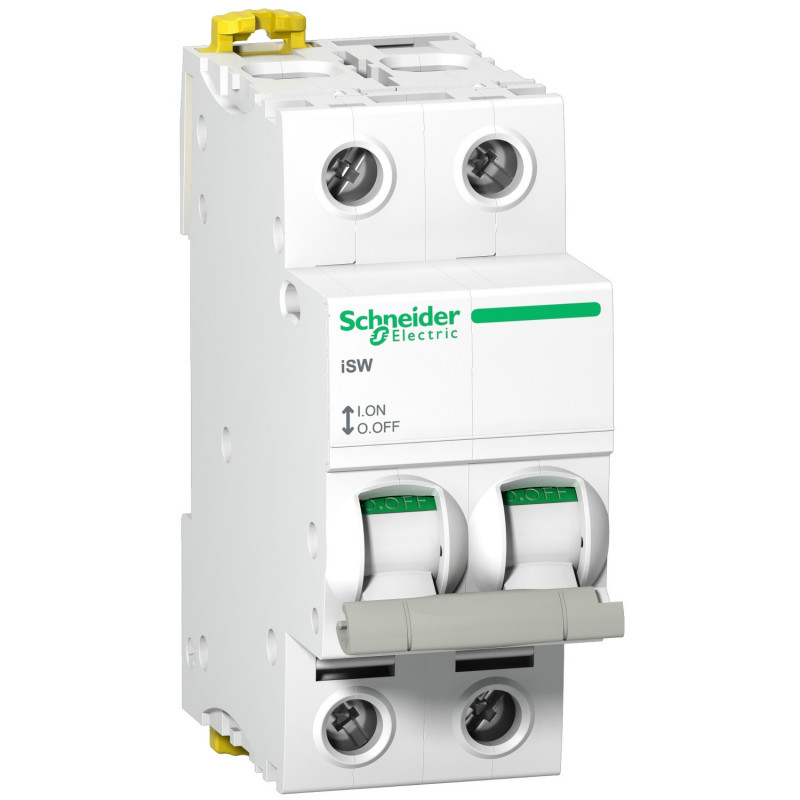

A9S65291 Schneider - Interrupteur sectionneur bipolaire 2P 100A - Acti9 iSW
21,00 € HT
Réf. fabricant : A9S65291
EAN-13 : 3606480531132
3606480531132
Réf. AE : SCHA9S65291
SCHA9S65291
Inter sectionneur modulaire 2P 100A 2 modules
Cet interrupteur sectionneur bipolaire de tête se place en tête de tableau électrique, il permet d'assurer la coupure générale du tableau.
Il n'est pas compatible avec une bobine MX ou une bobine MN, il faut pour cela choisir un interrupteur sectionneur à déclenchement.
Ce sectionneur peut être accouplé à un Auxiliaire iOF monté à sa gauche pour transmettre l'état de sa position "Ouvert" ou "Fermé".
- Fixation sur rail DIN
- 2 modules
- Calibre 100A
- Compatible auxiliaire A9A26924
- Bornes à vis permettant de recevoir des câble section 50mm² en fil rigide ou 35mm² en fil souple avec embout de câblage.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Inter sectionneur modulaire Schneider de référence A9S65291 :
- Gamme : Acti 9
- Nom du produit : Acti 9 iSW
- Type de produit ou équipement : Interrupteur-sectionneur
- Nom de l'appareil : ISW
- Application : IsolationContrôle
- Description des pôles : 2P
- Catégorie d'emploi : AC-22A
- Aptitude au sectionnement : Yes
- Complémentaires [Ie] courant assigné d'emploi : 100 A à 415 V CA 50/60 Hz
- [Ue] tension assignée d'emploi : 415 V AC 50/60 Hz
- [Icm] pouvoir assigné de fermeture en court-circuit : 5 kA switch-disconnector alone
- [Icw] courant assigné de courte durée admissible : 1500 A
- [Ui] tension d'isolement : 500 V AC 50/60 Hz
- [Uimp] tension assignée de tenue aux chocs : 6 kV
- Type de commande : Par maneton
- Indication de tension : Indication ON/OFF
- Coupure pleinement apparente : Oui
- Mode d'installation : Fixe
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui
- Pas de 9 mm : 4
- Hauteur : 85 mm
- Largeur : 36 mm
- Profondeur : 73 mm
- Couleur : Blanc
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycle
- mode de raccordement : Borne du type à cage (haut ou bas) - <= 1 x 50 mm² - rigideBorne du type à cage (haut ou bas) - <= 1 x 35 mm² - soupleBorne du type à cage (haut ou bas) - <= 1 x 35 mm² - flexible avec embout
- Longueur de dénudage des fils : 9 mm
- Couple de serrage : 3,5 N.m
- Type de produit :
- Interrupteur sectionneur
- Gamme :
- Acti9
- Famille :
- iSW
- Calibre :
- 100A
- Polarité :
- 2P
- Garantie :
- 18 mois
Fiche technique du produit :
Notice du produit :
Plans du produit :
Questions
 Serge le 16/08/2023 |
Question : bonjour, pour nos installations photovoltaïques avec batteries, nous recherchons un appareil de coupure bipolaire pour courant continu 48V 100/125A. merci pour votre réponse. Serge |
Réponse : Bonjour, |
|
