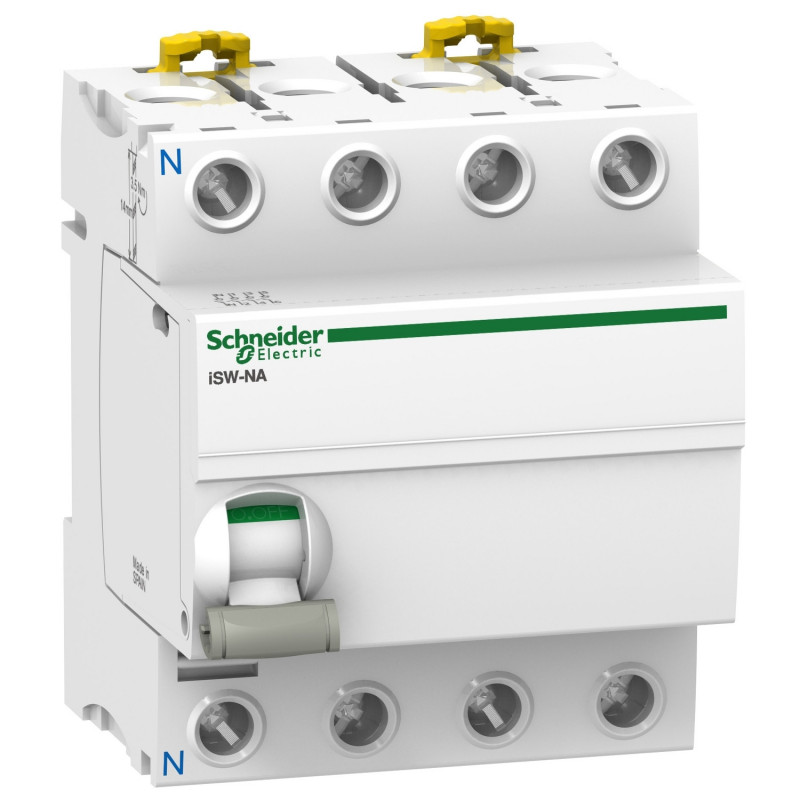

A9S70763 Schneider - Interrupteur sectionneur triphasé + neutre à déclenchement 3P+N 63A - Acti9 iSW NA
50,92 € HT
Réf. fabricant : A9S70763
EAN-13 : 3606480098956
3606480098956
Réf. AE : SCHA9S70763
SCHA9S70763
Inter sectionneur à déclenchement 4P 63A 4 modules
Cet interrupteur sectionneur tétrapolaire de tête se place en tête de tableau électrique, il permet d'assurer la coupure générale du tableau.
Ce sectionneur à déclenchement est compatible avec une bobine MX ou une bobine MN.
Ce sectionneur peut être accouplé à un Auxiliaire iOF monté à sa gauche pour transmettre l'état de sa position "Ouvert" ou "Fermé".
- Fixation sur rail DIN
- 4 modules
- Calibre 63A
- Compatible auxiliaire A9A26924
- Bornes à vis permettant de recevoir des câble section 50mm² en fil rigide ou 35mm² en fil souple avec embout de câblage
- Modèle à déclenchement compatible bobine MX ou bobine MN
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Inter sectionneur modulaire Schneider de référence A9S70763 :
- Gamme : Acti 9
- Nom du produit : Acti 9 iSW-NA
- Type de produit ou équipement : Interrupteur-sectionneur
- Nom de l'appareil : ISW-NA
- Application : ContrôleIsolation
- Description des pôles : 3P + N
- Position du pôle neutre : Gauche
- Catégorie d'emploi : AC-22A se conformer à EN/IEC 60947-3
- Aptitude au sectionnement : Oui se conformer à EN/IEC 60947-3
- Complémentaires [Ie] courant assigné d'emploi : 63 A à 400/415 V CA 50/60 Hz
- [Ue] tension assignée d'emploi : 400/415 V CA 50/60 Hz
- [Icm] pouvoir assigné de fermeture en court-circuit : 5 kA switch-disconnector alone
- [Icw] courant assigné de courte durée admissible : 800 A during 1 s
- [Ui] tension d'isolement : 500 V CA 50/60 Hz se conformer à EN/IEC 60947-3
- [Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à EN/IEC 60947-3
- Type de commande : Par manetonDéclenchement à distance
- Indication de tension : Indication ON/OFF
- Coupure pleinement apparente : Oui
- Mode d'installation : Encliquetable
- Support de montage : Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres : Top or bottom: YES
- Pas de 9 mm : 8
- Hauteur : 85 mm
- Largeur : 72 mm
- Profondeur : 74 mm
- Poids du produit : 0,3 kg
- Couleur : Blanc
- Endurance mécanique : 20000 cycle
- Endurance électrique : 10000 cycles
- Type de raccordement : Borne du type à cage (haut ou bas) 1 câble(s) 1?25 mm² souple avec extrémité de câbleBorne du type à cage (haut ou bas) 1 câble(s) 1?25 mm² souple sans extrémité de câbleBorne du type à cage (haut ou bas) 1 câble(s) 1?35 mm² rigide sans extrémité de câble
- Longueur de dénudage des fils : 14 mm
- Couple de serrage : 3,5 N.m
- Accessoires associés : Déclenchement
- Type de produit :
- Interrupteur sectionneur
- Gamme :
- Acti9
- Famille :
- iSW NA
- Calibre :
- 63A
- Polarité :
- 3P+N
- Garantie :
- 18 mois
