XPSAC1321 Schneider Relais de sécurité surveillance arrêt d'urgence 3 sorties 48Vca Preventa XPSAC
search
  • XPSAC1321 Schneider Relais de sécurité surveillance arrêt d'urgence 3 sorties 48Vca Preventa XPSAC
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

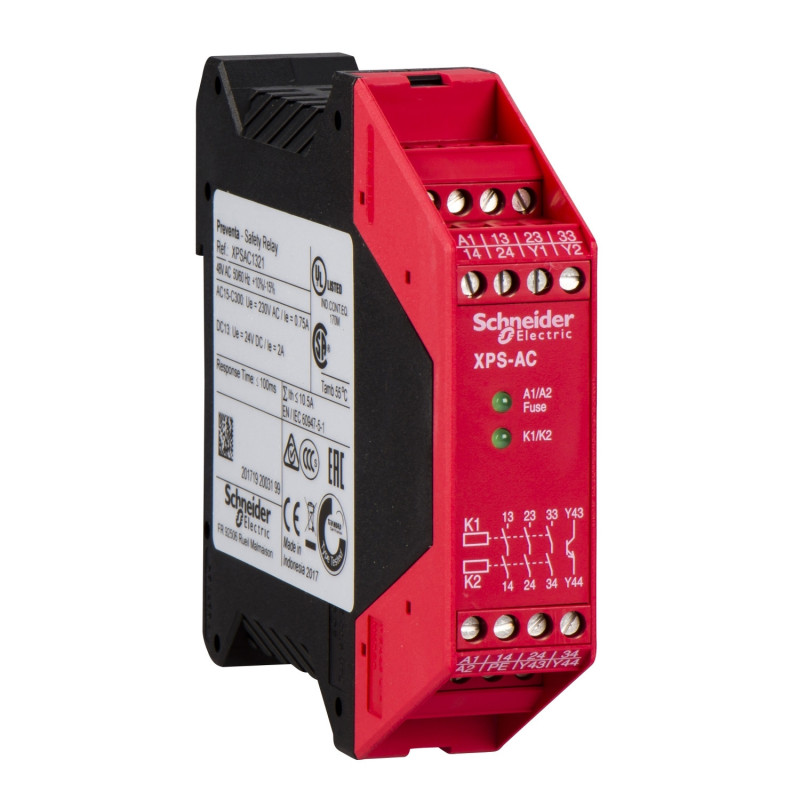

XPSAC1321 Schneider Relais de sécurité surveillance arrêt d'urgence 3 sorties 48Vca Preventa XPSAC

Schneider
115,00 € HT
Réf. fabricant : XPSAC1321 EAN-13 : 3389110274035 3389110274035 Réf. AE : SCHXPSAC1321 SCHXPSAC1321

Modules de sécurité XPSAC pour surveillance d’Arrêt d’urgence et d’interrupteurs de sécurité

Le relais de sécurité Schneider XPSAC1321 est un module de sécurité permettant d'assurer la surveillance des boutons d'arrêt d'urgence ou des interrupteurs de sécurité selon les normes de sécurité industrielle en vigueur. sur les machines modernes.

Ce module Preventa XPSAC assure la protection des opérateurs de machines industrielles en prévenant la défaillance éventuelle des boutons d'arrêt d'urgence ou des interrupteurs de sécurité.

Ce module de sécurité Preventa est équipé de 2 diodes LED en façade pour avertir de l'état de circuit de surveillance.

Le relais XPSAC est doté de 3 sorties de sécurité avec contacts 3NO (normalement ouvert) et de 1 Sortie statique pour communiquer avec l'automate industriel.

L'essentiel du module Schneider Preventa XPSAC1321

  • Alimenté en 48Vca
  • Bobine 48V
  • Contacts 3NO + 1 Sortie statique pour l'automate
  • Connexion Bornes à vis intégrées
  • Ne surveille PAS le bouton marche
  • Niveau de sécurité Ple Catégorie 4 - SILCL3
  • Temps moyen avant défaillance annoncée par Schneider: 210ans
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Relais de sécurité
Type de connexion :
Borne à vis
Type de contact :
3NO
Gamme :
Preventa
Famille :
XPSAC
Niveau de sécurité :
Ple Catégorie 4 - SILCL3
Nombre de LED en façade :
2 LED
Sortie de diagnostic :
1 Sortie statique
Sorties de sécurité :
3 Sorties
Tension d'alimentation :
48Vca
Type de surveillance :
Surveillance d'arrêt d'urgence et interrupteur de sécurité
Pays de fabrication :
Indonésie
Garantie :
18 mois
prix TTC_MKP :
126,5
actif_MKP :
1
Coefficient_MKP :
1,1
Total
115.00 € HT
138.00 € TTC

Caractéristiques principales du Relais de sécurité Schneider de référence XPSAC1321 :

  • Gamme : Automatisme de sécurité Preventa
  • Type de produit ou équipement : Module de sécurité Preventa
  • nom module sécurité : XPSAC
  • utilisation module sécurité : Contrôle d?Arrêt d?urgence et d?interrupteurs
  • Fonction du module : Arrêt d'urgenceSurveillance des interrupteurs
  • niveau de sécurité : Jusqu'à PL e/category 4 se conformer à EN/ISO 13849-1Jusqu'à SIL3 se conformer à EN/IEC 62061
  • Données de fiabilité : MTTFd = 210.4 ans se conformer à EN/ISO 13849-1DC > 99 % se conformer à EN/ISO 13849-1PFHd = 3.56E-9 1/h se conformer à EN/IEC 62061
  • type de démarrage : Non surveillé
  • Mode de raccordement : Borniers à vis-étrier captives, 1 x 0,14 à 1 x 2,5 mm² souple sans emboutBorniers à vis-étrier captives, 1 x 0,14 à 1 x 2,5 mm² rigide sans emboutBorniers à vis-étrier captives, 1 x 0,25 à 1 x 1,5 mm² souple avec embout de câble, avec lunetteBorniers à vis-étrier captives, 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, sans lunetteBorniers à vis-étrier captives, 2 x 0,14 à 2 x 0,75 mm² souple sans emboutBorniers à vis-étrier captives, 2 x 0,14 à 2 x 0,75 mm² rigide sans emboutBorniers à vis-étrier captives, 2 x 0,25 à 2 x 1 mm² souple avec embout de câble, sans lunetteBorniers à vis-étrier captives, 2 x 0,5 à 2 x 1,5 mm² souple avec embout de câble, avec double lunette
  • type de sortie : Ouverture instantanée du relais, 3"F" circuit(s), sans volt
  • nombre de circuits supplémentaires : 1 sortie statique
  • [Us] tension d'alimentation : 48 V AC - 15...10 %
  • Complémentaires Fréquence d'alimentation : 50/60 Hz
  • puissance consommée en VA : 6 VA AC
  • tension circuit de commande : 48 V
  • pouvoir de coupure : 180 VA maintien AC-15 C300 sortie relais1800 VA appel AC-15 C300 sortie relais
  • pouvoir de coupure : 1,5 A à 24 V (DC-13) constante de temps: 50 ms pour sortie relais
  • courant thermique de sortie : 6 A par relais pour sortie relais
  • [Ith] courant thermique conventionnel : 10,5 A
  • calibre du fusible à associer : 4 A gG ou gL pour sortie relais se conformer à EN/CEI 60947-5-1, DIN VDE 0660 partie 2006 A à fusion rapide pour sortie relais se conformer à EN/CEI 60947-5-1, DIN VDE 0660 partie 200
  • courant minimum de sortie : 10 mA pour sortie relais
  • tension de sortie minimum : 16 V pour sortie relais
  • temps de réponse maximal sur ouverture des entrées : 100 ms
  • [Ui] tension d'isolement : 300 V (degré de pollution 2) se conformer à IEC 60947-5-1300 V (degré de pollution 2) se conformer à DIN VDE 0110 partie 1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV catégorie de surtension III se conformer à IEC 60947-5-14 kV catégorie de surtension III se conformer à DIN VDE 0110 partie 1
  • Signalisation locale : 2 LEDs
  • consommation électrique : 100 mA à 48 V CA sur alimentation électrique
  • Support de montage : Rail DIN symétrique 35 mm
  • Poids du produit : 0,21 kg
Type de produit :
Relais de sécurité
Type de connexion :
Borne à vis
Type de contact :
3NO
Gamme :
Preventa
Famille :
XPSAC
Niveau de sécurité :
Ple Catégorie 4 - SILCL3
Nombre de LED en façade :
2 LED
Sortie de diagnostic :
1 Sortie statique
Sorties de sécurité :
3 Sorties
Tension d'alimentation :
48Vca
Type de surveillance :
Surveillance d'arrêt d'urgence et interrupteur de sécurité
Pays de fabrication :
Indonésie
Garantie :
18 mois
