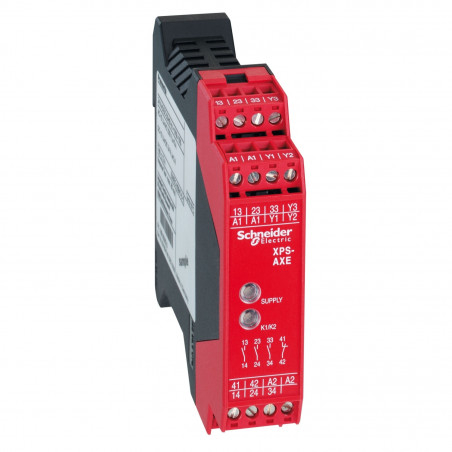

XPSAXE5120C Schneider Module de surveillance arrêt d'urgence 24Vca-cc Catégorie 4 Preventa XPSAXE
135,00 € HT
Réf. fabricant : XPSAXE5120C
EAN-13 : 3389119043007
Réf. AE : SCHXPSAXE5120C
Modules de sécurité XPSAXE pour surveillance d’Arrêt d’urgence et d’interrupteurs de sécurité
Le relais de sécurité Schneider XPSAXE5120C est un module de sécurité permettant d'assurer la surveillance des boutons d'arrêt d'urgence ou des interrupteurs de sécurité selon les normes de sécurité industrielle en vigueur. sur les machines modernes.
Ce module Preventa XPSAXE assure la protection des opérateurs de machines industrielles en prévenant la défaillance éventuelle des boutons d'arrêt d'urgence ou des interrupteurs de sécurité.
Ce module de sécurité Preventa est équipé de 2diodes LED en façade pour avertir de l'état de circuit de surveillance.
Le relais XPSAXE est doté de 3 sorties de sécurité avec contacts 3NO (normalement ouvert) et de 1 Sortie relais pour communiquer avec l'automate industriel.
L'essentiel du module Schneider Preventa XPSAXE5120C
- Alimenté en 24Vca-cc
- Bobine 24Vcc
- Contacts 3NO + 1 Sortie relais pour l'automate
- Connexion Automatique - Bornier débrochable
- Ne surveille PAS le bouton marche
- Niveau de sécurité Ple Catégorie 4 - SILCL3
- Temps moyen avant défaillance annoncée par Schneider: 457ans
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Relais de sécurité Schneider de référence XPSAXE5120C :
- Gamme : Automatisme de sécurité Preventa
- Type de produit ou équipement : Module de sécurité Preventa
- nom module sécurité : XPSAXE
- utilisation module sécurité : Contrôle d?Arrêt d?urgence et d?interrupteurs
- niveau de sécurité : Jusqu'à PL e/category 4 se conformer à EN/ISO 13849-1Jusqu'à SIL3 se conformer à EN/IEC 62061
- Données de fiabilité : DC > 99 % se conformer à EN/ISO 13849-1MTTFd = 457 ans se conformer à EN/ISO 13849-1PFHd = 3E-8 1/h se conformer à EN/IEC 62061
- Mode de raccordement : Borniers à ressorts, bornier débrochable, 1 x 0,2 à 1 x 2,5 mm² rigide sans emboutBorniers à ressorts, bornier débrochable, 1 x 0,2 à 1 x 2,5 mm² souple sans emboutBorniers à ressorts, bornier débrochable, 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, sans lunetteBorniers à ressorts, bornier débrochable, 1 x 0,25 à 1 x 2,5 mm² souple avec embout de câble, avec lunetteBorniers à ressorts, bornier débrochable, 2 x 0,5?2 x 1 mm² souple avec embout de câble, avec double lunetteBorniers à ressorts, bornier débrochable
- type de sortie : Ouverture instantanée du relais, 3"F" circuit(s), sans volt
- nombre de circuits supplémentaires : 1 "O"
- [Us] tension d'alimentation : 24 V DC - 15...10 %24 V AC
- Complémentaires temps synchro entre entrées : < 0,5 s
- Fréquence d'alimentation : 50/60 Hz
- puissance consommée en VA : 4 VA DC
- tension circuit de commande : 24 V DC
- pouvoir de coupure : 3600 VA appel AC-15 B300 sortie relais360 VA maintien AC-15 B300 sortie relais
- pouvoir de coupure : 1,5 A à 24 V (DC-13) constante de temps: 50 ms pour sortie relais
- courant thermique de sortie : 6 A pour sorties instantanées et retardées
- calibre du fusible à associer : 6 A gG pour sorties instantanées
- courant minimum de sortie : 10 mA pour sortie relais
- tension de sortie minimum : 17 V pour sortie relais
- temps de réponse maximal sur ouverture des entrées : 80 ms
- [Ui] tension d'isolement : 300 V (degré de pollution 2) se conformer à IEC 60947-5-1300 V (degré de pollution 2) se conformer à DIN VDE 0110 partie 1
- [Uimp] tension assignée de tenue aux chocs : 4 kV catégorie de surtension III se conformer à IEC 60947-5-14 kV catégorie de surtension III se conformer à DIN VDE 0110 partie 1
- Signalisation locale : 2 LEDs
- Support de montage : Rail DIN symétrique 35 mm
- Poids du produit : 0,229 kg
- Type de produit :
- Relais de sécurité
- Type de connexion :
- Automatique - Bornier débrochable
- Type de contact :
- 3NO
- Gamme :
- Preventa
- Famille :
- XPSAXE
- Niveau de sécurité :
- Ple Catégorie 4 - SILCL3
- Nombre de LED en façade :
- 2 LED
- Sortie de diagnostic :
- 1 Sortie relais
- Sorties de sécurité :
- 3 Sorties
- Tension d'alimentation :
- 24Vca-cc
- Type de surveillance :
- Surveillance d'arrêt d'urgence et interrupteur de sécurité
- Pays de fabrication :
- Allemagne
- Garantie :
- 18 mois
