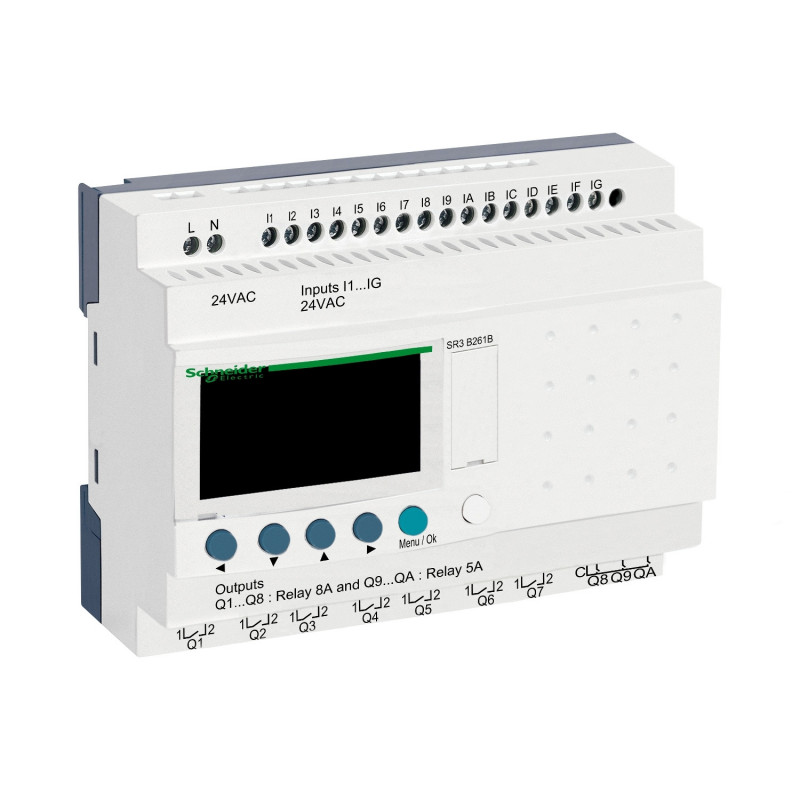

SR3B261B Schneider - Automate Zelio Logic - relais intelligent 24 E/S extensibles - 24Vca - horloge + afficheur
search
  • SR3B261B Schneider - Automate Zelio Logic - relais intelligent 24 E/S extensibles - 24Vca - horloge + afficheur
* Image(s) non contractuelle(s)
EN STOCK Livraison 24/48h

SR3B261B Schneider - Automate Zelio Logic - relais intelligent 24 E/S extensibles - 24Vca - horloge + afficheur

Schneider
224,39 € HT
Réf. fabricant : SR3B261B EAN-13 : 3389110550016 3389110550016 Réf. AE : SCHSR3B261B SCHSR3B261B

Relais Zelio Modulaire 26 entrées sorties avec possibilité d'extensions - Alimentation 24Vac

Le relais intelligent SR3B261B de Schneider Electric est un contrôleur logique programmable simple à mettre en œuvre. Il se programme facilement grâce au logiciel Zelio Soft 2 et son interface intuitive.

Facile à installer, ce Relais Zelio Logic se monte sur un rail DIN symétrique standard. Toutes les entrées sorties du PLC sont équipées d'un bornier à vis.

La référence Zelio SR3B261B est un modèle Modulaire cela signifie qu'il peut recevoir des module d'extension d'entrées sorties supplémentaires TOR, analogique ou modules de communication.

Cet automate Zelio est équipé d'une horloge et d'un écran d'affichage digital.

  • Tension d'alimentation: 24Vac
  • Entrées sorties totales: 26
  • Entrées TOR: 16
  • dont entrées analogiques 0-10V: 0
  • Sorties à relais: 10
  • Sorties à transistor: 0
  • Écran d'affichage rétro-éclairé: Oui
  • Horloge: Oui
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Automate Zelio
Gamme :
Zelio Logic
Famille :
Modulaire
Tension d'alimentation :
24Vac
Horloge :
Avec
Nombre d'entrées / sorties :
26 E/S
Nombre d'entrées TOR :
16
Nombre d'entrées analogiques 0-10V :
0
Nombre de sorties à relais :
10
Nombre de sorties à transistor :
0
Écran en façade :
Avec
prix TTC_MKP :
201,3
actif_MKP :
1
Coefficient_MKP :
1,1
Bestseller :
0
Merchant center :
M
Fiche technique :
https://www.se.com//fr/fr/product/download-pdf/SR3B261B
PriceObservatory :
1
Date disponibilité :
2026-05-21T00:00+0100
Actif AMA-LER-CDI :
1
Actif Manomano :
1
Actif Ebay :
1
Actif Castorama :
1
Total
224.39 € HT
269.27 € TTC

Caractéristiques principales de l'Automate Zelio Schneider de référence SR3B261B :

  • Gamme : Zelio Logic
  • Type de produit ou équipement : Relais intelligent modulaire
  • Complémentaires affichage local : Avec
  • nombre de lignes de schéma de contrôle : 0?500 avec FBD programmation0?240 avec Ladder programmation
  • temps de cycle : 6?90 ms
  • temps de sauvegarde : 10 ans à 25 °C
  • dérive de l'horloge : 12 min/an à 0?55 °C6 s/mois à 25 °C
  • vérifications : Mémoire du programme à chaque mise sous tension
  • [Us] tension d'alimentation : 24 V
  • Limites de la tension d'alimentation : 20,4?28,8 V
  • Fréquence d'alimentation : 50/60 Hz
  • maximum supply current : 280 mA (sans extension)415 mA (avec extensions)
  • Puissance consommée en VA : 10 VA avec extensions7,5 VA sans extension
  • tension d'isolement : 1780 V
  • Type de protection : Contre l'inversion de bornes (instructions de contrôle non exécutées)
  • nombre entrées TOR : 16
  • tension entrées numériques : 24 V CA
  • courant d'entrée TOR : 4,4 mA
  • fréquences d'entrée numérique : 47...53 Hz57,..63 Hz
  • tension état 1 garanti : >= 14 V pour entrée TOR
  • tension état 0 garanti : <= 5 V pour entrée TOR
  • état actuel 1 garanti : >= 2 mA (entrée TOR)
  • état actuel 0 garanti : <= 0,5 mA (entrée TOR)
  • impédance d'entrée : 4,6 kOhm pour entrée TOR
  • Nombre de sorties : 10 relais
  • limites de la tension de sortie : 5...30 V CC (sortie relais)24...250 V CA
  • description des contacts : "F" pour sortie relais
  • courant thermique de sortie : 5 A pour 2 sorties pour sortie relais8 A pour 8 sorties pour sortie relais
  • durée de vie électrique : AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1
  • pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais)
  • taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais
  • durée de vie mécanique : 10000000 cycle pour sortie relais
  • [Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1
  • horloge : Avec
  • temps de réponse : 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais
  • Mode de raccordement : Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigideBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec embout
  • Couple de serrage : 0,5 N.m
  • Catégorie de surtension : III se conformer à EN/IEC 60664-1
  • Poids du produit : 0,4 kg

Opérateur économique responsable

  • Schneider -
  • 35 rue Joseph Monier
  • 92500 Rueil-Malmaison
Type de produit :
Automate Zelio
Gamme :
Zelio Logic
Famille :
Modulaire
Tension d'alimentation :
24Vac
Horloge :
Avec
Nombre d'entrées / sorties :
26 E/S
Nombre d'entrées TOR :
16
Nombre d'entrées analogiques 0-10V :
0
Nombre de sorties à relais :
10
Nombre de sorties à transistor :
0
Écran en façade :
Avec
Fiche technique du produit :
Télécharger
Notice du produit :
Télécharger la notice 1
Plans du produit :
Télécharger le plan 1
