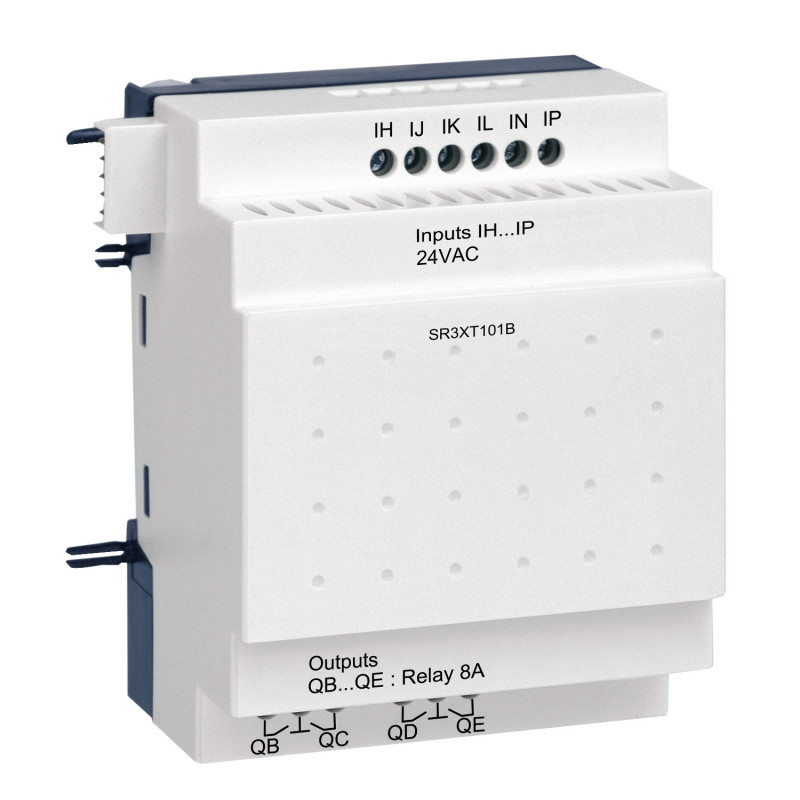

SR3XT101B Schneider - Automate Zelio Logic - module d'extension E/S TOR - 10 entrées/sorties - 24Vca

* Image(s) non contractuelle(s)

EN STOCK Livraison 24/48h

SR3XT101B Schneider - Automate Zelio Logic - module d'extension E/S TOR - 10 entrées/sorties - 24Vca

55,00 € HT

Réf. fabricant : SR3XT101B EAN-13 : 3389110550184 Réf. AE : SCHSR3XT101B

Module d'extension 10 entrées sorties TOR - Alimentation 24Vac

Le module d'extension SR3XT101B fabriqué par Schneider Electric permet d'augmenter le nombre d'entrées sorties TOR et relais de votre automate Zelio logique.

Attention ce module d'entrées sorties n'est compatible qu'avec les contrôleurs Zelio Logic modulaires. Les modèles compacts ne peuvent pas recevoir d'extensions.

Tension d'alimentation: 24Vac
Entrées sorties supplémentaires totales: 10
Entrées TOR supplémentaires: 6
Sorties à relais supplémentaires: 4

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Extension d'entrées sorties TOR
Gamme :: Zelio Logic
Tension d'alimentation :: 24Vac
Nombre d'entrées / sorties :: 10 E/S
Nombre d'entrées TOR :: 6
Nombre d'entrées analogiques 0-10V :: 0
Nombre de sorties à relais :: 4
Nombre de sorties à transistor :: 0
prix TTC_MKP :: 57,75
actif_MKP :: 1
Coefficient_MKP :: 1,05

Total

55.00 € HT

66.00 € TTC

Ouvrir un compte PRO pour bénéficier de tarifs PRO

Demander un devis pour de plus grandes quantités

Caractéristiques principales de l'Extension d'entrées sorties TOR Schneider de référence SR3XT101B :

Gamme : Zelio Logic

Type de produit ou équipement : Module d'extension d'E/S discrète

Complémentaires nombre de lignes de schéma de contrôle : 120 avec Ladder programmation

temps de cycle : 6?90 ms

temps de sauvegarde : 10 ans à 25 °C

dérive de l'horloge : 12 min/an à 0?55 °C

vérifications : Mémoire du programme à chaque mise sous tension

[Us] tension d'alimentation : 24 V AC

Limites de la tension d'alimentation : 20,4?28,8 V

Fréquence d'alimentation : 50/60 Hz

protection inversion de polarité : Avec

nombre entrées TOR : 6

tension entrées numériques : 24 V CA

courant d'entrée TOR : 4,4 mA

fréquences d'entrée numérique : 47...53 Hz57,..63 Hz

tension état 1 garanti : >= 14 V pour entrée TOR

tension état 0 garanti : <= 5 V pour entrée TOR

état actuel 1 garanti : >= 2 mA (entrée TOR)

état actuel 0 garanti : <= 0,5 mA (entrée TOR)

impédance d'entrée : 4,6 kOhm pour entrée TOR

Nombre de sorties : 4 relais

limites de la tension de sortie : 5...30 V CC (sortie relais)24...250 V CA

description des contacts : "F" pour sortie relais

courant thermique de sortie : 8 A pour les 4 sorties pour sortie relais

durée de vie électrique : AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1

pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais)

taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais

durée de vie mécanique : 10000000 cycle pour sortie relais

[Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1

temps de réponse : 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais

Mode de raccordement : Bornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigide
