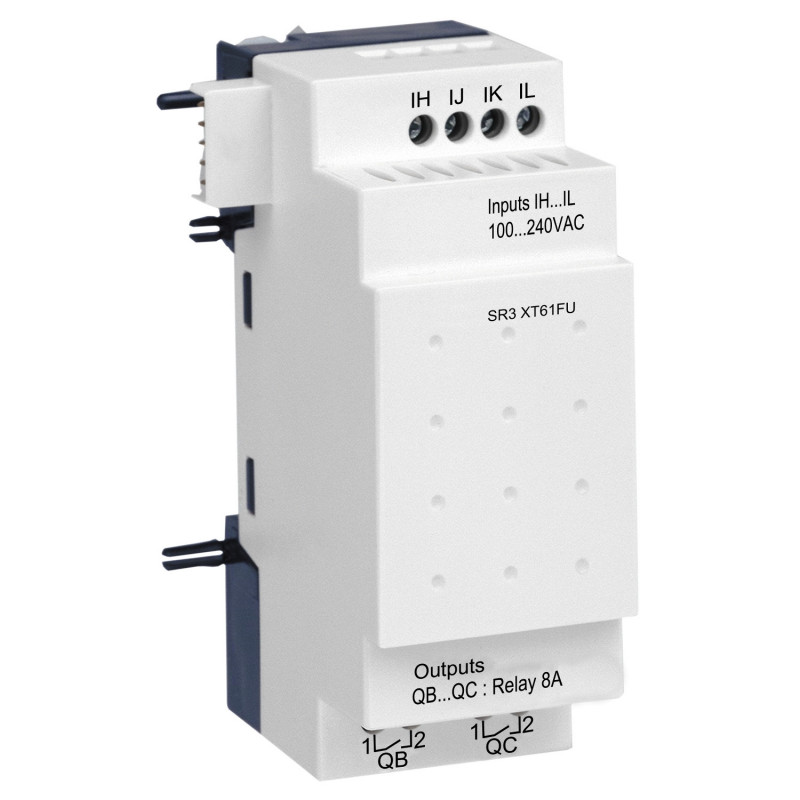

SR3XT61FU Schneider - Automate Zelio Logic - module d'extension E/S TOR - 6 entrées/sorties - 100 à 240Vca

* Image(s) non contractuelle(s)

EN STOCK Livraison 24/48h

SR3XT61FU Schneider - Automate Zelio Logic - module d'extension E/S TOR - 6 entrées/sorties - 100 à 240Vca

50,00 € HT

Réf. fabricant : SR3XT61FU EAN-13 : 3389110550122 Réf. AE : SCHSR3XT61FU

Module d'extension 6 entrées sorties TOR - Alimentation 100 à 240Vac

Le module d'extension SR3XT61FU fabriqué par Schneider Electric permet d'augmenter le nombre d'entrées sorties TOR et relais de votre automate Zelio logique.

Attention ce module d'entrées sorties n'est compatible qu'avec les contrôleurs Zelio Logic modulaires. Les modèles compacts ne peuvent pas recevoir d'extensions.

Tension d'alimentation: 100 à 240Vac
Entrées sorties supplémentaires totales: 6
Entrées TOR supplémentaires: 4
Sorties à relais supplémentaires: 2

Questions et réponses

livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :: Extension d'entrées sorties TOR
Gamme :: Zelio Logic
Tension d'alimentation :: 100 à 240Vac
Nombre d'entrées / sorties :: 6 E/S
Nombre d'entrées TOR :: 4
Nombre d'entrées analogiques 0-10V :: 0
Nombre de sorties à relais :: 2
Nombre de sorties à transistor :: 0
prix TTC_MKP :: 52,5
actif_MKP :: 1
Coefficient_MKP :: 1,05

Total

50.00 € HT

60.00 € TTC

Ouvrir un compte PRO pour bénéficier de tarifs PRO

Demander un devis pour de plus grandes quantités

Caractéristiques principales de l'Extension d'entrées sorties TOR Schneider de référence SR3XT61FU :

Gamme : Zelio Logic

Type de produit ou équipement : Module d'extension d'E/S discrète

Complémentaires nombre de lignes de schéma de contrôle : 120 avec Ladder programmation

temps de cycle : 6?90 ms

temps de sauvegarde : 10 ans à 25 °C

dérive de l'horloge : 12 min/an à 0?55 °C

vérifications : Mémoire du programme à chaque mise sous tension

[Us] tension d'alimentation : 100...240 V AC

Limites de la tension d'alimentation : 85?264 V

Fréquence d'alimentation : 50/60 Hz

protection inversion de polarité : Avec

nombre entrées TOR : 4

tension entrées numériques : 100...240 V CA

courant d'entrée TOR : 0,6 mA

fréquences d'entrée numérique : 57,..63 Hz47...53 Hz

tension état 1 garanti : >= 79 V pour entrée TOR

tension état 0 garanti : <= 40 V pour entrée TOR

état actuel 1 garanti : >= 0,17 mA (entrée TOR)

état actuel 0 garanti : <= 0,5 mA (entrée TOR)

impédance d'entrée : 350 kOhm pour entrée TOR

Nombre de sorties : 2 relais

limites de la tension de sortie : 5...30 V CC (sortie relais)24...250 V CA

description des contacts : "F" pour sortie relais

courant thermique de sortie : 8 A pour les 2 sorties pour sortie relais

durée de vie électrique : AC-15: 500000 cycle à 230 V, 0,9 A pour sortie relais se conformer à EN/IEC 60947-5-1AC-12: 500000 cycle à 230 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-13: 500000 cycle à 24 V, 0,6 A pour sortie relais se conformer à EN/IEC 60947-5-1DC-12: 500000 cycle à 24 V, 1,5 A pour sortie relais se conformer à EN/IEC 60947-5-1

pouvoir de commutation en mA : >= 10 mA à 12 V (sortie relais)

taux de disponibilité en Hz : 0,1 Hz (au courant nominal) pour sortie relais10 Hz (à vide) pour sortie relais

durée de vie mécanique : 10000000 cycle pour sortie relais

[Uimp] tension assignée de tenue aux chocs : 4 kV se conformer à EN/CEI 60947-1 et EN/CEI 60664-1

temps de réponse : 50 ms avec Ladder programmation (de phase 0 à phase 1) pour entrée TOR50 ms avec Ladder programmation (de phase 1 à phase 0) pour entrée TOR50...255 ms avec FBD programmation (de phase 0 à phase 1) pour entrée TOR50...255 ms avec FBD programmation (de phase 1 à phase 0) pour entrée TOR10 ms (de phase 0 à phase 1) pour sortie relais5 ms (de phase 1 à phase 0) pour sortie relais

Mode de raccordement : Bornes à vis, 1 x 0,25 à 1 x 2,5 mm² (AWG 24?AWG 14) souple avec emboutBornes à vis, 2 x 0,25 à 2 x 0,75 mm² (AWG 24 à AWG 18) souple avec emboutBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) semi-solideBornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 25 à AWG 14) rigideBornes à vis, 2 x 0,2 à 2 x 1,5 mm² (AWG 24 à AWG 16) rigide
