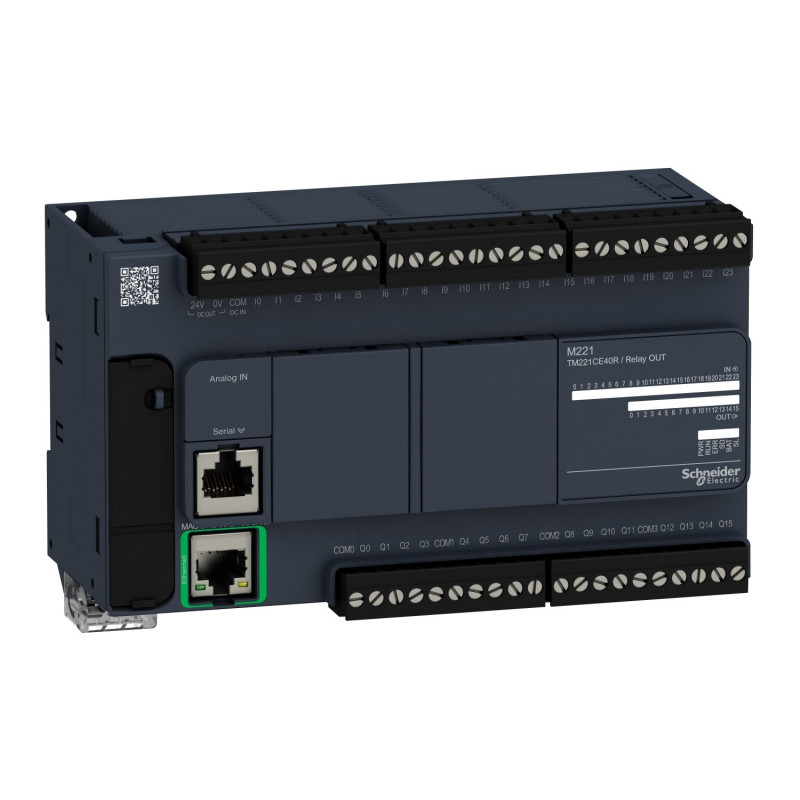

TM221CE40R Schneider - Automate Modicon M221 - Contrôleur 40 entrées/sorties - 240Vac - Relais - Ethernet +série
400,00 € HT
Réf. fabricant : TM221CE40R
EAN-13 : 3606480648793
Réf. AE : SCHTM221CE40R
Automate Modicon M221 - 40 entrées sorties - Alimentation 100 à 240Vac
Le contrôleur TM221CE40R de chez Schneider Electric est un automate programmable industriel (API) complet pouvant recevoir jusque 7 modules d'extension TM3 en direct. Et jusque 14 modules Modicon TM3 en utilisant un module d'extension de bus émetteur/récepteur.
Facile à installer, ce contôleur Modicon se monte sur un rail DIN symétrique standard. Toutes les entrées sorties logiques de cet API sont équipées d'un bornier à vis débrochable pour faciliter son câblage.
Cet automate Modicon M221 est équipé d'un port ethernet RJ45 en façade et de liaisons séries.
- Tension d'alimentation: 100 à 240Vac
- Entrées sorties totales: 40
- Entrées 24Vcc sink/source: 24
- dont entrées rapides: 4
- Entrées analogiques 0-10V: 2
- Sorties à relais: 16
- Sorties à transistor: 0
- dont sorties rapides: 0
- Possibilité d'ajouter un écran déporté ref TMH2GDB
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Automate programmable industriel Schneider de référence TM221CE40R :
- Gamme : Modicon M221
- Type de produit ou équipement : Contrôleur logique
- [Us] tension d'alimentation : 100...240 V AC
- nombre entrées TOR : 24, entrée TOR se conformer à CEI 61131-2 Type 1
- nombre entrées analogiques : 2 à 0...10 V
- Type de sortie numérique : Relais normalement ouvert
- nombre sorties TOR : 16 relais
- tension de sortie numérique : 5...125 V DC5...250 V AC
- courant de sortie TOR : 2 A
- Complémentaires nombre E/S TOR : 40
- nombre de module d'extension E/S maxi : 7 pour sortie relais
- Limites de la tension d'alimentation : 85?264 V
- Fréquence du réseau : 50/60 Hz
- Courant à l'appel : 40 A
- puissance consommée maximale en VA : 70 VA à 100?240 V avec un nombre max de modules d'extension E/S41 VA à 100?240 V sans module d'extension E/S
- courant de sortie module d'alimentation : 0,52 A 5 V pour expansion bus0,24 A 24 V pour expansion bus
- logique d'entrée numérique : PNP ou NPN (positif/négatif)
- Tension entrées numériques : 24 V
- type de tension d'entrée numérique : DC
- Résolution d'entrée analogique : 10 bits
- valeur du bit de poids faible : 10 mV
- temps de conversion : 1 ms par voie + 1 cycle contrôleur pour entrée analogique entrée analogique
- surcharge admise sur les entrées : +/- 30 V CC pour 5 min (maximum) pour entrée analogique+/- 13 V CC (permanent) pour entrée analogique
- tension état 1 garanti : >= 15 V pour entrée
- tension état 0 garanti : <= 5 V pour entrée
- courant d'entrée TOR : 7 mA pour entrée TOR5 mA pour entrée rapide
- impédance d'entrée : 3,4 kOhm pour entrée TOR100 kOhm pour entrée analogique4,9 kOhm pour entrée rapide
- temps de réponse : 35 µs arrêt, I2...I5 terminal(s) pour entrée10 ms turn-on for output10 ms turn-off for output5 µs marche, I0, I1, I6, I7 terminal(s) pour entrée rapide35 µs marche, autres terminaux terminal(s) pour entrée5 µs arrêt, I0, I1, I6, I7 terminal(s) pour entrée rapide100 µs arrêt, autres terminaux terminal(s) pour entrée
- temps de filtrage configurable : 0 ms pour entrée3 ms pour entrée12 ms pour entrée
- limites de la tension de sortie : 125 V DC277 V AC
- courant maxi par groupe de sorties : 7 A
- erreur de précision absolue : +/- 1 % pleine échelle pour entrée analogique
- durée de vie électrique : 100000 cycles AC-12, 120 V, 240 VA, resistive100000 cycles AC-12, 240 V, 480 VA, resistive300000 cycles AC-12, 120 V, 80 VA, resistive300000 cycles AC-12, 240 V, 160 VA, resistive100000 cycles AC-15, cos phi = 0.35, 120 V, 60 VA, inductive100000 cycles AC-15, cos phi = 0.35, 240 V, 120 VA, inductive300000 cycles AC-15, cos phi = 0.35, 120 V, 18 VA, inductive300000 cycles AC-15, cos phi = 0.35, 240 V, 36 VA, inductive100000 cycles AC-14, cos phi = 0.7, 120 V, 120 VA, inductive100000 cycles AC-14, cos phi = 0.7, 240 V, 240 VA, inductive300000 cycles AC-14, cos phi = 0.7, 120 V, 36 VA, inductive300000 cycles AC-14, cos phi = 0.7, 240 V, 72 VA, inductive100000 cycles DC-12, 24 V, 48 W, resistive300000 cycles DC-12, 24 V, 16 W, resistive100000 cycles DC-13, 24 V, 24 W, inductive (L/R = 7 ms)300000 cycles DC-13, 24 V, 7.2 W, inductive (L/R = 7 ms)
- fréquence de commutation : 20 commutations / minute avec charge maximale
- durée de vie mécanique : 20000000 cycles for relay output
- charge minimum : 1 mA at 5 V DC for relay output
- type de protection : Sans protection à 5 A
- temps de reset : 1 s
- capacité de mémoire : 256 kB pour application et données utilisateur RAM avec 10000 instructions256 kB pour variables internes RAM
- données sauvegardées : 256 kB mémoire flash intégrée pour sauvegarde de l'application et des données
- équipement de stockage de données : 2 Go carte SD (optionnel)
- type de pile : BR2032 lithium non rechargeable, durée de vie de la batterie: 4 année(s)
- temps de sauvegarde : 1 an à 25 °C (par l?interruption de l?alimentation électrique)
- temps d'exécution par Kinstruction : 0,3 ms pour tâche évènementielle et périodique
- temps d'exécution par instruction : 0,2 µs Booléen
- temps exact d'une tâche : 60 µs temps de réponse
- Taille maxi zones articles : 8000 %MW mots mémoire255 %TM timers512 %KW mots de constantes255 %C compteurs512 %M bits mémoire
- horodateur : Avec
- dérive de l'horloge : <= 30 s/mois à 25 °C
- boucle de régulation : Régulateur PID réglable jusqu'à 14 boucles simultanées
- nombre d'entrée de comptage : 4 entrée rapide (compteur rapide) à 100 kHz 32 bits
- counter function : Simple phaseA/BImpulsion/instruction
- type de connexion intégrée : Port USB avec mini B USB 2.0 connecteurConnexion en série non isolée serial 1 avec RJ45 connecteur et RS232/RS485 interface Ethernet avec RJ45 connecteur
- alimentation : (série)alimentation liaison en série: 5 V, <200 mA
- vitesse de transmission : 1,2?115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m pour RS4851,2?115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m pour RS232480 Mbit/s pour USB
- protocole de communication : Port USB: USB protocole - Réseau SoMachineConnexion en série non isolée: Modbus protocole maître /esclave - RTU/ASCII ou SoMachine-Network: ethernet protocole
- port Ethernet : 10BASE-T/100BASE-TX 1 port avec 100 m câble cuivre
- Service de communication : Client DHCPClient Modbus TCPAdaptateur Ethernet/IPServeur Modbus TCPÉquipement client Modbus TCP
- Signalisation locale : pourPWR 1 LED (vert) pourRUN 1 LED (vert) pourerreur module (ERR) 1 LED (rouge) pouraccès par carte SD 1 LED (vert) pourBAT 1 LED (rouge) pourétat d?E/S 1 DEL par canal (vert) pourligne série 1 LED (vert) pourACT activité réseau Ethernet (vert) pourliaison (état de liaison) lien réseau Ethernet (jaune)
- Raccordement électrique : bornier débrochable à vis pour les entrées bornier débrochable à vis pour les sorties bornier, 3 terminal(s) pour connexion de l?alimentation électrique 24 V CC connecteur, 4 terminal(s) pour entrées analogiquesMini B USB 2.0 connecteur pour un terminal de programmation
- distance maximale entre les appareils : Câble blindé: <10 m pour entrée rapideCâble non blindé: <30 m pour sortieCâble non blindé: <30 m pour entrée digitaleCâble non blindé: <1 m pour entrée analogique
- isolement : Entre entrée et sortie à 500 V CANon isolé entre entrées analogiques et logique interneNon isolé entre entrées analogiquesEntre alimentation et masse à 1500 V CAEntre alimentation électrique et terre du capteur à 500 V CAEntre entrée et terre à 500 V CAEntre sortie et terre à 1500 V CAEntre alimentation et logique interne à 2300 V CAEntre alimentation électrique et logique interne du capteur à 500 V CAEntre sortie et logique interne à 2300 V CAEntre borne Ethernet et logique interne à 500 V CAEntre alimentation et alimentation électrique du capteur à 2300 V CA
- Marquage : CE
- alimentation électrique du capteur : 24 V DC at 250 mA supplied by the controller
- support de montage : Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
- Hauteur : 90 mm
- Profondeur : 70 mm
- Largeur : 160 mm
- Poids du produit : 0,456 kg
- Type de produit :
- Automate programmable industriel
- Gamme :
- Modicon
- Famille :
- M221
- Tension d'alimentation :
- 100 à 240Vac
- Nombre d'entrées / sorties :
- 40 E/S
- Nombre d'entrées analogiques 0-10V :
- 2
- Nombre de sorties à relais :
- 16
- Nombre de sorties à transistor :
- 0
- Liaison série :
- Avec
- Nombre d'entrées rapides :
- 4
- Nombre d'entrées sink/source 24Vcc :
- 24
- Nombre de sorties rapides :
- 0
- Port CANopen :
- Sans
- Port ethernet :
- Avec
- Régulation PID :
- Avec
