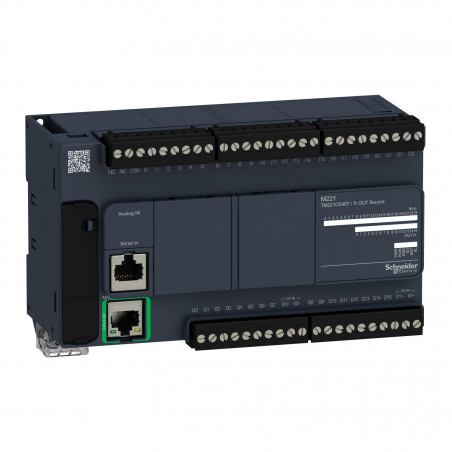

TM221CE40T Schneider - Automate Modicon M221 - Contrôleur 40 entrées/sorties - 24Vcc - PNP - Ethernet +série - 24Vcc

Schneider
435,00 € HT
Réf. fabricant : TM221CE40T EAN-13 : 3606480648809 3606480648809 Réf. AE : SCHTM221CE40T SCHTM221CE40T

Automate Modicon M221 - 40 entrées sorties - Alimentation 24Vcc

Le contrôleur TM221CE40T de chez Schneider Electric est un automate programmable industriel (API) complet pouvant recevoir jusque 7 modules d'extension TM3 en direct. Et jusque 14 modules Modicon TM3 en utilisant un module d'extension de bus émetteur/récepteur.

Facile à installer, ce contôleur Modicon se monte sur un rail DIN symétrique standard. Toutes les entrées sorties logiques de cet API sont équipées d'un bornier à vis débrochable pour faciliter son câblage.

Cet automate Modicon M221 est équipé d'un port ethernet RJ45 en façade et de liaisons séries.

  • Tension d'alimentation: 24Vcc
  • Entrées sorties totales: 40
  • Entrées 24Vcc sink/source: 24
  • dont entrées rapides: 4
  • Entrées analogiques 0-10V: 2
  • Sorties à relais: 0
  • Sorties à transistor: 16
  • dont sorties rapides: 2
  • Possibilité d'ajouter un écran déporté ref TMH2GDB
Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Automate programmable industriel
Gamme :
Modicon
Famille :
M221
Tension d'alimentation :
24Vcc
Nombre d'entrées / sorties :
40 E/S
Nombre d'entrées analogiques 0-10V :
2
Nombre de sorties à relais :
0
Nombre de sorties à transistor :
16
Liaison série :
Avec
Nombre d'entrées rapides :
4
Nombre d'entrées sink/source 24Vcc :
24
Nombre de sorties rapides :
2
Port CANopen :
Sans
Port ethernet :
Avec
Régulation PID :
Avec
Total
435.00 € HT
522.00 € TTC

Caractéristiques principales de l'Automate programmable industriel Schneider de référence TM221CE40T :

  • Gamme : Modicon M221
  • Type de produit ou équipement : Contrôleur logique
  • [Us] tension d'alimentation : 24 V DC
  • nombre entrées TOR : 24, entrée TOR 4 entrée rapide se conformer à CEI 61131-2 Type 1
  • nombre entrées analogiques : 2 à 0...10 V
  • Type de sortie numérique : Transistor
  • nombre sorties TOR : 16 transistor 2 sortie rapide
  • tension de sortie numérique : 24 V CC
  • courant de sortie TOR : 0,5 A
  • Complémentaires nombre E/S TOR : 40
  • nombre de module d'extension E/S maxi : 7 pour sortie relais
  • Limites de la tension d'alimentation : 20,4?28,8 V
  • Courant à l'appel : 35 A
  • puissance consommée maximale en W : 17 W à 24 V (avec un nombre max de modules d'extension E/S)4,9 W à 24 V (sans module d'extension E/S)
  • courant de sortie module d'alimentation : 0,52 A 5 V pour expansion bus0,3 A 24 V pour expansion bus
  • logique d'entrée numérique : PNP ou NPN (positif/négatif)
  • Tension entrées numériques : 24 V
  • type de tension d'entrée numérique : DC
  • Résolution d'entrée analogique : 10 bits
  • valeur du bit de poids faible : 10 mV
  • temps de conversion : 1 ms par voie + 1 cycle contrôleur pour entrée analogique entrée analogique
  • surcharge admise sur les entrées : +/- 30 V CC pour 5 min (maximum) pour entrée analogique+/- 13 V CC (permanent) pour entrée analogique
  • tension état 1 garanti : >= 15 V pour entrée
  • tension état 0 garanti : <= 5 V pour entrée
  • courant d'entrée TOR : 7 mA pour entrée TOR5 mA pour entrée rapide
  • impédance d'entrée : 3,4 kOhm pour entrée TOR100 kOhm pour entrée analogique4,9 kOhm pour entrée rapide
  • temps de réponse : 35 µs arrêt, I2...I5 terminal(s) pour entrée5 µs marche, I0, I1, I6, I7 terminal(s) pour entrée rapide35 µs marche, autres terminaux terminal(s) pour entrée5 µs arrêt, I0, I1, I6, I7 terminal(s) pour entrée rapide100 µs arrêt, autres terminaux terminal(s) pour entrée5 µs mise en marche, arrêt, Q0...Q1 terminal(s) pour sortie50 µs mise en marche, arrêt, Q2...Q3 terminal(s) pour sortie300 µs mise en marche, arrêt, autres terminaux terminal(s) pour sortie
  • temps de filtrage configurable : 0 ms pour entrée3 ms pour entrée12 ms pour entrée
  • logique de sortie numérique : Logique Positive (PNP)
  • courant maxi par groupe de sorties : 4 A
  • Fréquence de sortie (sync à secteur) : 100 kHz pour sortie rapide (PWM/PLS mode) à Q0...Q1 terminal5 kHz pour sortie à Q2...Q3 terminal0,1 kHz pour sortie à Q4?Q15 terminal
  • erreur de précision absolue : +/- 1 % pleine échelle pour entrée analogique
  • courant de fuite maximum : 0,1 mA pour sortie transistor
  • chute de tension maximale : <1 V
  • durée de vie mécanique : 20000000 cycle pour sortie transistor
  • charge sur lampe à filament maximum : <12 W pour sortie et sortie rapide
  • type de protection : Protection contre les surcharges et courts-circuits à 1 A
  • temps de reset : 1 s remise à zéro automatique
  • capacité de mémoire : 256 kB pour application et données utilisateur RAM avec 10000 instructions256 kB pour variables internes RAM
  • données sauvegardées : 256 kB mémoire flash intégrée pour sauvegarde de l'application et des données
  • équipement de stockage de données : 2 Go carte SD (optionnel)
  • type de pile : BR2032 lithium non rechargeable, durée de vie de la batterie: 4 année(s)
  • temps de sauvegarde : 1 an à 25 °C (par l?interruption de l?alimentation électrique)
  • temps d'exécution par Kinstruction : 0,3 ms pour tâche évènementielle et périodique
  • temps d'exécution par instruction : 0,2 µs Booléen
  • temps exact d'une tâche : 60 µs temps de réponse
  • Taille maxi zones articles : 512 %KW mots de constantes255 %TM timers255 %C compteurs8000 %MW mots mémoire512 %M bits mémoire
  • horodateur : Avec
  • dérive de l'horloge : <= 30 s/mois à 25 °C
  • boucle de régulation : Régulateur PID réglable jusqu'à 14 boucles simultanées
  • fonctions du mouvement : Position PTO 2 axe(s)impulsion/instruction mode (100 kHz)Position PTO 1 axe(s)Rotation horaire/anti-horaire mode (100 kHz)
  • Fonctions disponibles : MIDPLSGénérateur de fréquences
  • nombre d'entrée de comptage : 4 entrée rapide (compteur rapide) à 100 kHz 32 bits
  • counter function : A/BImpulsion/instructionSimple phase
  • type de connexion intégrée : Port USB avec mini B USB 2.0 connecteurConnexion en série non isolée serial 1 avec RJ45 connecteur et RS232/RS485 interface Ethernet avec RJ45 connecteur
  • alimentation : (série)alimentation liaison en série: 5 V, <200 mA
  • vitesse de transmission : 1,2?115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m pour RS4851,2?115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m pour RS232480 Mbit/s pour USB
  • protocole de communication : Port USB: USB protocole - Réseau SoMachineConnexion en série non isolée: Modbus protocole maître /esclave - RTU/ASCII ou SoMachine-Network: ethernet protocole
  • port Ethernet : 10BASE-T/100BASE-TX 1 port avec 100 m câble cuivre
  • Service de communication : Équipement client Modbus TCPAdaptateur Ethernet/IPServeur Modbus TCPClient Modbus TCPClient DHCP
  • Signalisation locale : pourPWR 1 LED (vert) pourRUN 1 LED (vert) pourerreur module (ERR) 1 LED (rouge) pouraccès par carte SD 1 LED (vert) pourBAT 1 LED (rouge) pourétat d?E/S 1 DEL par canal (vert) pourligne série 1 LED (vert) pourACT activité réseau Ethernet (vert) pourliaison (état de liaison) lien réseau Ethernet (jaune)
  • Raccordement électrique : bornier débrochable à vis pour les entrées bornier débrochable à vis pour les sorties bornier, 3 terminal(s) pour connexion de l?alimentation électrique 24 V CC connecteur, 4 terminal(s) pour entrées analogiquesMini B USB 2.0 connecteur pour un terminal de programmation
  • distance maximale entre les appareils : Câble blindé: <10 m pour entrée rapideCâble non blindé: <30 m pour sortieCâble non blindé: <30 m pour entrée digitaleCâble non blindé: <1 m pour entrée analogiqueCâble blindé: <3 m pour sortie rapide
  • isolement : Entre entrée et sortie à 500 V CAEntre entrée rapide et logique interne à 500 V CANon isolé entre entréesEntre sortie et logique interne à 500 V CANon isolé entre entrées analogiques et logique interneNon isolé entre entrées analogiques
  • Marquage : CE
  • support de montage : Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
  • Hauteur : 90 mm
  • Profondeur : 70 mm
  • Largeur : 160 mm
  • Poids du produit : 0,456 kg
