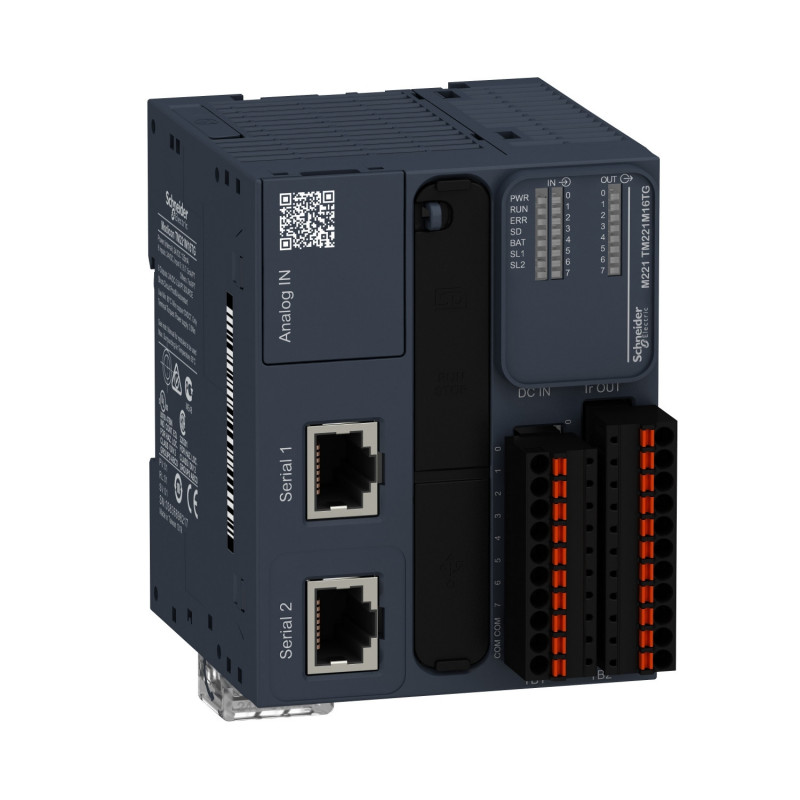

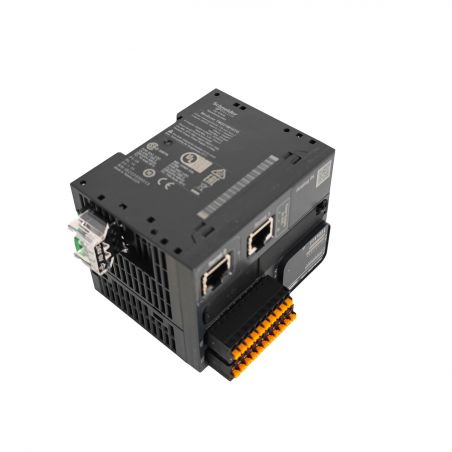

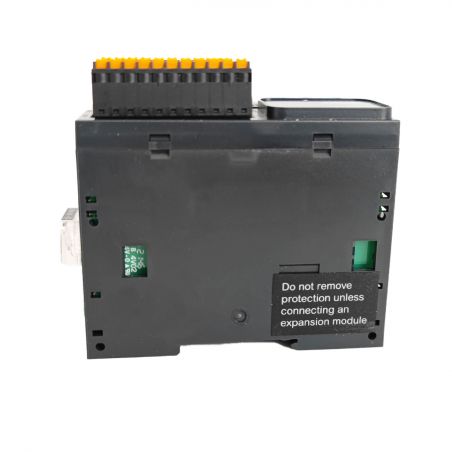

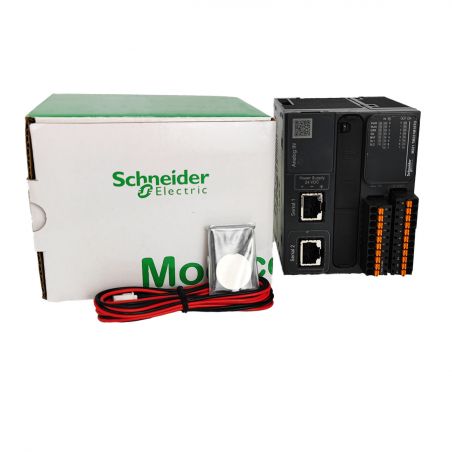

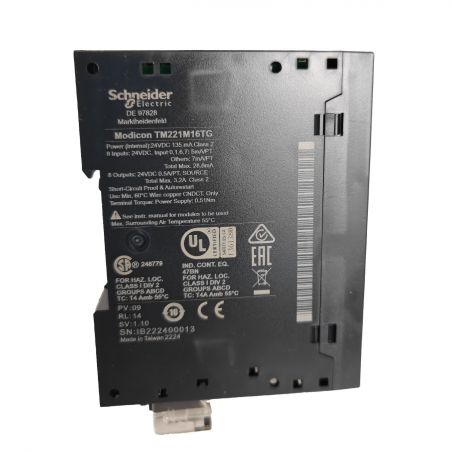

TM221M16TG Schneider - Automate Modicon M221 Book - Contrôleur 16 entrées/sorties - 24Vcc - PNP, 2 ports série, 24Vcc
220,00 € HT
Réf. fabricant : TM221M16TG
EAN-13 : 3606480611308
Réf. AE : SCHTM221M16TG
Automate Modicon M221 Book 16 entrées sorties - Alimentation 24Vcc/h2>
Le contrôleur TM221M16TG de chez Schneider Electric est un automate programmable industriel (API) complet pouvant recevoir jusque 7 modules d'extension TM3 en direct. Et jusque 14 modules Modicon TM3 en utilisant un module d'extension de bus émetteur/récepteur.
Facile à installer, ce contôleur Modicon se monte sur un rail DIN symétrique standard. Toutes les entrées sorties logiques de cet API sont équipées d'un bornier à ressort automatique pour un câblage plus rapide.
Cet automate Modicon M221 Book ne possède pas de port ethernet RJ45 en façade, mais il est équipé de liaisons séries.
- Tension d'alimentation: 24Vcc
- Entrées sorties totales: 16
- Entrées 24Vcc sink/source: 8
- dont entrées rapides: 4
- Entrées analogiques 0-10V: 2
- Sorties à relais: 0
- Sorties à transistor: 8
- dont sorties rapides: 2
- Possibilité d'ajouter un écran déporté ref TMH2GDB
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Automate programmable industriel Schneider de référence TM221M16TG :
- Gamme : Modicon M221
- Type de produit ou équipement : Contrôleur logique
- [Us] tension d'alimentation : 24 V CC
- nombre entrées TOR : 8, entrée TOR 4 entrée rapide se conformer à CEI 61131-2 Type 1
- nombre entrées analogiques : 2 à 0...10 V
- Type de sortie numérique : Transistor
- nombre sorties TOR : 8 transistor 2 sortie rapide
- tension de sortie numérique : 24 V DC
- courant de sortie TOR : 0,5 A
- Complémentaires nombre E/S TOR : 16
- nombre de module d'extension E/S maxi : 7 pour sortie relais
- Limites de la tension d'alimentation : 20,4?28,8 V
- Courant à l'appel : 35 A
- puissance consommée maximale en W : 22 W à 24 V (avec un nombre max de modules d'extension E/S)3,2 W à 24 V (sans module d'extension E/S)
- courant de sortie module d'alimentation : 0,52 A 5 V pour expansion bus0,49 A 24 V pour expansion bus
- logique d'entrée numérique : Sink or source (positive/negative)
- Tension entrées numériques : 24 V
- type de tension d'entrée numérique : DC
- Résolution d'entrée analogique : 10 bits
- valeur du bit de poids faible : 10 mV
- temps de conversion : 1 ms par voie + 1 cycle contrôleur pour entrée analogique entrée analogique
- surcharge admise sur les entrées : +/- 30 V CC pour 5 min (maximum) pour entrée analogique+/- 13 V CC (permanent) pour entrée analogique
- tension état 1 garanti : >= 15 V for input
- tension état 0 garanti : <= 5 V for input
- courant d'entrée TOR : 7 mA pour entrée TOR5 mA pour entrée rapide
- impédance d'entrée : 100 kOhm pour entrée analogique3,4 kOhm pour entrée4,9 kOhm pour entrée rapide
- temps de réponse : 35 µs arrêt, I2...I5 terminal(s) pour entrée5 µs marche, I0, I1, I6, I7 terminal(s) pour entrée rapide35 µs marche, autres terminaux terminal(s) pour entrée5 µs arrêt, I0, I1, I6, I7 terminal(s) pour entrée rapide100 µs arrêt, autres terminaux terminal(s) pour entrée5 µs mise en marche, arrêt, Q0...Q1 terminal(s) pour sortie50 µs mise en marche, arrêt, Q2...Q3 terminal(s) pour sortie300 µs mise en marche, arrêt, autres terminaux terminal(s) pour sortie
- temps de filtrage configurable : 0 ms for input3 ms for input12 ms for input
- logique de sortie numérique : Logique Positive (PNP)
- courant maxi par groupe de sorties : 4 A
- Fréquence de sortie (sync à secteur) : 100 kHz pour sortie rapide (PWM/PLS mode) à Q0...Q1 terminal5 kHz pour sortie à Q2...Q3 terminal0,1 kHz pour sortie à Q4...Q6 terminal
- erreur de précision absolue : +/- 1 % pleine échelle pour entrée analogique
- courant de fuite maximum : 0,1 mA pour sortie transistor
- chute de tension maximale : <1 V
- durée de vie mécanique : 20000000 cycle pour sortie transistor
- charge sur lampe à filament maximum : <12 W pour sortie et sortie rapide
- type de protection : Protection court circuit et surcharge avec réarmement automatiqueProtection contre court-circuit à la sortieProtection contre les surcharges et courts-circuits à 1 A
- temps de reset : 1 s remise à zéro automatique
- capacité de mémoire : 256 kB pour application et données utilisateur RAM avec 10000 instructions256 kB pour variables internes RAM
- données sauvegardées : 256 kB mémoire flash intégrée pour sauvegarde de l'application et des données
- équipement de stockage de données : 2 Go carte SD (optionnel)
- type de pile : BR2032 lithium non rechargeable, durée de vie de la batterie: 4 année(s)
- temps de sauvegarde : 1 an à 25 °C (par l?interruption de l?alimentation électrique)
- temps d'exécution par Kinstruction : 0.3 ms for event and periodic task0,7 ms pour autre instruction
- temps d'exécution par instruction : 0.2 µs Boolean
- temps exact d'une tâche : 60 µs response time
- structure d'application : 1 tâche auxiliaire cyclique1 tâche maîtresse configurable roue libre/cyclique8 tâches d'interruption
- Taille maxi zones articles : 8000 %MW mots mémoire255 %C compteurs512 %KW mots de constantes255 %TM timers512 %M bits mémoire
- horodateur : Avec
- dérive de l'horloge : <= 30 s/mois à 25 °C
- boucle de régulation : Adjustable PID regulator up to 14 simultaneous loops
- fonctions du mouvement : Position PTO 2 axe(s)impulsion/instruction mode (100 kHz)Position PTO 1 axe(s)Rotation horaire/anti-horaire mode (100 kHz)
- Fonctions disponibles : MIDPLSGénérateur de fréquences
- nombre d'entrée de comptage : 4 entrée rapide (compteur rapide) à 100 kHz 32 bits
- counter function : Simple phaseA/BImpulsion/instruction
- type de connexion intégrée : USB port with mini B USB 2.0 connectorConnexion en série non isolée serial 1 avec RJ45 connecteur et RS485 interface Connexion en série non isolée serial 2 avec RJ45 connecteur et RS232/RS485 interface
- alimentation : (serial 1)alimentation liaison en série: 5 V, <200 mA
- vitesse de transmission : 1.2...115.2 kbit/s (115.2 kbit/s by default) for bus length of 15 m for RS4851.2...115.2 kbit/s (115.2 kbit/s by default) for bus length of 3 m for RS232480 Mbit/s pour USB
- protocole de communication : USB port: USB - SoMachine-NetworkNon isolated serial link: Modbus master/slave - RTU/ASCII or SoMachine-Network
- Service de communication : Modbus esclaveModbus maître
- Signalisation locale : 1 LED (green) for PWR1 LED (green) for RUN1 LED (red) for module error (ERR)1 LED (green) for SD card access (SD) pourBAT 1 LED (rouge)1 LED (green) for SL1 pourSL2 1 LED (vert)1 LED per channel (green) for I/O state
- Raccordement électrique : bornier, 3 terminal(s) pour connexion de l?alimentation électrique 24 V CC connecteur, 4 terminal(s) pour entrées analogiquesMini B USB 2.0 connecteur pour un terminal de programmation bornier débrochable à ressorts, 10 terminal(s) pour les entrées bornier débrochable à ressorts, 11 terminal(s) pour les sorties
- distance maximale entre les appareils : Shielded cable: <10 m for fast inputCâble non blindé: <30 m pour sortieCâble non blindé: <30 m pour entrée digitaleCâble non blindé: <1 m pour entrée analogiqueCâble blindé: <3 m pour sortie rapide
- isolement : Entre entrée et sortie à 500 V CAEntre entrée rapide et logique interne à 500 V CANon-insulated between inputsEntre sortie et logique interne à 500 V CAEntre groupes de tension à 500 V CANon isolé entre entrées analogiques et logique interneNon isolé entre entrées analogiquesEntre sortie rapide et logique interne à 500 V CANon-insulated between outputs
- Marquage : CE
- support de montage : Top hat type TH35-15 rail conforming to IEC 60715Top hat type TH35-7.5 rail conforming to IEC 60715 plate or panel with fixing kit
- Hauteur : 90 mm
- Profondeur : 70 mm
- Largeur : 70 mm
- Poids du produit : 0,264 kg
- Type de produit :
- Automate programmable industriel
- Gamme :
- Modicon
- Famille :
- M221 Book
- Tension d'alimentation :
- 24Vcc
- Nombre d'entrées / sorties :
- 16 E/S
- Nombre d'entrées analogiques 0-10V :
- 2
- Nombre de sorties à relais :
- 0
- Nombre de sorties à transistor :
- 8
- Liaison série :
- Avec
- Nombre d'entrées rapides :
- 4
- Nombre d'entrées sink/source 24Vcc :
- 8
- Nombre de sorties rapides :
- 2
- Port CANopen :
- Sans
- Port ethernet :
- Sans
- Régulation PID :
- Avec
