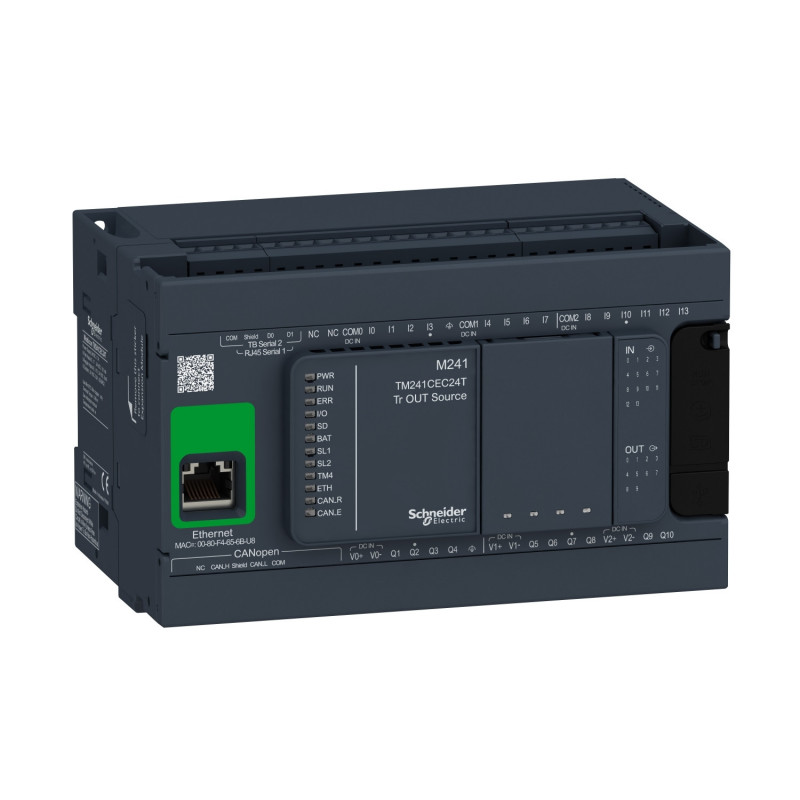

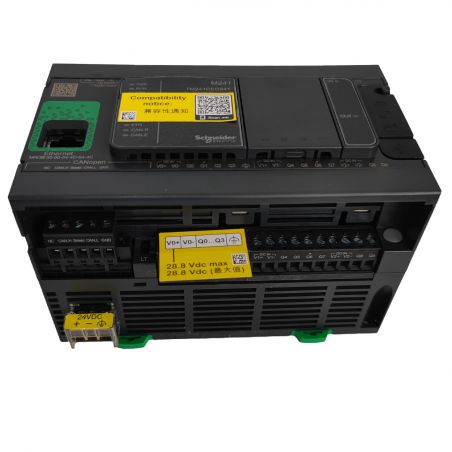

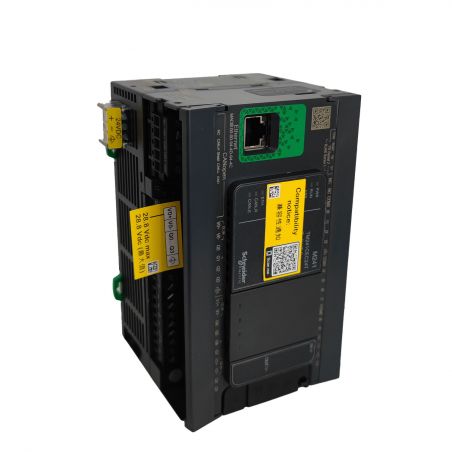

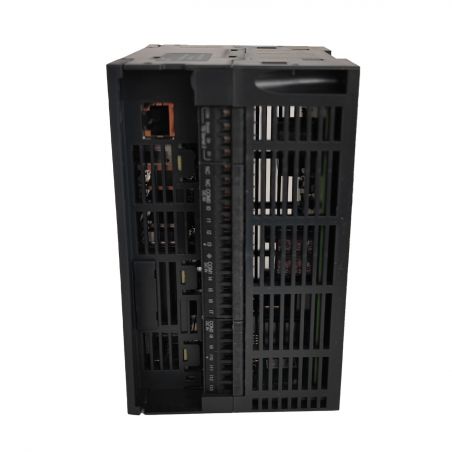

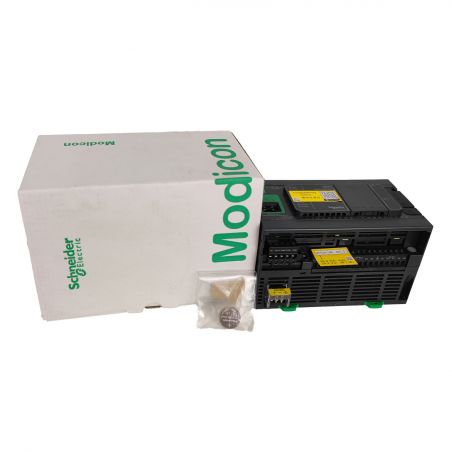

TM241CEC24T Schneider - Automate Modicon M241 - Contrôleur 24 entrées/sorties - 24Vcc - PNP - Ethernet+CANopen+2 série
405,13 € HT
Réf. fabricant : TM241CEC24T
EAN-13 : 3606480611117
Réf. AE : SCHTM241CEC24T
Automate Modicon M241 24 entrées sorties - Alimentation 24Vcc/h2>
Le contrôleur TM241CEC24T de chez Schneider Electric est un automate programmable industriel (API) complet pouvant recevoir jusque 7 modules d'extension TM3 en direct. Et jusque 14 modules Modicon TM3 en utilisant un module d'extension de bus émetteur/récepteur.
Facile à installer, ce contôleur Modicon se monte sur un rail DIN symétrique standard. Toutes les entrées sorties logiques de cet API sont équipées d'un bornier à vis débrochable pour faciliter son câblage.
Cet automate Modicon M241 est équipé d'un port ethernet RJ45 en façade, de liaisons séries et d'un port pour bus terrain CANopen sur bornier à vis.
- Tension d'alimentation: 24Vcc
- Entrées sorties totales: 24
- Entrées 24Vcc sink/source: 14
- dont entrées rapides: 8
- Entrées analogiques 0-10V: 2
- Sorties à relais: 0
- Sorties à transistor: 10
- dont sorties rapides: 4
- Possibilité d'ajouter un écran déporté ref TMH2GDB
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de l'Automate programmable industriel Schneider de référence TM241CEC24T :
- Gamme : Modicon M241
- Type de produit ou équipement : Contrôleur logique
- [Us] tension d'alimentation : 24 V DC
- nombre entrées TOR : 14, entrée TOR 8 entrée rapide se conformer à CEI 61131-2 Type 1
- Type de sortie numérique : Transistor
- nombre sorties TOR : 10 transistor 4 sortie rapide
- tension de sortie numérique : 24 V CC pour sortie transistor
- courant de sortie TOR : 0,5 A pour sortie transistor (Q0?Q9)0,1 A pour sortie rapide (mode PTO) (Q0?Q3)
- Complémentaires nombre E/S TOR : 24
- nombre de module d'extension E/S maxi : 7 (local architecture E/S)14 (distant architecture E/S)
- Limites de la tension d'alimentation : 20,4?28,8 V
- Courant à l'appel : 50 A
- puissance consommée en W : 32,6?40,4 W (avec un nombre max de modules d'extension E/S)
- logique d'entrée numérique : Dissipation ou source
- Tension entrées numériques : 24 V
- type de tension d'entrée numérique : DC
- tension état 1 garanti : >= 15 V pour entrée
- tension état 0 garanti : <= 5 V pour entrée
- courant d'entrée TOR : 5 mA pour entrée10,7 mA pour entrée rapide
- impédance d'entrée : 4,7 kOhm pour entrée2,81 kOhm pour entrée rapide
- temps de réponse : 50 µs marche, I0?I13 terminal(s) pour entrée50 µs arrêt, I0?I13 terminal(s) pour entrée<= 2 µs marche, I0?I7 terminal(s) pour entrée rapide<= 2 µs arrêt, I0?I7 terminal(s) pour entrée rapide<= 34 µs marche, Q0?Q9 terminal(s) pour sortie<= 250 µs arrêt, Q0?Q9 terminal(s) pour sortie<= 2 µs marche, Q0?Q3 terminal(s) pour sortie rapide<= 2 µs arrêt, Q0?Q3 terminal(s) pour sortie rapide
- temps de filtrage configurable : 1 ms pour entrée rapide12 ms pour entrée rapide0 ms pour entrée1 ms pour entrée4 ms pour entrée12 ms pour entrée
- logique de sortie numérique : Logique Positive (PNP)
- limites de la tension de sortie : 30 V CC
- courant dans le commun de sortie : 2 A avec Q0?Q3 terminal pour sortie rapide2 A avec Q4?Q7 terminal pour sortie1 A avec Q8?Q9 terminal pour sortie
- maximum output frequency : 20 kHz pour sortie rapide (mode PWM)100 kHz pour sortie rapide (PLS mode)1 kHz pour sortie
- précision : +/- 0,1 % à 0,02?0,1 kHz pour sortie rapide+/- 1 % à 0,1?1 kHz pour sortie rapide
- courant de fuite maximum : 5 µA pour sortie
- chute de tension maximale : <1 V
- charge sur lampe à filament maximum : <2,4 W
- type de protection : Protection contre les courts-circuitsProtection court circuit et surcharge avec réarmement automatiqueProtection contre l'inversion de polarité pour sortie rapide
- temps de reset : 10 ms remise à zéro automatique sortie12 s remise à zéro automatique sortie rapide
- capacité de mémoire : 8 MB pour programme64 Mo pour mémoire système RAM
- données sauvegardées : 128 MB mémoire flash intégrée pour sauvegarde programme utilisateur
- équipement de stockage de données : <= 16 GB carte SD (optionnel)
- type de pile : BR2032 lithium non rechargeable, durée de vie de la batterie: 4 année(s)
- temps de sauvegarde : 2 ans à 25 °C
- temps d'exécution par Kinstruction : 0,3 ms pour tâche évènementielle et périodique0,7 ms pour autre instruction
- structure d'application : 8 tâches évènement externe4 tâches maîtres cycliques3 tâches maîtres cycliques + 1 tâche libre8 tâches évènement
- horodateur : Avec
- dérive de l'horloge : <= 60 s/mois à 25 °C
- fonctions du mouvement : PTO fonction 4 canal(aux) (fréquence de positionnement: 100 kHz)PTO fonction 4 canal(aux) pour sortie transistor (fréquence de positionnement: 1 kHz)
- nombre d'entrée de comptage : 4 entrée rapide (compteur rapide) à 200 kHz14 Entrée standard à 1 kHz
- type de signal de commande : A/B à 100 kHz pour entrée rapide (compteur rapide)Impulsion/instruction à 200 kHz pour entrée rapide (compteur rapide)Simple phase à 200 kHz pour entrée rapide (compteur rapide)
- type de connexion intégrée : Connexion en série non isolée serial 1 avec RJ45 connecteur et RS232/RS485 interface Connexion en série non isolée serial 2 avec bornier débrochable à vis connecteur et RS485 interface Port USB avec mini B USB 2.0 connecteurEthernet avec RJ45 connecteurCANopen J1939 avec SUB-D 9 mâle connecteur
- alimentation : (serial 1)alimentation liaison en série: 5 V, <200 mA
- vitesse de transmission : 1,2?115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 15 m pour RS4851,2?115,2 kbit/s (115,2 kbit/s par défaut) pour une longueur de bus de 3 m pour RS232480 Mbit/s pour une longueur de bus de 3 m pour USB10/100 Mbit/s pour ethernet1000 kbit/s pour une longueur de bus de 20 m pour CANopen800 kbit/s pour une longueur de bus de 40 m pour CANopen500 kbit/s pour une longueur de bus de 100 m pour CANopen250 kbit/s pour une longueur de bus de 250 m pour CANopen125 kbit/s pour une longueur de bus de 500 m pour CANopen50 kbit/s pour une longueur de bus de 1000 m pour CANopen20 kbit/s pour une longueur de bus de 2500 m pour CANopen
- protocole de communication : Connexion en série non isolée: Modbus protocole maître /esclave
- port Ethernet : 10BASE-T/100BASE-TX - 1 port(s) câble cuivre
- ethernet services : Client/serveur SNMPÉquipement client Modbus TCPServeur Modbus TCPClient Modbus TCPAccès var IECClient/serveur FTPClient SQLClient DHCPAdaptateur Ethernet/IPEnvoi et réception de message électronique du dispositif de commande à partir de la bibliothèque TCP/UDPServeur web (système WebVisu & XWeb)Serveur OPC UAClient DNS
- Signalisation locale : pourPWR 1 LED (vert) pourRUN 1 LED (vert) pourerreur module (ERR) 1 LED (rouge) pourErreur E/S 1 LED (rouge) pouraccès par carte SD 1 LED (vert) pourBAT 1 LED (rouge) pourSL1 1 LED (vert) pourSL2 1 LED (vert) pourdéfaut bus sur TM4 1 LED (rouge) pourétat d?E/S 1 DEL par canal (vert) pouractivité du port Ethernet 1 LED (vert) pourexécution CANopen 1 LED (vert) pourerreur CANopen 1 LED (vert)
- raccordement électrique : bornier débrochable à vispour entrées / sorties (pas 5,08 mm) bornier débrochable à vispour connexion de l?alimentation électrique 24 V CC (pas 5,08 mm)
- distance maximale entre les appareils : Câble non blindé: <50 m pour entréeCâble blindé: <10 m pour entrée rapideCâble non blindé: <50 m pour sortieCâble blindé: <3 m pour sortie rapide
- isolement : Entre alimentation et logique interne à 500 V CANon isolé entre alimentation et masseEntre entrée et sortie à 500 V CANon isolé entre entréesEntre entrée rapide et logique interne à 500 V CAEntre sortie et logique interne à 500 V CANon isolé entre sortiesEntre sortie rapide et logique interne à 500 V CA
- Marquage : CE
- tenue aux ondes de choc : 1 kV lignes d'alimentation CC mode commun se conformer à EN/IEC 61000-4-51 kV câble blindé mode commun se conformer à EN/IEC 61000-4-50,5 kV lignes d'alimentation CC mode différentiel se conformer à EN/IEC 61000-4-51 kV sortie relais mode différentiel se conformer à EN/IEC 61000-4-51 kV entrée mode commun se conformer à EN/IEC 61000-4-51 kV sortie transistor mode commun se conformer à EN/IEC 61000-4-5
- Services Web : Serveur web
- nombre maximum de connexions : 16 équipement Ethernet/IP8 serveur Modbus
- profil services CANopen : DS 301 V4.02DR 303-1
- nombre d'esclaves : 63 CANopen:
- support de montage : Top hat type TH35-15 rail se conformer à IEC 60715Top hat type TH35-7.5 rail se conformer à IEC 60715 platine ou panneau avec kit de fixation
- Hauteur : 90 mm
- Profondeur : 95 mm
- Largeur : 150 mm
- Poids du produit : 0,53 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Automate programmable industriel
- Gamme :
- Modicon
- Famille :
- M241
- Tension d'alimentation :
- 24Vcc
- Nombre d'entrées / sorties :
- 24 E/S
- Nombre d'entrées analogiques 0-10V :
- 2
- Nombre de sorties à relais :
- 0
- Nombre de sorties à transistor :
- 10
- Liaison série :
- Avec
- Nombre d'entrées rapides :
- 8
- Nombre d'entrées sink/source 24Vcc :
- 14
- Nombre de sorties rapides :
- 4
- Port CANopen :
- Avec
- Port ethernet :
- Avec
- Régulation PID :
- Avec
- Marque :
- Schneider
