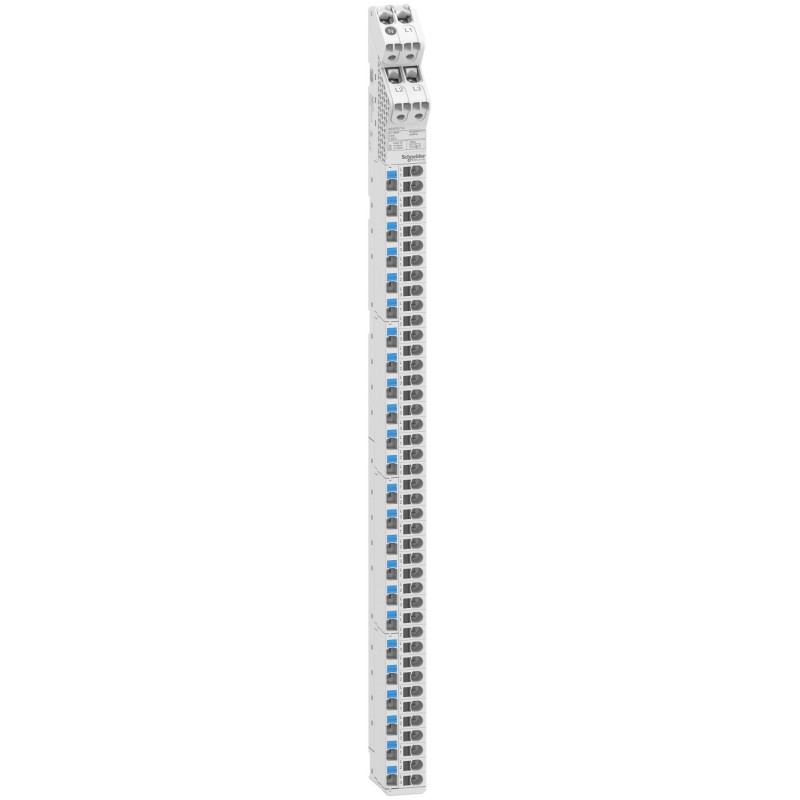

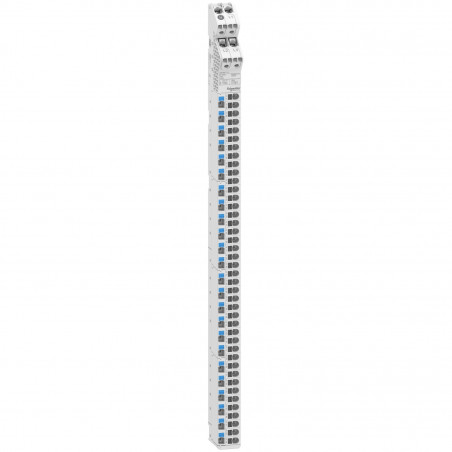

A9XPK714 Schneider Acti9 Vdis - répartiteur vertical - 125A 250/440V 66 points de connexion
126,35 € HT
Réf. fabricant : A9XPK714
EAN-13 : 3606489667580
3606489667580
Réf. AE : SCHA9XPK714
SCHA9XPK714
Répartiteur vertical Schneider 66 connexions
Ce répartiteur vertical s'installe sur la joue intérieure d'une armoire électrique, ce qui vous permet de gagner de l'espace modulaire en n'occupant aucun modules sur les rangées.
Il est adapté pour du câblage monophasé 230V ou triphasé/tétrapolaire 400V.
Les bornes de connexions automatiques permettent de gagner du temps au câblage.
Il possède 66 départs: 24 pour le neutre et 42 pour la ou les phases. Chacune des phases est marqué pour faciliter l'équilibrage des phases.
Un bornier d'alimentation L1, L2, L3 et N
Il mesure 68cm de haut.
Ce répartiteur vertical Schneider est initialement conçu pour les armoires électriques Prisma G, Pragma 24 modules et Resi9 24 modules. Avec un peut de savoir faire, il peut également s'adapter dans d'autres modèles d'armoires.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Répartiteur vertical Schneider de référence A9XPK714 :
- Gamme : Acti9
- Nom du produit : Acti9 VDIS
- Type de produit ou équipement : Bloc de distribution verticale
- Compatibilité de gamme : PragmaPrisma Prisma GPrisma Prisma Pack 250Prisma Prisma Pack 160
- Complémentaires Courant nominal (In) : 125 A
- Tension assignée de service (Us) : 250/440 V
- Type de réseau : CA
- Fréquence du réseau : 50/60 Hz
- [Ui] tension d'isolement : 500 V
- [Uimp] tension assignée de tenue aux chocs : 6 kV
- nombre de borniers : 1 avec 66 départs
- Mode de raccordement : Alimentation: borne du type à cage10?35 mm²Distribution: bornes automatiques1,5?10 mm² (rigide) Distribution: bornes automatiques4?10 mm² (multibrins) Distribution: bornes automatiques1,5?16 mm² (souple) Distribution: bornes automatiques1,5?16 mm² (flexible avec embout)
- départs du bornier répartiteur : 14 modules pour phase24 modules pour neutre
- Hauteur : 680 mm
- Profondeur : 71,5 mm
- Largeur : 40,5 mm
- Poids du produit : 2,04 kg
- Type de produit :
- Répartiteur vertical - Bornier triphasé
- Nombre de départ :
- 22 départs
