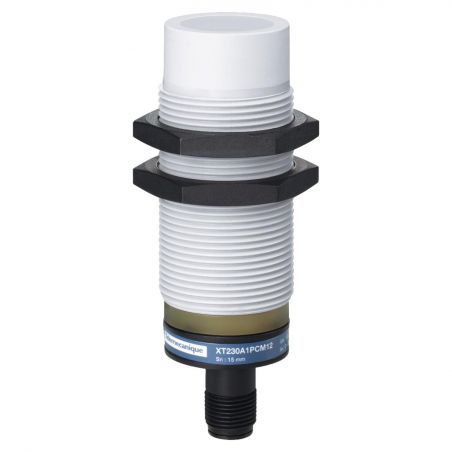

XT230A1PCM12 Schneider Détecteur capacitif M30 12 à 24Vcc PNP - NO+NF 4 fils non noyable connecteur M12 OsiSense XT2
Réf. fabricant : XT230A1PCM12
EAN-13 : 3389119026055
3389119026055
Réf. AE : SCHXT230A1PCM12
SCHXT230A1PCM12
Capteur capacitif de proximité 4 fils - Portée Sn=15mm - Sortie PNP Schneider Electric
Ce détecteur cylindrique étanche en boitier plastique est issu de la gamme OsiSense XT2 de chez Telemecanique Sensors membre du groupe Schneider Electric.
Alimentation en 12-24Vcc ce capteur capacitif permet la détection des objets métalliques, non métalliques ou des liquides à une distance de 15mm.
De type , cela signifie qu'il peut pas être installé en montage affleurant. Il a besoin d'espace de chaque coté de la tête active pour fonctionner.
Le raccordement à ce détecteur inductif 4 fils se fait par connecteur m12 - 4 broches.
- Capteur
- Détecteur 4 fils
- Alimentation 12-24Vcc
- Portée de détection 15mm
- Sortie PNP
- Contact NO+NF
- Boitier plastique
- Longueur du capteur74,5mm
- Filetage M30x1
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Capteur capacitif de proximité Telemecanique de référence XT230A1PCM12 :
- Gamme de produits : Telemecanique Capacitive proximity sensors XT
- Type de capteur : Détecteur de proximité capacitif
- Application spécifique du produit : Détection des matériaux isolés ou conducteurs
- nom du détecteur : XT2
- forme du capteur : Cylindrique M30
- Dimension : 74,5 mm
- Type de carter : Fixe
- capacité de montage du détecteur : Non encastrable
- Matière : Plastique
- Matière du coffret : Plastique
- type de signal de sortie : Numérique
- mode de raccordement : À 4 fils
- portée nominale : 15 mm
- sortie numérique : 1 "O" + 1 "F"
- Type de circuit de sortie : CC
- Type de sortie numérique : PNP
- raccordement électrique : Connecteur mâle M12, 4 broches
- [Us] tension d'alimentation : 12...24 V CC avec protection contre l'inversion de polarité
- Retard réponse maximal : 15 ms
- Degré de protection IP : Double isolation IP67 se conformer à CEI 60529
- Complémentaires Filetage ISO : M30 x 1,5
- Face de détection : Frontal
- [Sa] portée de travail : 0?11 mm
- zone de réglage : 0?17 mm
- parcours différentiel : < 1...20 % Sr
- Précision de répétition : < 5 % Sr
- état LED : Indication état sortie: 1 LED (jaune)
- Limites de la tension d'alimentation : 10?30 V CC
- courant résiduel maximal : 100 mA état ouvert
- Type de protection : Protection contre les courts-circuits
- fréquence de commutation : <= 150 Hz
- chute de tension maximale : <2,5 V (fermé)
- consommation électrique : < 25 mA
- retard à la disponibilité maxi : 100 ms
- retard récupération maxi : 15 ms
- Courant commuté maximum : 400 mA
- Marquage : CE
- réglage : Sensibilité par potentiomètre
- longueur du filetage : 48,5 mm
- Longueur : 74,5 mm
- Poids du produit : 0,15 kg
- Type de produit :
- Capteur capacitif de proximité
- Type de contact :
- NO+NF
- Gamme :
- OsiSense
- Famille :
- XT2
- Tension d'alimentation :
- 12-24Vcc
- Connectique :
- Connecteur M12 - 4 broches
- Filetage :
- M30
- Nombre de fils :
- 4 fils
- Portée (Sn) en mm :
- 15mm
- Type de sortie :
- Sortie PNP
- Longueur :
- 74,5mm
- Matière :
- Boitier plastique
