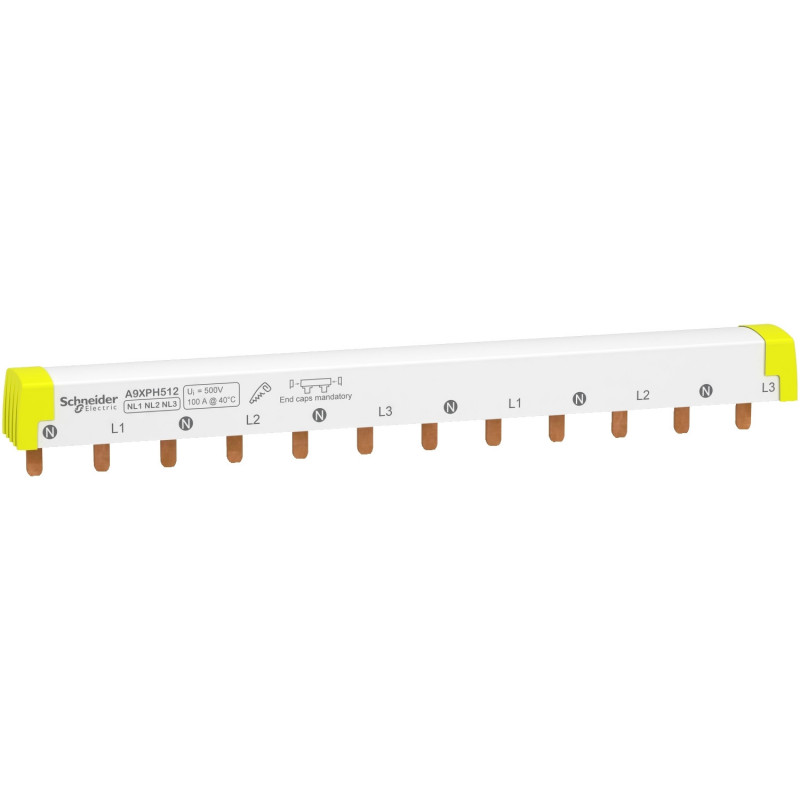

A9XPH512 Schneider Peigne d'équilibrage tétrapolaire vers disjoncteur 2P - Pas 18mm - 12 modules - Acti9 iC60
15,31 € HT
Réf. fabricant : A9XPH512
EAN-13 : 3606480485084
3606480485084
Réf. AE : SCHA9XPH512
SCHA9XPH512
Peigne 12 modules d'équilibrage de phase 4P vers disjoncteur 2P Schneider Acti9 iC60 et autres marques
Ce peigne permet l'équilibrage des phases sur des disjoncteurs bipolaires 2P 230V depuis une alimentation 4P 380V.
- Disjoncteur n°1: Phase 1 + neutre
- Disjoncteur n°2: Phase 2 + neutre
- Disjoncteur n°3: Phase 3 + neutre
- Disjoncteur n°4: Phase 1 + neutre
- Disjoncteur n°5: Phase 2 + neutre
- Disjoncteur n°6: Phase 3 + neutre
Ce peigne Schneider A9XPH512 pour équilibrer les phases est compatible avec tous les disjoncteurs 2P à bornes alignées avec un entraxe de 18mm entre chaque borne.
Il est donc compatible avec la plupart des disjoncteurs bipolaire des marques Schneider, Hager, Legrand ou IMO proposés sur le site.
Ce peigne d'équilibrage de phases Schneider peut être recoupé.
Il mesure 12 modules soit environ 22cm.
Si vous avez un doute n'hésitez pas à contacter nos techniciens au 02.99.69.69.41
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales du Peigne bipolaire,Peigne d'équilibrage de phase Schneider de référence A9XPH512 :
- Gamme : Acti 9
- Type de produit ou équipement : Peigne de raccordement
- Catégorie d'accessoire / de pièce détachée : Accessoire de connexion
- description des lignes : 3P + N
- Length in 18 mm modules : 12
- Complémentaires nombre de voies : 6 voies N + P + auxiliaire
- configuration des pôles pour 1 voie : 1 1P + N1 2P
- pas de raccordement : 18 mm
- type de connecteur : Dent
- distance entre appareils : 36 mm
- marquage : N L1 N L2 N L3
- Isolement : Isolé
- Présentation du produit : Découpable
- [Ie] courant assigné d'emploi : 100 A à 40 °C
- [Ue] tension assignée d'emploi : 415 V CA
- [Ui] tension d'isolement : 500 V CA se conformer à CEI 61439-2
- Mode d'installation : Horizontale
- emplacement de montage : Bas ou haut sur borne du type à cageBas ou haut sur terminal double
- Pas de 9 mm : 24
- Largeur : 220 mm
- Couleur : Blanc (RAL 9003)
- Compatibilité de gamme : Acti 9 Acti 9 iC60Acti 9 Acti 9 iK60Acti 9 Acti 9 iIDActi 9 Acti 9 iID KActi 9 Acti 9 iSWActi 9 Acti 9 iSW-NAMulti 9 Multi 9 C60
- Type de produit :
- Peigne d'équilibrage de phase - Peigne bipolaire
- Gamme :
- Acti9
- Famille :
- iC60
- Calibre :
- 100A
- Encombrement (modules de 18mm) :
- 12 modules
- Polarité :
- 3 x N+P
- Entraxe des dents :
- 18mm
- Type de bornes :
- Bornes alignées
- Garantie :
- 18 mois
