A9XPP712 Schneider - Peigne de répartition 4P vers 1P+N avec connecteur - Pas 9mm - 12 modules - Acti 9 iDT40
search
  • A9XPP712 Schneider - Peigne de répartition 4P vers 1P+N avec connecteur - Pas 9mm - 12 modules - Acti 9 iDT40
* Image(s) non contractuelle(s)
Livraison sous 2 à 3 semaines

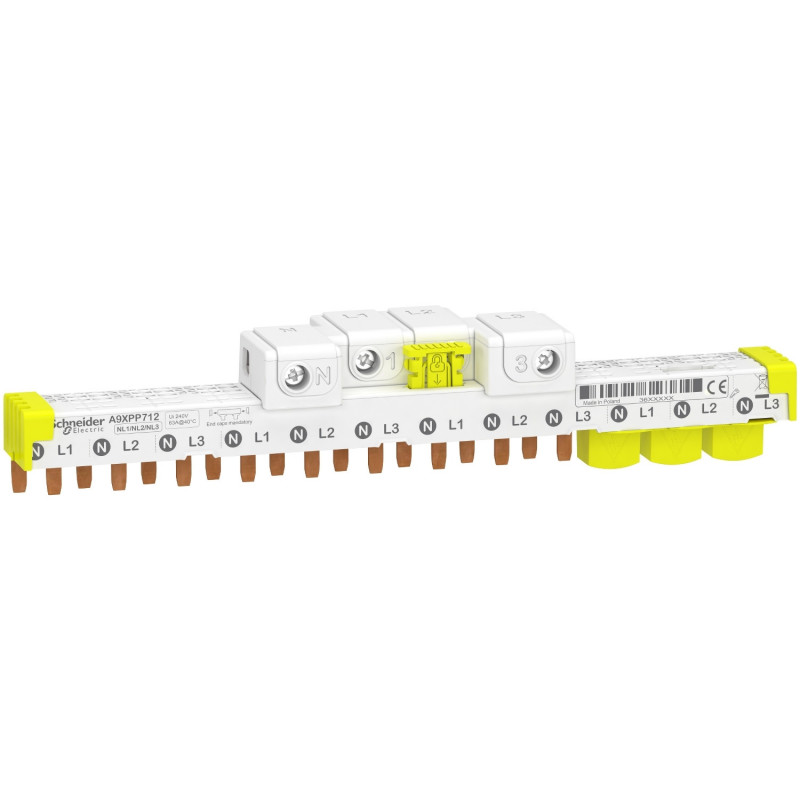

A9XPP712 Schneider - Peigne de répartition 4P vers 1P+N avec connecteur - Pas 9mm - 12 modules - Acti 9 iDT40

Schneider
22,00 € HT
Réf. fabricant : A9XPP712 EAN-13 : 3606489598884 3606489598884 Réf. AE : SCHA9XPP712 SCHA9XPP712

Peigne 12 modules d'équilibrage de phase 4P vers disjoncteur 1P+N Schneider Acti9 iDT40 et autres marques

Ce peigne permet l'équilibrage des phases sur des disjoncteurs phase neutre 1P+N 230V depuis une alimentation 4P 380V.

  • Disjoncteur n°1: Phase 1 + neutre
  • Disjoncteur n°2: Phase 2 + neutre
  • Disjoncteur n°3: Phase 3 + neutre
  • Disjoncteur n°4: Phase 1 + neutre
  • Disjoncteur n°5: Phase 2 + neutre
  • Disjoncteur n°6: Phase 3 + neutre

Ce peigne Schneider A9XPP712 pour équilibrer les phases est compatible avec tous les disjoncteurs 1P+N à bornes décalées avec un entraxe de 9mm entre chaque borne.

Il est donc compatible avec la plupart des disjoncteurs phase neutre des marques Schneider, Hager, Legrand ou IMO proposés sur le site.

Ce peigne d'équilibrage de phases Schneider peut être recoupé.

Il mesure 12 modules soit environ 22cm.

Ce peigne, en plus de vous aider à répartir vos phases, possède des connecteurs d'alimentation sur le dessus permettant d'alimenter le peigne et donc faciliter le câblage en vous évitant d'utiliser des bornes de repiquage.

Si vous avez un doute n'hésitez pas à contacter nos techniciens au 02.99.69.69.41

Questions et réponses
livraison gratuite

Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros

Type de produit :
Peigne avec connecteurs intégrés - Peigne d'équilibrage de phase - Peigne phase neutre - Peigne tétrapolaire - Peigne triphasé
Gamme :
Acti9
Famille :
iDT40
Calibre :
80A
Encombrement (modules de 18mm) :
12 modules
Polarité :
3P+N - 4P - 1P+N
Entraxe des dents :
9mm
Type de bornes :
Bornes décalées
Garantie :
18 mois
prix TTC_MKP :
24,2
actif_MKP :
1
Coefficient_MKP :
1,1
Total
22.00 € HT
26.40 € TTC

Caractéristiques principales du Peigne avec connecteurs intégrés,Peigne d'équilibrage de phase,Peigne phase neutre,Peigne triphasé,Peigne tétrapolaire Schneider de référence A9XPP712 :

  • Gamme : Acti9
  • Type de produit ou équipement : Peigne de raccordement
  • Catégorie d'accessoire / de pièce détachée : Accessoire de connexion
  • description des lignes : 3P + N
  • Length in 18 mm modules : 12
  • Complémentaires nombre de voies : 4 voies N + 3 L (équilibré)
  • configuration des pôles pour 1 voie : 1 x 3P + N1 x 3P3 x 1P + N
  • pas de raccordement : 9 mm entre phase et neutre18 mm entre phases
  • type de connecteur : Tooth
  • distance entre appareils : 54 mm
  • marquage : N L1 N L2 N L3
  • Isolement : Isolé
  • Présentation du produit : Découpable
  • [Ie] courant assigné d'emploi : 63 A at 40 °C
  • [Ue] tension assignée d'emploi : 230 V AC Ph/N400 V AC Ph/Ph
  • [Ui] tension d'isolement : 440 V AC conforming to IEC 61439-1
  • [Uimp] tension assignée de tenue aux chocs : 4 kV
  • Mode d'installation : Horizontale
  • emplacement de montage : Top on tunnel type terminals
  • Pas de 9 mm : 24
  • Largeur : 218 mm
  • Couleur : White (RAL 9003)
  • mode de raccordement : Bornes à vis (connecteur) 1,5?25 mm²
  • Compatibilité de gamme : Acti 9 C40Acti 9 C40 VigiActi 9 Acti 9 DT40Acti 9 Acti 9 DT40 VigiActi 9 Acti 9 iDPNActi 9 Acti 9 iDPN VigiActi 9 Vigi TG40Acti 9 Vigi TG60Multi 9 Multi 9 N40Multi 9 Multi 9 N40 VigiActi9 Acti9 iC40Acti9 Acti9 iDT40Acti9 Acti9 iDD40Acti9 Acti9 iDD40 TGActi9 Vigi iTG40Acti9 Acti9 iIG40Acti9 Acti9 iCV40Acti9 Vigi iCG40Acti9 Acti9 iID40Acti9 Acti9 iDT40KActi9 Acti9 iDD40KActi9 Acti9 iIG40K
Type de produit :
Peigne avec connecteurs intégrés - Peigne d'équilibrage de phase - Peigne phase neutre - Peigne tétrapolaire - Peigne triphasé
Gamme :
Acti9
Famille :
iDT40
Calibre :
80A
Encombrement (modules de 18mm) :
12 modules
Polarité :
3P+N - 4P - 1P+N
Entraxe des dents :
9mm
Type de bornes :
Bornes décalées
Garantie :
18 mois
