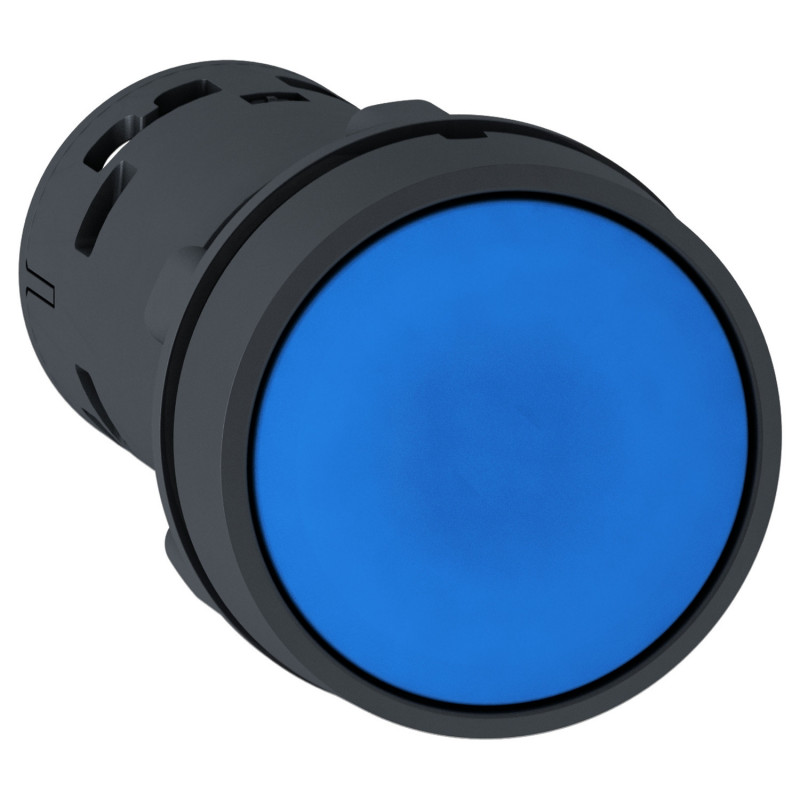

XB7NA65 Schneider bouton poussoir affleurant - Ø22 - bleu -1NO+1NF - Harmony XB7
7,50 € HT
Réf. fabricant : XB7NA65
EAN-13 : 3606480470219
Réf. AE : SCHXB7NA65
Bouton monostable à impulsion - Bleu - étanche
Ce bouton poussoir impulsionnel (retour à la position initiale quand on relâche la pression) est issu de la gamme Harmony XB7 fabriquée par Schneider Electric. Il est destiné à un usage industriel.
Caractéristiques du bouton affleurant XB7NA65 :
- Bouton complet monobloc
- Diamètre du trou de perçage : 22mm
- Etanche : IP65
- Type de : 1NO+1NF
- Type de connexion : à vis
- Température d'utilisation : -25°C à +70°C
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme de produits
Harmony XB7
Type de produit ou équipement Bouton-poussoir
Nom de l'appareil XB7
Diamètre de fixation 22 mm
Vente par quantité indivisible 10
Degré de protection IP IP20 se conformer à CEI 60529 (face arrière)IP65 se conformer à CEI 60529 (face avant)
Forme de la tête de l'unité de signalisation Rond
Type d'unité de commande rappel à ressort
Profil de l'unité de commande Bleu affleurant, non marqué
Description des contacts 1 "O" + 1 "F"
Raccordement Borniers à vis-étrier, <= 2 x 1,5mm² avec embout se conformer à EN/IEC 60947-1Borniers à vis-étrier, 1 x 0,34…2 x 2,5 mm² sans embout se conformer à EN/IEC 60947-1
Présentation du produit Produit monolithique
Complémentaires Largeur hors tout CAO 29 mm
Hauteur hors tout CAO 29 mm
Profondeur hors tout CAO 51,5 mm
Description des bornes ISO n°1 (21-22)NC(13-14)NO
Poids du produit 0,021 kg
Montage de l'appareil Trou de fixation - (diamètre: 22,5 mm 22,3 +0.4/0 se conformer à EN/IEC 60947-1
Entraxe de fixation >= 30 x 40 mm (support) métal - épaisseur: 1…6 mm>= 30 x 40 mm (support) plastique - épaisseur: 2…6 mm
Mode de fixation Écrou de fixation sous la tête: 2…2,4 N.m
Fonctionnement des contacts À action dépendante
Ouverture positive Avec contact "O" se conformer à EN/CEI 60947-5-1 appendix K
Endurance mécanique 1000000 cycle
couple de serrage 0,8…1,2 N.m se conformer à EN 60947-1
Forme de la tête de vis Transversal compatible avec JIS N°1 tournevisTransversal compatible avec cruciforme Philips n° 1 tournevisTransversal compatible avec pozidriv N°1 tournevisPerforé compatible avec plat Ø 4 mm tournevisPerforé compatible avec plat Ø 5,5 mm tournevis
Protection contre les courts-circuits 4 A cartouche fusible type gG se conformer à EN/IEC 60947-5-1
[Ui] tension d'isolement 250 V (degré de pollution 3) se conformer à EN/IEC 60947-1
[Uimp] tension assignée de tenue aux chocs 4 kV se conformer à EN/IEC 60947-1
[Ie] courant assigné d'emploi 0,1 A à 250 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,22 A à 125 V, DC-13, R300 se conformer à EN/IEC 60947-5-10,3 A à 240 V, AC-14, D300 se conformer à EN/IEC 60947-5-10,6 A à 120 V, AC-14, D300 se conformer à EN/IEC 60947-5-1
Durée de vie électrique 1000000 cycle, DC-13, 0,3 A à 24 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 0,03 A à 230 V, cadence de fonctionnement <216000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C1000000 cycle, AC-15, 0,09 A à 240 V, cadence de fonctionnement <108000 cyc/mn, facteur de charge: 0,5 se conformer à EN/CEI 60947-5-1 appendix C
Fiabilité électrique ? <= 10exp(-6) à 17 V, 5 mA se conformer à EN/IEC 60947-5-4
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Bouton poussoir
- Type de bouton poussoir :
- Monostable à impulsion
- Type de connexion :
- À vis
- Type de contact :
- 1NO+1NF
- Gamme :
- Harmony
- Famille :
- XB7
- Composition du mécanisme :
- Appareillage complet monobloc
- Température d'utilisation :
- -25°C à +70°C
- Trou de perçage :
- 22mm
- Étanchéité :
- IP65
- Matière :
- Plastique
- Couleur :
- Bleu
- Garantie :
- 18 mois
