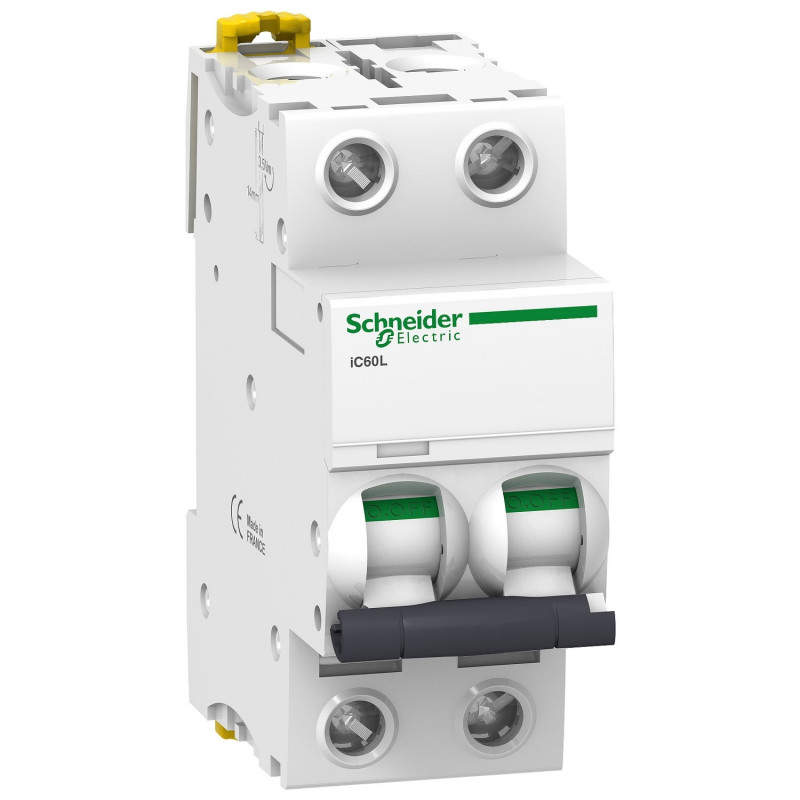

A9F94220 Schneider IC60L disjoncteur bipolaire 20A - 2P - Courbe C - 25kA - Bornes à vis étrier
21,66 € HT
Réf. fabricant : A9F94220
EAN-13 : 3606480084584
Réf. AE : SCHA9F94220
Disjoncteur bipolaire 20A Courbe C Schneider IC60L
Ce disjoncteur 2P de calibre 20A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme IC60L sont compatible avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F94220.
Issu de la gamme Acti 9 IC60L de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 25kA selon la norme NF EN60947-2 (industriel et tertiaire) et 15kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F94220 occupe 2 modules sur le rail DIN de votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France et bénéficie d'une certification NF.
L'essentiel sur le disjoncteur modulaire Schneider A9F94220
- Courbe C
- Tension : 220V
- Calibre 20A
- Pouvoir de coupure 15kA-25kA
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Application
Distribution
Gamme
Acti 9
Nom du produit
Acti 9 iC60
Type de produit ou équipement
Disjoncteur miniature
Nom de l'appareil
IC60L
Description des pôles
2P
Nombre de pôles protégés
2
In courant assigné d'emploi
20 A
Type de réseau
CCCA
Type de déclencheur
Thermique-magnétique
Courbe de déclenchement
C
Pouvoir de coupure
15000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-150 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu at <= 125 V DC conforming to EN/IEC 60947-220 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-225 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
Catégorie d'emploi
Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement
Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Oui se conformer à CEI 60947-2
Normes
IEC 60898-1EN 60947-2CEI 60947-2EN 60898-1
Complémentaires Fréquence du réseau
50/60 Hz
Déclenchement magnétique
8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit
12,5 kA 50 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz10 kA 50 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz12,5 kA 50 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz10 kA 50 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz25 kA 50 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz25 kA 50 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz35 kA 50 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz35 kA 50 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz7500 A 50 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz7500 A 50 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz20 kA 100 % se conformer à EN 60947-2 - 72…125 V CC20 kA 100 % se conformer à CEI 60947-2 - 72…125 V CC
Classe de limitation
3 se conformer à EN 60898-13 se conformer à IEC 60898-1
[Ui] tension d'isolement
500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs
6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2
Coupure pleinement apparente
Oui
Type de commande
Par maneton
Indication de tension
Signalisation de déclenchement
Mode d'installation
Fixe
Support de montage
Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres
Haut ou bas: oui
Pas de 9 mm
4
Hauteur
85 mm
Largeur
36 mm
Profondeur
78,5 mm
Poids du produit
0,25 kg
Couleur
White
Endurance mécanique
20000 cycle
Endurance électrique
10000 cycle
Type de raccordement
Terminal simple (haut ou bas) 1…25 mm² rigideTerminal simple (haut ou bas) 1…16 mm² souple
Longueur de dénudage des fils
14 mm pour haut ou bas connexion
couple de serrage
2 N.m haut ou bas
Protection différentielle
Bloc séparé
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur bipolaire
- Gamme :
- Acti9
- Famille :
- IC60L
- Calibre :
- 20A
- Courbe :
- Courbe C
- Encombrement :
- 2 modules
- Polarité :
- 2P
- Pouvoir de coupure :
- 25kA
- Pouvoir de coupure industriel :
- 25kA
- Pouvoir de coupure résidentiel :
- 15kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Capacité des bornes de raccordement (Fil Rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (Fil souple) :
- 1 à 16mm²
