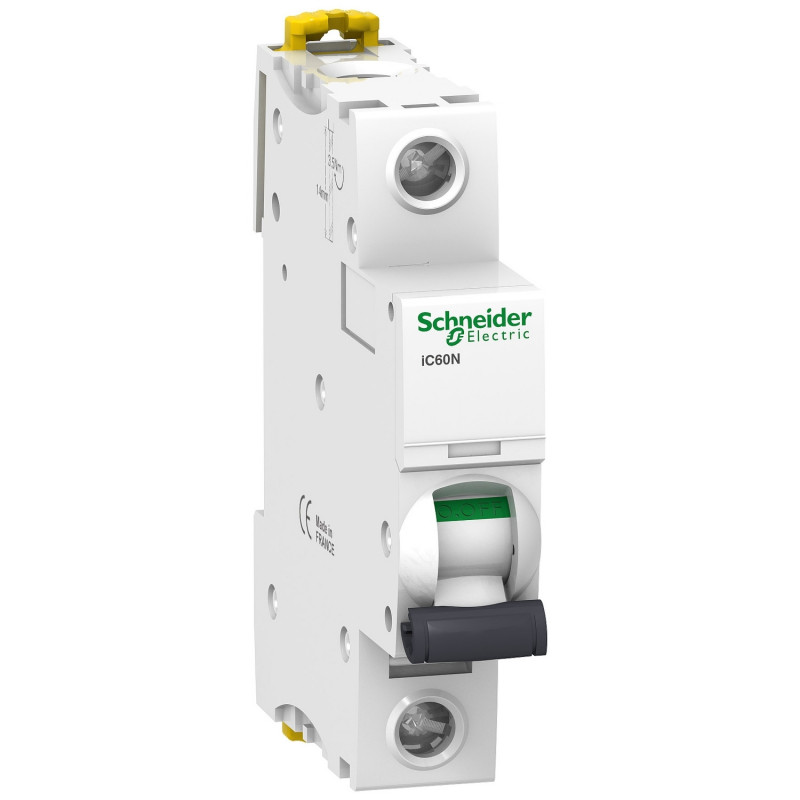

A9F74163 Schneider IC60N disjoncteur unipolaire 63A - 1P - Courbe C - 10kA - Bornes à vis étrier
21,95 € HT
Réf. fabricant : A9F74163
EAN-13 : 3606480079535
Réf. AE : SCHA9F74163
Disjoncteur unipolaire 63A Courbe C Schneider IC60N
Ce disjoncteur 1P de calibre 63A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme IC60N sont compatible avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F74163.
Issu de la gamme Acti 9 IC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 10kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F74163 occupe 1 module sur le rail DIN de votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France et bénéficie d'une certification NF.
L'essentiel sur le disjoncteur modulaire Schneider A9F74163
- Courbe C
- Tension : 220V
- Calibre 63A
Fonctionne sur 220Vac unipolaire ou en courant continu de 12Vcc à 72Vcc (voir fiche technique Schneider ci dessous) - Pouvoir de coupure 6kA-10kA
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Caractéristiques principales de disjoncteur modulaire Multi 9 iC60N 1 pôle 63 A courbe C :
Principales
- Application: Distribution
- Gamme: Acti9
- Nom du produit: Acti9 iC60
- Type de produit ou équipement: Disjoncteur miniature
- Nom de l'appareil: iC60N
- Description des pôles: 1P
- Nombre de pôles protégés: 1
- In courant assigné d'emploi: 63 A
- Type de réseau:
- CC
- CA
- Type de déclencheur: Thermique-magnétique
- Courbe de déclenchement: C
- Pouvoir de coupure:
- 6000 A Icn à 230 V CA 50/60 Hz conforme à EN/CEI 60898-1
- 10 kA Icu à <= 72 V CC conforme à EN/CEI 60947-2
- 15 kA Icu à 12...60 V CC conforme à EN/CEI 60947-2
- 10 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 36 kA Icu à 12...60 V CA 50/60 Hz conforme à EN/CEI 60947-2
- 20 kA Icu à 100…133 V CA 50/60 Hz conforme à EN/CEI 60947-2
- Catégorie d'emploi:
- Catégorie A se conformer à EN 60947-2
- Catégorie A se conformer à CEI 60947-2
- Aptitude au sectionnement:
- Oui conforme à EN 60898-1
- Oui conforme à EN 60947-2
- Oui conforme à CEI 60898-1
- Oui conforme à CEI 60947-2
- Normes:
- CEI 60947-2
- EN 60947-2
- CEI 60898-1
- EN 60898-1
Complémentaires
- Fréquence du réseau: 50/60 Hz
- Déclenchement magnétique: 8 x In +/- 20 %
- [Ics] pouvoir assigné de coupure de service:
- 27 kA 75 % se conformer à EN 60947-2 - 12...60 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz
- 27 kA 75 % se conformer à CEI 60947-2 - 12...60 V CA 50/60 Hz
- 7,5 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz
- 15 kA 75 % se conformer à CEI 60947-2 - 100…133 V CA 50/60 Hz
- 15 kA 75 % se conformer à EN 60947-2 - 100…133 V CA 50/60 Hz
- 6000 A 100 % se conformer à EN 60898-1 - 230 V CA 50/60 Hz
- 6000 A 100 % se conformer à CEI 60898-1 - 230 V CA 50/60 Hz
- 10 kA 100 % se conformer à EN 60947-2 - 72 V CC
- 10 kA 100 % se conformer à CEI 60947-2 - 72 V CC
- 15 kA 100 % se conformer à EN 60947-2 - 12...60 V CC
- 15 kA 100 % se conformer à CEI 60947-2 - 12...60 V CC
- Classe de limitation: 3
- [Ui] tension assignée d'isolement:
- 500 V CA 50/60 Hz se conformer à EN 60947-2
- 500 V CA 50/60 Hz se conformer à CEI 60947-2
- [Uimp] tension assignée de tenue aux chocs:
- 6 kV conforme à EN 60947-2
- 6 kV conforme à CEI 60947-2
- Coupure pleinement apparente: Oui
- Type de commande: Par maneton
- Indication de tension: Signalisation de déclenchement
- Mode d'installation: Fixe
- Support de montage: Rail DIN
- Compatibilité des répartiteur, peigne, jeu de barres: Haut ou bas : OUI
- Pas de 9 mm: 2
- Hauteur: 85 mm
- largeur: 18 mm
- Profondeur: 78,5 mm
- Poids du produit: 0,215 kg
- Couleur: Blanc
- Endurance mécanique: 20000 cycle
- Durée de vie électrique: 10000 cycle
- Mode de raccordement:
- Terminal simple (haut ou bas) 1…35 mm² rigide
- Terminal simple (haut ou bas) 1…25 mm² souple
- Longueur de dénudage des fils: 14 mm for haut ou bas connection
- Couple de serrage: 3,5 N.m haut ou bas
- Protection différentielle: Sans
Environnement
- Degré de protection IP:
- IP20 conforming to CEI 60529
- IP20 conforming to EN 60529
- Degré de pollution:
- 3 conforme à EN 60947-2
- 3 conforme à CEI 60947-2
- Catégorie de surtension: IV
- Tropicalisation: 2 se conformer à CEI 60068-1
- Humidité relative: 95 % à 55 °C
- Altitude de fonctionnement: 0...2000 m
- Température de l'air ambiant en fonctionnement: -35…70 °C
- Température ambiante de stockage: -40…85 °C
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur unipolaire
- Gamme :
- Acti9
- Famille :
- IC60N
- Calibre :
- 63A
- Courbe :
- Courbe C
- Encombrement :
- 1 module
- Polarité :
- 1P
- Pouvoir de coupure :
- 10kA
- Pouvoir de coupure industriel :
- 10kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Capacité des bornes de raccordement (Fil Rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (Fil souple) :
- 1 à 16mm²
