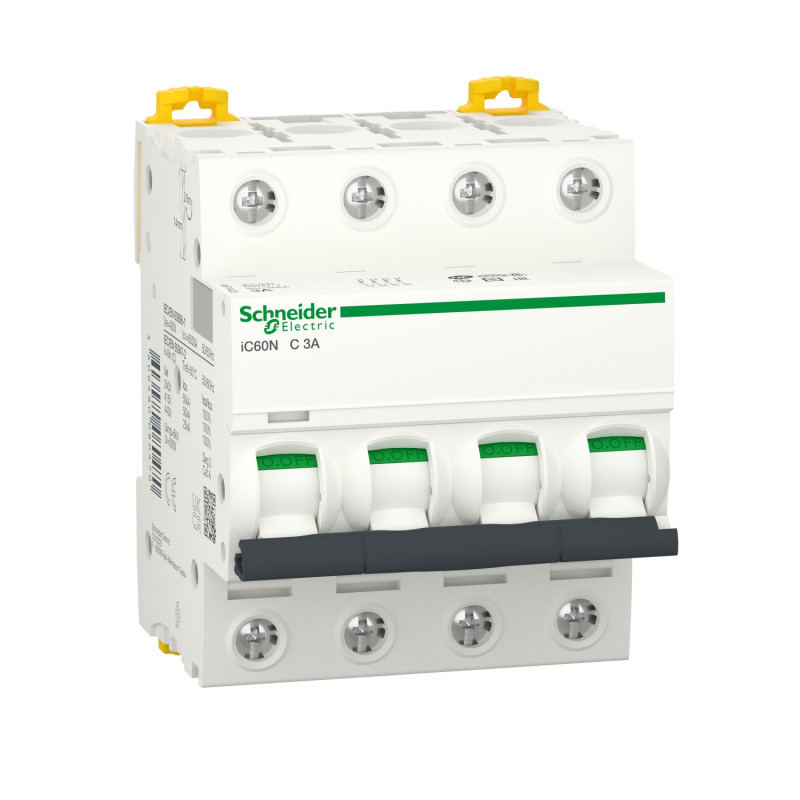

A9F74403 Schneider IC60N disjoncteur tétrapolaire 3A - 4P - Courbe C - 50kA - Bornes à vis étrier
33,26 € HT
Réf. fabricant : A9F74403
EAN-13 : 3606480080470
Réf. AE : SCHA9F74403
Disjoncteur tétrapolaire 3A Courbe C Schneider IC60N
Ce disjoncteur 4P de calibre 3A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme IC60N sont compatible avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F74403.
Issu de la gamme Acti 9 IC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 50kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F74403 occupe 4 modules sur le rail DIN de votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France et bénéficie d'une certification NF.
L'essentiel sur le disjoncteur modulaire Schneider A9F74403
- Courbe C
- Tension : 380V
- Calibre 3A
- Pouvoir de coupure 6kA-50kA
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Application
Distribution
Gamme Acti 9
Nom du produit Acti 9 iC60
Type de produit ou équipement Disjoncteur miniature
Nom de l'appareil IC60N
Description des pôles 4P
Nombre de pôles protégés 4
In courant assigné d'emploi 3 A
Type de réseau CACC
Type de déclencheur Thermique-magnétique
Courbe de déclenchement C
Pouvoir de coupure 6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-150 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-225 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
Catégorie d'emploi Catégorie A se conformer à EN 60947-2Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement Oui se conformer à EN 60898-1Oui se conformer à EN 60947-2Oui se conformer à IEC 60898-1Oui se conformer à CEI 60947-2
Normes EN 60947-2CEI 60947-2EN 60898-1IEC 60898-1
Labels qualité NF
Complémentaires Fréquence du réseau 50/60 Hz
Déclenchement magnétique 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit 50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % se conformer à CEI 60947-2 - 180…250 V CC10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC
Classe de limitation 3 se conformer à EN 60898-13 se conformer à IEC 60898-1
[Ui] tension d'isolement 500 V CA 50/60 Hz se conformer à EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs 6 kV se conformer à EN 60947-26 kV se conformer à CEI 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Indication de tension Signalisation de déclenchement
Mode d'installation Fixe
Support de montage Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres Haut ou bas: oui
Pas de 9 mm 8
Hauteur 85 mm
Largeur 72 mm
Profondeur 78,5 mm
Poids du produit 0,5 kg
Couleur White
Endurance mécanique 20000 cycle
Endurance électrique 10000 cycle
Type de raccordement Terminal simple (haut ou bas) 1…25 mm² rigideTerminal simple (haut ou bas) 1…16 mm² souple
Longueur de dénudage des fils 14 mm pour haut ou bas connexion
couple de serrage 2 N.m haut ou bas
Protection différentielle Bloc séparé
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur triphasé - Disjoncteur triphasé + neutre - Disjoncteur tétrapolaire
- Gamme :
- Acti9
- Famille :
- IC60N
- Calibre :
- 3A
- Courbe :
- Courbe C
- Encombrement :
- 4 modules
- Polarité :
- 4P
- Pouvoir de coupure :
- 50kA
- Pouvoir de coupure industriel :
- 50kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 380V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Capacité des bornes de raccordement (Fil Rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (Fil souple) :
- 1 à 16mm²
