Délai juin 2024

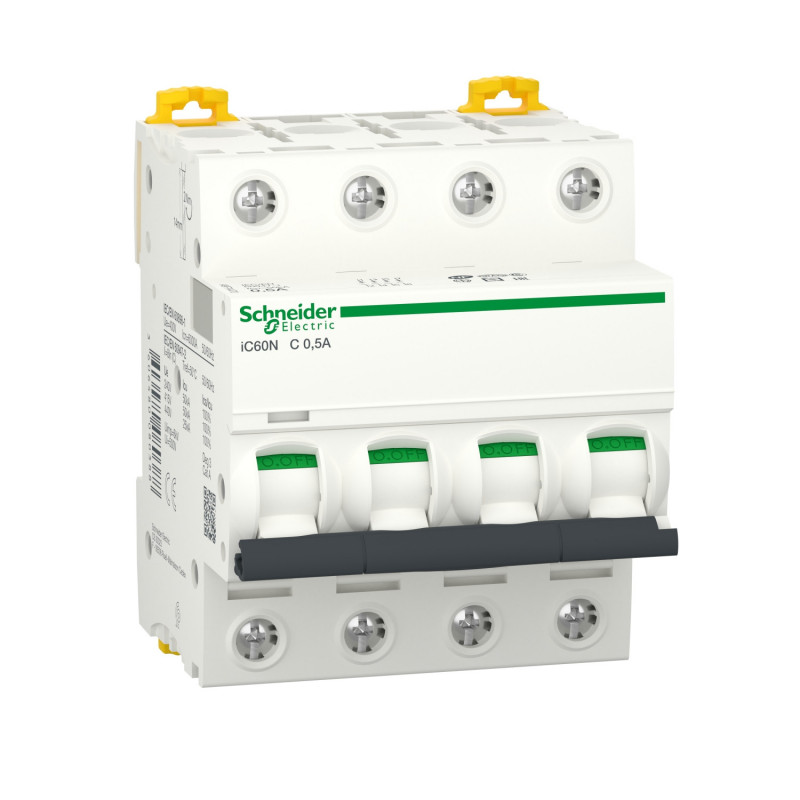

A9F74470 Schneider IC60N disjoncteur tétrapolaire 0,5A - 4P - Courbe C - 50kA - Bornes à vis étrier
49,21 € HT
Réf. fabricant : A9F74470
EAN-13 : 3606480080388
Réf. AE : SCHA9F74470
Disjoncteur tétrapolaire 0,5A Courbe C Schneider IC60N
Ce disjoncteur 4P de calibre 0,5A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme IC60N sont compatible avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F74470.
Issu de la gamme Acti 9 IC60N de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 50kA selon la norme NF EN60947-2 (industriel et tertiaire) et 6kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F74470 occupe 4 modules sur le rail DIN de votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France et bénéficie d'une certification NF.
L'essentiel sur le disjoncteur modulaire Schneider A9F74470
- Courbe C
- Tension : 380V
- Calibre 0,5A
- Pouvoir de coupure 6kA-50kA
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Application
Distribution
Gamme
Acti 9
Nom du produit
Acti 9 iC60
Type de produit ou équipement
Disjoncteur miniature
Nom de l'appareil
IC60N
Description des pôles
4P
Nombre de pôles protégés
4
In courant assigné d'emploi
0,5 A
Type de réseau
CCCA
Type de déclencheur
Thermique-magnétique
Courbe de déclenchement
C
Pouvoir de coupure
6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-150 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-250 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-225 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-210 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2
Catégorie d'emploi
Category A conforming to EN 60947-2Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement
Yes conforming to EN 60898-1Yes conforming to EN 60947-2Yes conforming to IEC 60898-1Oui se conformer à CEI 60947-2
Normes
IEC 60898-1EN 60898-1CEI 60947-2EN 60947-2
Labels qualité
NF
Complémentaires Fréquence du réseau
50/60 Hz
Déclenchement magnétique
8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit
50 kA 100 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz25 kA 100 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz50 kA 100 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz50 kA 100 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz10 kA 100 % se conformer à CEI 60947-2 - 180…250 V CC10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC
Classe de limitation
3 conforming to EN 60898-13 conforming to IEC 60898-1
[Ui] tension d'isolement
500 V AC 50/60 Hz conforming to EN 60947-2500 V CA 50/60 Hz se conformer à CEI 60947-2
[Uimp] tension assignée de tenue aux chocs
6 kV conforming to EN 60947-26 kV se conformer à CEI 60947-2
Coupure pleinement apparente
Oui
Type de commande
Par maneton
Indication de tension
Signalisation de déclenchement
Mode d'installation
Fixe
Support de montage
Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres
Haut ou bas: oui
Pas de 9 mm
8
Hauteur
85 mm
Largeur
72 mm
Profondeur
78,5 mm
Poids du produit
0,5 kg
Couleur
White
Endurance mécanique
20000 cycle
Endurance électrique
10000 cycle
Type de raccordement
Single terminal (top or bottom) 1…25 mm² rigidSingle terminal (top or bottom) 1…16 mm² flexible
Longueur de dénudage des fils
14 mm for top or bottom connection
couple de serrage
2 N.m top or bottom
Protection différentielle
Bloc séparé
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Disjoncteur triphasé - Disjoncteur triphasé + neutre - Disjoncteur tétrapolaire
- Gamme :
- Acti9
- Famille :
- IC60N
- Calibre :
- 0,5A
- Courbe :
- Courbe C
- Encombrement :
- 4 modules
- Polarité :
- 4P
- Pouvoir de coupure :
- 50kA
- Pouvoir de coupure industriel :
- 50kA
- Pouvoir de coupure résidentiel :
- 6kA
- Tension nominale :
- 380V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Capacité des bornes de raccordement (Fil Rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (Fil souple) :
- 1 à 16mm²
