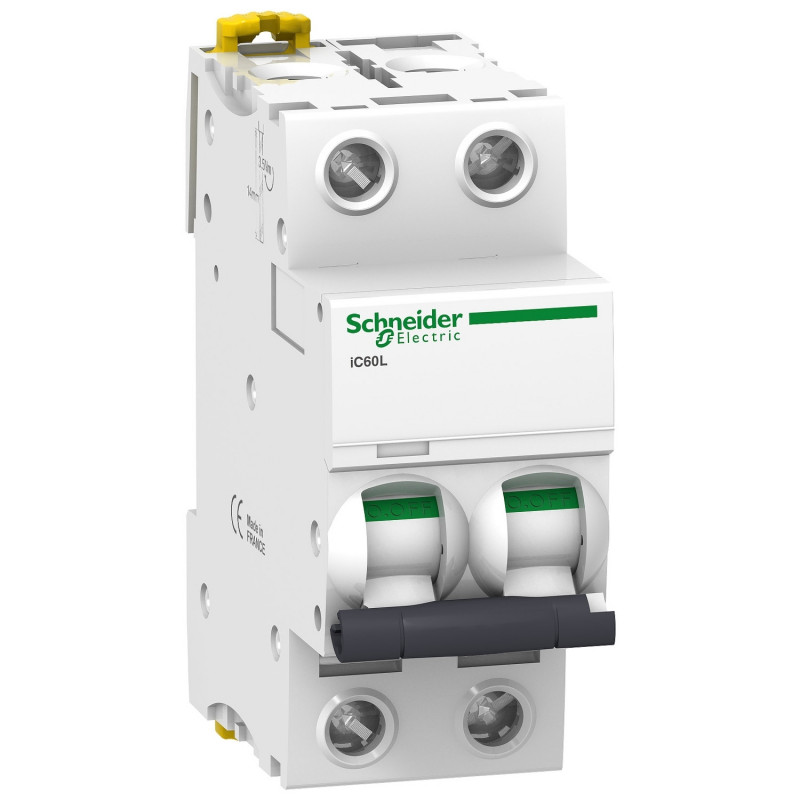

A9F94225 Schneider IC60L disjoncteur bipolaire 25A - 2P - Courbe C - 25kA - Bornes à vis étrier
32,00 € HT
Réf. fabricant : A9F94225
EAN-13 : 3606480084591
Réf. AE : SCHA9F94225
Disjoncteur bipolaire 25A Courbe C Schneider IC60L
Ce disjoncteur 2P de calibre 25A est équipé de bornes à vis d'une capacité de 1 à 25mm² en fil rigide et de 1 à 16mm² avec du fil souple avec embouts de câblage.
Les disjoncteur Schneider de la gamme IC60L sont compatible avec des peignes électriques au pas de 18mm.
Le peigne référence A9XPH224 est compatible avec le disjoncteur A9F94225.
Issu de la gamme Acti 9 IC60L de chez Schneider, ce disjoncteur assure un pouvoir de coupure de 25kA selon la norme NF EN60947-2 (industriel et tertiaire) et 15kA selon la norme NF EN60898-1 (habitation).
Le disjoncteur modulaire Schneider A9F94225 occupe 2 modules sur le rail DIN de votre tableau électrique.
Ce disjoncteur magnétothermique est fabriqué en France et bénéficie d'une certification NF.
L'essentiel sur le disjoncteur modulaire Schneider A9F94225
- Courbe C
- Tension : 220V
- Calibre 25A
- Pouvoir de coupure 15kA-25kA
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Application
Distribution
Gamme Acti 9
Nom du produit Acti 9 iC60
Type de produit ou équipement Disjoncteur miniature
Nom de l'appareil IC60L
Description des pôles 2P
Nombre de pôles protégés 2
In courant assigné d'emploi 25 A
Type de réseau CCCA
Type de déclencheur Thermique-magnétique
Courbe de déclenchement C
Pouvoir de coupure 15000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-150 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-270 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-220 kA Icu at <= 125 V DC conforming to EN/IEC 60947-220 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-225 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
Catégorie d'emploi Category A conforming to EN 60947-2Catégorie A se conformer à CEI 60947-2
Aptitude au sectionnement Yes conforming to EN 60898-1Yes conforming to EN 60947-2Yes conforming to IEC 60898-1Oui se conformer à CEI 60947-2
Normes EN 60898-1EN 60947-2IEC 60898-1CEI 60947-2
Complémentaires Fréquence du réseau 50/60 Hz
Déclenchement magnétique 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit 12,5 kA 50 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz10 kA 50 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz12,5 kA 50 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz10 kA 50 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz25 kA 50 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz25 kA 50 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz35 kA 50 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz35 kA 50 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz7500 A 50 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz7500 A 50 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz20 kA 100 % se conformer à EN 60947-2 - 72…125 V CC20 kA 100 % se conformer à CEI 60947-2 - 72…125 V CC
Classe de limitation 3 conforming to EN 60898-13 conforming to IEC 60898-1
[Ui] tension d'isolement 500 V AC 50/60 Hz conforming to EN 60947-2500 V AC 50/60 Hz conforming to IEC 60947-2
[Uimp] tension assignée de tenue aux chocs 6 kV conforming to EN 60947-26 kV conforming to IEC 60947-2
Coupure pleinement apparente Oui
Type de commande Par maneton
Indication de tension Signalisation de déclenchement
Mode d'installation Fixe
Support de montage Rail DIN
Compatibilité des répartiteur, peigne, jeu de barres Top or bottom: YES
Pas de 9 mm 4
Hauteur 85 mm
Largeur 36 mm
Profondeur 78,5 mm
Poids du produit 0,25 kg
Couleur White
Endurance mécanique 20000 cycle
Endurance électrique 10000 cycles
Type de raccordement Single terminal (top or bottom) 1…25 mm² rigidSingle terminal (top or bottom) 1…16 mm² flexible
Longueur de dénudage des fils 14 mm for top or bottom connection
couple de serrage 2 N.m top or bottom
Protection différentielle Bloc séparé
- Type de produit :
- Disjoncteur bipolaire
- Gamme :
- IC60L
- Calibre :
- 25A
- Courbe :
- Courbe C
- Encombrement (modules de 18mm) :
- 2 modules
- Polarité :
- 2P
- Pouvoir de coupure :
- 15kA-25kA
- Pouvoir de coupure industriel :
- 25kA
- Pouvoir de coupure résidentiel :
- 15kA
- Tension nominale :
- 220V
- Certification :
- Certifié NF
- Pays de fabrication :
- France
- Garantie :
- 18 mois
- Capacité des bornes de raccordement (Fil Rigide) :
- 1 à 25mm²
- Capacité des bornes de raccordement (Fil souple) :
- 1 à 16mm²
