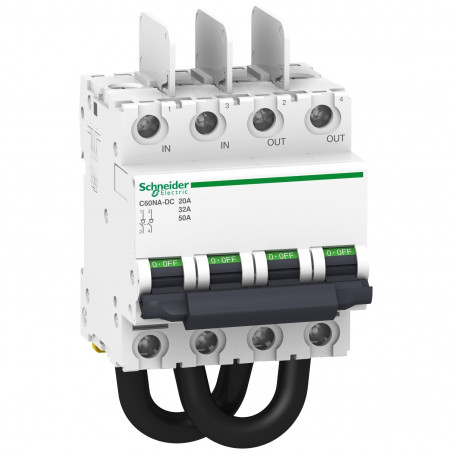

A9N61690 Schneider - Interrupteur-sectionneur photovoltaïque courant continu 1000V - 50A - Acti 9 C60
35,97 € HT
Réf. fabricant : A9N61690
EAN-13 : 3606480504136
Réf. AE : SCHA9N61690
Interrupteur sectionneur 2P 50A Acti 9 C60
Cet interrupteur sectionneur phovoltaïque est issu de la gamme Acti 9 C60 fabriquée par Schneider Electric.
Au format modulaire, cet interrupteur sectionneur se monte sur rail DIN de votre tableau électrique.
L'inter sectionneur A9N61690 permet la coupure sur les installations photovoltaïques.
Pour le câblage du dispositif de protection, l'entrée de câbles se fait fait par le haut en câbles souples, 1 à 25mm², ou en câbles rigide, 1 à 35mm². Le dessous de l'appareil est précablé. La sortie de câble se situe sur la partie haute de l'inter sectionneur.
Les points clé de l'interrupteur sectionneur Schneider A9N61690
- Tension d'isolement
- Catégorie d'emploi : DC-21B
- Indication de tension : ON/OFF
- Interrupteur sectionneur bipolaire
- Coupure de champ PV d'onduleurs photovoltaïques
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Utilisation de l'interrupteur
Champ photovoltaïqueProtection onduleur photovoltaïque
Gamme Acti 9
Gamme de produits C60
Type de produit ou équipement Interrupteur-sectionneur
Nom du produit C60
Nom de l'appareil C60NA-DC
Description des pôles 2P
Catégorie d'emploi DC-21B
Aptitude au sectionnement Oui se conformer à EN/IEC 60947-3
Complémentaires [Ie] courant assigné d'emploi 20 A DC-21B 1000 V CC32 A DC-21B 800 V CC50 A DC-21B 700 V CC
Voltage Drop 100 mV 5,02 mOhm 2 W 20 A151 mV 5,02 mOhm 4,53 W 30 A201 mV 5,02 mOhm 8,04 W 40 A251 mV 5,02 mOhm 12,55 W 60 A
[Ui] tension d'isolement 1000 V CC
[Uimp] tension assignée de tenue aux chocs 6 kV
Type de commande Par maneton
Indication de tension Indication ON/OFF
Mode d'installation Encliquetable
Support de montage Rail DIN
Pas de 9 mm 8
Hauteur 132,7 mm
Largeur 72 mm
Profondeur 77,4 mm
Poids du produit 0,545 kg
Couleur Blanc
Endurance mécanique 20000 cycle
Endurance électrique 300 cycle
Type de raccordement Borne à cage (partie supérieure) 1…35 mm² rigideBorne à cage (partie supérieure) 1…25 mm² soupleCâble précâblé (dessous)
Longueur de dénudage des fils 14 mm
couple de serrage 3,5 N.m
Code de compatibilité C60NA-DC
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Interrupteur sectionneur courant continu
- Gamme :
- Acti 9 C60
- Calibre :
- 50A
- Catégorie d'emploi :
- DC-21B
- Polarité :
- 2P
- Garantie :
- 18 mois
- Tension d'isolement :
- 1000Vcc
