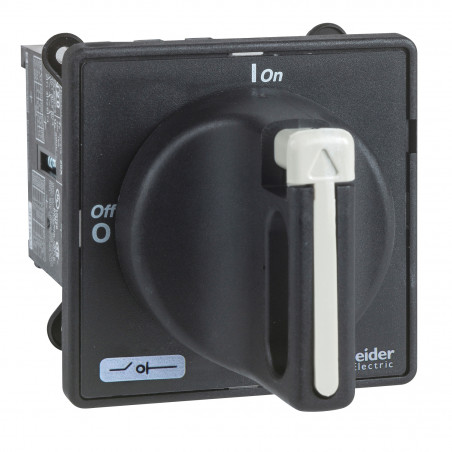

VBDN12 Schneider - interrupteur sectionneur 3P 12A - Montage sur porte - poignée cadenassable noire - TeSys Mini-Vario
14,43 € HT
Réf. fabricant : VBDN12
EAN-13 : 3389110759853
Réf. AE : SCHVBDN12
Interrupteur sectionneur 12A fixation à vis sur porte
Cet interrupteur sectionneur Schneider Electric permet la coupure en charge d'un moteur électrique asynchrone monophasé ou triphasé.
Il se fixe sur une porte d'armoire électrique à l'aide de 4 vis dissimulées derrière le plastron noir 60x60.
Installé sur une porte de coffret étanche, cet inter sectionneur est étanche IP65.
Bien qu'équipé de 3 pôles, ce coffret peut également servir de sectionneur sur un moteur monophasé 230V, il suffira de ne câbler que 2 pôles sur 3.
Le sectionneur est cadenassable pour interdire la mise en route du moteur pendant la maintenance.
L'interrupteur sectionneur TeSys Mini-Vario VBDN12 permet la coupure de moteurs électriques en charge selon les puissances maximales suivantes :
- Puissance maximale du moteur sur réseau monophasé 220V : 1,5kW
- Puissance maximale du moteur sur réseau triphasé 380V : 3kW
ATTENTION, un sectionneur ne remplace pas un disjoncteur moteur, votre moteur électrique doit impérativement être protégé par une protection magnétothermique adaptée à l'ampérage de votre moteur.
Questions et réponses
livraison gratuite
Livraison gratuite à partir de 250€ TTC d’achat et 150€ HT pour les pros
Principales Gamme
TeSys
Nom du produit TeSys Mini-VARIO
Nom de l'appareil VBDN
Type de produit ou équipement Interrupteur-sectionneur
niveau de performance Standard
Description des pôles 3P
Description des contacts 3 "F"
Type de réseau CACC
Type de commande Poignée rotative
Style de montage de la commande rotative Directe
Couleur de poignée Noire
Couleur du plastron de la commande Noir
cadenas de poignée rotative 1 à 3 cadenas 4…8 mm
Complémentaires Marquage 0 - 1
Support de montage Poignée: porteInterrupteur: porte
mode de fixation Trou avec 22,5 mm pour poignée
[Ue] tension assignée d'emploi 690 V AC 50/60 Hz
[Uimp] tension assignée de tenue aux chocs 6 kV
[Ith] courant thermique conventionnel 12 A
[Ithe] courant thermique d'emploi sous enveloppe 10 A
[Ie] courant assigné d'emploi 8,1 A (AC-23) à 400 V
puissance assignée d'emploi en W 3 kW à 230...240 V (AC-23A)4 kW à 400...415 V (AC-23A)5,5 kW à 500 V (AC-23A)7,5 kW à 690 V (AC-23A)1,5 kW à 230...240 V (AC-3)3 kW à 400...415 V (AC-3)4 kW à 500 V (AC-3)4 kW à 690 V (AC-3)
Classe de service intermittent 30
Making capacity ( I Rms) 120 A à 400 V AC-21A120 A à 400 V AC-22A120 A à 400 V AC-23A
[Icm] pouvoir assigné de fermeture en court-circuit 0,5 kA à 400 V au Ipeak
[Icw] rated short-time withstand Rms current 140 A à 400 V durée: 1 s
courant nominal de court-circuit conditionnel 6 kA à 400 V - fusible associé 12 A aM6 kA à 400 V - fusible associé 12 A gG
pouvoir de coupure 120 kA à 400 V (AC-21A)120 kA à 400 V (AC-22A)120 kA à 400 V (AC-23A)
Composition de l'appareil Interrupteur-sectionneurPoignée
Endurance mécanique 50000 cycle
durée de vie électrique 30000 cycle DC-1 à 550000 cycle AC-21
Aptitude au sectionnement Oui
mode de raccordement Circuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: souple - avec emboutCircuit de puissance: borniers à vis-étrier câble 4 mm² - rigidité du câble: rigide
Couple de serrage Circuit de puissance: 0,7 N.m - sur borniers à vis-étrier
handle front plate dimension 60 x 60 mm
Hauteur 60 mm
Largeur 60 mm
Poids du produit 0,177 kg
Opérateur économique responsable
- Schneider -
- 35 rue Joseph Monier
- 92500 Rueil-Malmaison
- Type de produit :
- Inter sectionneur de porte
- Gamme :
- TeSys
- Famille :
- Mini-Vario
- Calibre :
- 12A
- Polarité :
- 3P
- Étanchéité :
- IP65
- Cadenassable :
- Oui
- Garantie :
- 18 mois
